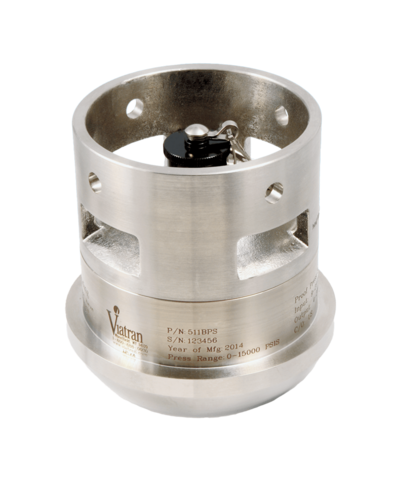

Model 511 Hammer Union
Výstup 4-20 mA, připojení 2"1502, Certifikace pro nebezpečné umístění
511 je nejmodernější snímač typu Hammer Union s průmyslovými exkluzivními vlastnostmi, které byly vyvinuty v přímé reakci na požadavky z terénu. Součástí těchto funkcí je napěťový napájecí proud, schopnost kalibrovat a sledovat tlakové špičky pomocí komunikátorů HART® nebo softwaru DevCom2000-Lite a zabalené do patentovaného pouzdra *, které odolá extrémním vibracím a hrubému nárazu a přitom stále pracuje dle specifikací.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
Model 511 tlakový vysílač s kladkou Hammer Union
Výstup: 4-20 mA, připojení: 2" 1502, schváleno pro nebezpečné prostředí
Model 511 je pokročilý tlakový vysílač s kladkou Hammer Union od společnosti Viatran, který obsahuje výhradní funkce vyvinuté na základě požadavků z terénu. Mezi tyto funkce patří například napájení napětím s kalibrací, schopnost kalibrovat a sledovat tlakové špičky pomocí komunikátorů HART® nebo softwaru DevCom2000 Lite a zabalení do patentovaného* pouzdra, které dokáže odolat extrémním vibracím a nárazům a stále plnit specifikace.
Výkonnostní charakteristiky
Celkové rozsahy tlaku | 0-5K, 0-6K, 0-10K, 0-15K, 0-20K PSIS |
---|---|
Kombinovaná přesnost (BFSL) | ≤ ± 0,25% FSO (neboli non-linearity, hystereze a opakovatelnost) |
Celkový výstup (FSO) | 16,00 mA ±1% FSO @70°F |
Nulová bilance | 4 mA ±1% FSO @70°F |
Kompenzovaný teplotní rozsah | -40°F do 140°F (4°C do 60°C) |
Provozní teplotní rozsah | -40°F do 185°F (-40°C do 85°C) |
Teplotní rozsah pro skladování | -67°F do 302°F (-55°C do 150°C) |
Dlouhodobá stabilita (%FSO) | ≤ ± 0,25% FSO za 6 měsíců |
Teplotní vliv na nulu | ≤± 1% FSO za 100°F typicky |
Teplotní vliv na rozsah | ≤± 1% FSO za 100°F typicky |
Elektrické charakteristiky
Výstupní signál | 4-20 mA při 70 °F (21 °C) |
---|---|
Napájecí napětí | 9-28 V DC |
Regulace napájecího zdroje | < ±0,01 % z maximálního rozsahu na volt |
Impedance zátěže | 900 ohmů @ 28 V DC s postupným snižováním linearity na 0 ohmů @ 9 V DC |
Ochrana obvodu | Chráněno proti zpětné polaritě |
RFI / EMI | < 1 % změny výstupu FSO při 3V RMS od 150 kHz do 80 MHz (80% AM modulované na 1 kHz) aplikováno na napájecí a signálové vedení [Odpovídá normě IEC 61000-4-6 týkající se imunity vůči rušení z radiofrekvenčních proudů], 1 % změny výstupu při vystavení rádiovému elektromagnetickému poli 10 V/m od 80 MHz do 1 GHz, modulovanému na 1 kHz a 3 V/m od 1,4 GHz do 2,7 GHz. [Odpovídá normě IEC 61000-4-3 týkající se imunity vůči vyzařování elektromagnetického pole] |
Ochrana proti napěťovým špičkám |
Odolává špičkám 1000 voltů dle normy EN 61000-4-5 |
Odpor izolace | < 5 nS |
Doba odezvy | < 1 milisekunda pro dosažení 90% FSO |
Kalibrační signál rozsahu |
100% FSO ±10% výkonem pinů E&F |
Napájecí napětí kalibrace | 8.5 - 28 V DC |
Přesnost kalibračního signálu | Ukazatele na kalibračním certifikátu jsou v rozmezí ±0,2 % FSO od skutečného výstupu kalibračního signálu |
Odpor můstku | 10 000 ohmů, nominální |
Standardní elektrické připojení | Spojuje se s 6pinovým hermetickým konektorem typu Bendix velikosti 10 (MIL-C-26482) |
PIN OUTS |
PIN A+ Napájení / Signál
PIN B- Napájení / Signál
PIN C Bez připojení
PIN D Bez připojení
PIN E+ Kalibrace
PIN F- Kalibrace
|
Mechanické charakteristiky
Standardní tlakový port | Mužský kladkový svazek 2 palce #1502 |
---|---|
Objem tlakové dutiny | Standardní: 0,45 kubických palců |
Nulový efekt z instalace | Volitelné "TP": 0,22 kubických palců |
Odolnost proti nárazu | 1000 g, 0,5 ms polovina sinusového impulzu nezpůsobí změnu kalibrace |
Testovací tlak | 1,67násobek rozsahu nebo max. 22 500 PSI |
Praskací tlak | 3krát plný rozsah tlaku, omezeno svazkem #1502: 22,5K PSI |
Materiály provedení
Materiály v kontaktu s médiem | Ocel Inconel 718 kompatibilní s normou NACE MR0175/ISO 15156-3:2009(E) |
---|---|
Obalový materiál | Nerezová ocel 304 |
Identifikace | Laserově označeno na těle jednotky |
Třída krytí | IP68*, NEMA 6P* |
* Pokud je prop ojení konektoru správně provedeno, je zařízení odolné proti proudění vody až do 4500 m na 30 minut (NEMA 6P až do 1 m).
Možnosti
DC | Mužský kladivový spoj 2 palce #1502 |
---|---|
DG | Standardní: 0,45 kubických palců |
DH | Volitelné "TP": 0,22 kubických palců |
DN | 1000 g, 0,5 ms polovina sinusového impulzu nezpůsobí změnu kalibrace |
EA | 1,67násobek rozsahu nebo max. 22 500 PSI |
EH | 3krát plný rozsah tlaku, omezeno svazkem #1502: 22,5K PSI |
LW | Úzký adaptér pro opaskování |
NA | Připevněná nástavba pro snadnou manipulaci |
NH | Identifikace dle požadavků zákazníka |
NP | Ochranný kroužek |
NQ | Ochranný křížový kroužek |
Z() | Speciální konektory |
TW | Ruská intrinsekální bezpečnost a odolnost vůči vznícení |
