P/N 5100PS-24V
Napájení 24 VDC

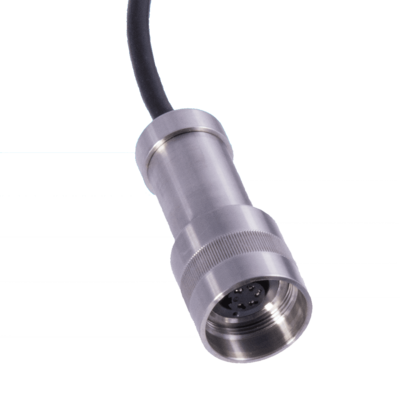

Konektor a kabeláž k odjímatelným snímačům
Pokud potřebujete vyměnit kabel odnímatelné hladiny vysílače odpadních vod, nemusíte čekat.
Výpadek není možnost. S novým programem RapidShip od společnosti Viatran je odnímatelný kabel Model 596 k dispozici za pouhých 1 až 2 dny a v některých případech může být dodán přes noc. Program RapidShip vám umožňuje snížit náklady na zásoby, minimalizovat úsilí při řízení dodavatelského řetězce, eradikovat neočekávané zpoždění a / nebo zarovnat situace vyplývající z vrcholů poptávky.
Společnost Viatran skladuje šest nejpopulárnějších velikostí polyuretanových kabelů v délkách až 150 stop (46 metrů). Při objednávce uveďte potřebnou délku kabelu.
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0-32" W.C. to 0-335 Feet W.C. or equivalent in Meters or PSI. | |
| Přesnost [Kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | ≤ +/-0.1% FSO [Combined Non-Linearity (BFSL), Hysteresis & Repeatability |
|
| Kompenzovaný teplotní rozsah | -4° to 176° F (-20 to 80° C) | |
| Rozsah provozních teplot | -13° to 185° F (-25 to 85° C) Note: Medium must not freeze near sensor | |
| Teplota skladování: | -13° to 185° F (-25 to 85° C) | |
| Dlouhodobá stabilita (% FSO) | ≤ +/- 0.1% FSO / year Note: At reference condition | |
| Tepelný účinek na nulu | ≤ +/- 0.16% FSO per 100° F | |
| Tepelný účinek na rozpětí | ≤ +/- 0.16% FSO per 100° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál
|
4-20 mA
|
|
|
Napájecí napětí
|
12-36 Vdc
|
|
|
Regulace napájení
|
< +/- .005% FSO per volt
|
|
| Ochrana obvodů | Reverse polarity protected, CE marked | |
| RFI / EMI | CE EMC compliant as per IEC EN 61326 | |
| Ochrana před přepětím | Withstand 1000 volt spike per EN 61000 | |
| Doba odezvy | < 380 mSec |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
316L Stainless Steel
|
|
|
Membrána snímače:
|
Ceramic Al2O3 96%
|
|
|
Těsnění O-kroužku
|
FKM (Standard) or EPDM (Optional)
|
|
| Ochranná čepice: | POM (Polyoxymethylene) |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Removable Protective POM cap
|
|
|
Krytí:
|
IP 68
|
|
|
Přetlak limit:
|
5x Minimum (≥ 167 Ft. range = 3.5x)
|
|
| Hmotnost: | 1.4 lbs. (without cable) |
OPTIONS
|
EA
|
Special Calibration Run
|
|
|
NSR
|
Non-Standard Range
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
|
| ZB | 1/2" NPT Conduit Adapter |
P/N 51HCNKIT01
Sada banankových konektorů
P/N 51HMR-L00P
HART® 250 Ohm Loop Resistor
P/N 51HMRS204B
Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem
P/N 51HMUSB04A
HART® Modem w / USB, 4 ft.kabel & mini grabber konce
P/N 51HMUSB04B
Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory
P/N 51PS-EXPRES
Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)
DevCom2000-Lite Software
Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522
Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
