Víceúčelové aplikace

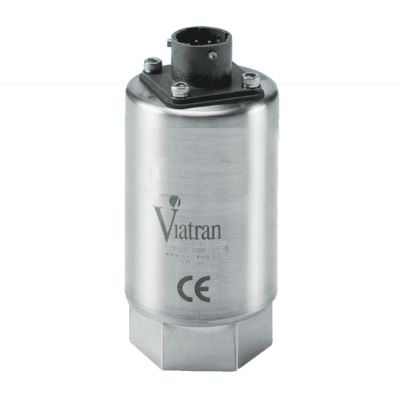

Model 24A Tlakový snímač

Model 24A je jedním z našich nejvšestrannějších převodníků tlaku pro průmyslové aplikace. Model 24A měří od 3 PSI do 5000 PSI (0,2 až 345 bar) se standardní linearitou ≤ ± 0,25% FSO. Volitelně je k dispozici vylepšená linearita ± 0,15% nebo ± 0,10% FSO. Model 24A má standardně výstupní signál 0-5 Vdc.

Typické aplikace:

• Zkušební stojany motoru

• Výrobní zkušební stojany

• Hydraulické

• Kompresory a čerpadla

• Válcovny

• Die Casting

Kontaktujte naše aplikační inženýry ještě dnes a přizpůsobte tuto jednotku vašim konkrétním potřebám.

MODEL 24A PRESSURE TRANSDUCER

0-5 Vdc output, 3 thru 5K psi, Silicon Sensor

Viatran's 24A is one of our most versatile pressure transducers for industrial applications. The 24A measures from 3 PSI to 5000 PSI (0.2 to 345 bar) with standard linearity of ≤±0.25% FSO.

Viatran's 24A is one of our most versatile pressure transducers for industrial applications. The 24A measures from 3 PSI to 5000 PSI (0.2 to 345 bar) with standard linearity of ≤±0.25% FSO. Improved linearity of ±0.15% or ±0.10% FSO are available as options. The Model 24A has an 0 - 5 Vdc Output Signal as standard. (Options available)

Performance characteristics

Full Scale Pressure Ranges	0-3 thru 5000 PSIG (PSIS FOR >500 PSI) (0.2 thru 345 bar) 0-15 thru 0-5000 PSIA (0-1.0 thru 0-345 bar) 0-15 PSIV (0-1.03 BarV)
Nonlinearity (Best Fit Straight Line)	≤±0.25% FSO
Hysteresis & Repeatability	≤±0.10% FSO
Full Scale Output (FSO)	5Vdc at 70°F (21°C) ±1.0% FSO standard
Resolution	Infinite
Long Term Stability	≤±0.3% FSO per 6 months
Compensated Temperature Range	70°F to 170°F (21°C to 77°C)
Process Media Temperature Range	-40°F to 250°F (-40°C to 121°C)
Ambient Operating Temperature Range	-40°F to 185°F (-40°C to 85°C)
Storage Temperature Limits	-40°F to 250°F (-40°C to 121°C)
Temperature Effect on Zero	≤±2.0% FSO per 100°F
Temperature Effect on Span	≤±2.0% FSO per 100°F

Electrical characteristics

Supply Voltage	8 to 30 Vdc at 3.5 mA nominal, 5 mA max(12 to 30 Vdc for 10 Vdc output option)
Power Supply Regulation	≤±0.01% FSO per volt change over the supply voltage range
Output Signal	0 - 5 Vdc standard (see options)
Zero Adjustment	±5% FSO min
Circuit Protection	Input polarity may be reversed. Output may be short-circuited indefinitelyOver voltage protection to 1000 volts according to EN61000-4-5
Insulation Resistance	<5 nSec to case ground
Response Time	<2 mSec to reach 90% of full scale
RFI / EMI Suppression	CE EMC compliant per IEC EN 61326. CE marked
Electrical Connection	Bendix PT02E-10-6P, mates PT06E-10-6S (SR)
Pin Outs	Pin A+ Power Pin B- Power Pin C+ Signal Pin D- Signal Pin ENo connection Pin FNo connection ShellGround

Materials of Construction

Wetted Parts	316 Stainless Steel
Housing	304L SS
Weight	10 oz (283 g)
Identification	Pressure sensitive label

Mechanical characteristics

Pressure Connection	1/4" - 18 NPT female
Proof Pressure	≤500 PSI (35 bar)3 times range or 1,200 PSI (80 bar) max>500 PSI (35 bar)3 times range or 9,000 PSI (620 bar) max
Burst Pressure	≤500 PSI (35 bar)5 times range or 2,400 PSI (170 bar) max>500 PSI (35 bar)5 times range or 10,000 PSI (700 bar) max
Pressure Cavity Volume	≤500 PSI (35 bar)1.5 ml>500 PSI (35 bar)1.5 ml
Mounting	May be supported by process piping

Options

BF

(K)PTIH-10-6P

BG

DIN 43650

BL

WK6-32S

BN

(K)PTIH-8-4P

BQ

(K)PT02H-10-6P

BR

CF3102E-14S-6P

DA

Isolated shunt

DC

Extended Compensated Temperature Range (Cold) -40°F to 170°F (-40°C to 77°C)

DG

Improved temp performance to 0.005% FSO per 1°F

DH

Special ranging

DK

Special shunt calibration setting

DM

Modified full scale output

DN

Improved non-linearity

DQ

Cleaning for oxygen service

EA

Special calibration run

ED

Extra improved linearity (±0.10% FSO)

EH

Extended Compensated Temperature Range (Hot) +70°F to 185°F (21°C to 85°C)

LR

Permanent Laser Mark

LV

Externally powered,Optically Isolated Shunt Cal

NH

Customer specified identification

PW

1/8 DIN digital indicator

Y()

Multiple pressure ports available. Consult factory

ZU

Direct Cable (175°F max temperature) (79°C)

Note:

Application of some available options may affect standard performance.Consult your Viatran representative for details.
