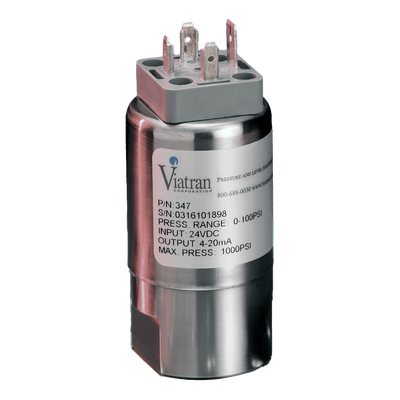

Model 347 Tlakový snímač
Model 347 je konstruován na apikace jako je olej a plyn, hydraulickém ovládání, testovacích strojích a mnoha dalších aplikacích vyžadujících stabilní a spolehlivá měření tlaku s dobrou přesností za přiměřenou cenu. Mohou být konfigurovány různými způsoby - od zapečetěného pouzdra s kabelem, který umožňuje jeho použití ve "venkovním" prostředí.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
MODEL 347 PRESSURE TRANSMITTER
4-20 mA output, 0-3 to 20K psi
347 offers a solid, reliable pressure transducer with excellent noise immunity, repeatability and stability.Model 347's are found in oil and gas, hydraulic control, test and many other applications requiring stable and reliable pressure measurements with good accuracy at a fair price. They can be configured in a variety of ways - from a sealed housing with a cable to allow it to be used in outdoor environments to a unit ranged to allow for high pressure spikes with a solid machined diaphragm. We welcome your inquiries to provide you with a solution tailored to your needs.
Performance characteristics
Full Scale Pressure Ranges |
0-15, 30, 50, 75, 100, 200, 300, 500 PSIA0-3, 5, 10, 15, 30, 50, 75, 100, 200, 300, 400, 500, 750, 1,000, 1,500 PSIG2K, 3K, 4K, 5K, 7.5K, 10K, 15K, 20K PSIS0-5,10 & 15 PSIV* |
|---|---|
| Improved Accuracy (Non Linearity) | ±0.35%**** Range Dependent |
| Non-linearity (Best Fit Straight Line) | ≤±0.50% FSO |
| Hysteresis | <0.25% FSO |
| Full Scale Output (FSO) | 16 mA ±2% at 70°F (21°C) |
| Resolution | Infinite |
| Long Term Stability | ≤±0.5% FSO per 6 months |
| Compensated Temperature Range | 70°F to 170°F (21°C to 76°C) |
| Maximum Operating Temperature | 200°F (93°C) |
| Minimum Operating Temperature | -20°F (-28°C) |
| Storage Temperature Limits | -40°F to 250°F (-40°C to 121°C) |
| Thermal Effect on Zero | ≤±2% FSO per 100°F Typical |
| Thermal Effect on Span | ≤±2% FSO per 100°F Typical |
| Zero Adjust | ±5% of FSO (nominal) |
* For PSIV and Compound Range units, thermal effect on zero is ≤±3.0% per 100°F
Electrical characteristics
| Supply Voltage | 8 to 30 Vdc |
|---|---|
| Power Supply Regulation | ≤±0.08% FSO per Volt |
| Output Signal | 4 to 20 mA |
| Circuit Protection | 1050 Ohms max at 30 Vdc |
|
Load Impedance |
Reverse polarity protected. CE marked |
| RFI / EMI | CE EMC compliant as per IEC EN 61326-1 and EN 61326-2-3 Annex BB |
| Voltage Spike | Withstand 1000 volt spike per EN 61000-4-5 |
| Insulation Resistance | <5 nS conductance |
| Input current | 4-20 mA |
| Response Time | <2 mSec for 10-90% change in output |
| PIN OUTS |
Pin 1+Power / Signal
Pin 2- Power / Signal
Pin 3No Connection
Ground SpadeCase ground
|
Materials of Construction
| Wetted Parts | 0-3 thru 200 PSI (0-1.0 thru 13.7 bar) - 316L stainless steel |
|---|---|
| Housing | 304L SS |
| Weight | 8 oz nominal silicon sensor, 10.5 oz nominal (strain gage) |
| Identification | Synthetic label |
Mechanical characteristics
| Pressure Connection | 1/4" - 18 NPT female |
|---|---|
| Proof Pressure |
≤200 PSI 3x≥ 300 PSI 1.5 times FSPR or 25K PSI (1723 bar), whichever is less 0 - 300 PSI (20.6 bar) and above - 15-5PH stainless steel |
| Burst Pressure |
5 times FSPR or 30K PSI (2068 bar), whichever is less |
| Pressure Cavity Volume |
0.06 cubic inches, nominal |
| Mounting | May be supported by process piping |
Options
DH
Special Range
DM
Modified Full Scale Output (>5 Vdc)
DN
Improved Linearity 0.35% FSO (BFSL) for 0-3 thru 0-20,000 PSI
DX
Modified Full Scale Output (≤5 Vdc)
NH
Customer Specified Marking
Note:
Vented gage units should only be installed in environments that allow the breather to remain dry and free from contamination. Application of some available options may affect standard performance. Consult your viatran Representative for details.

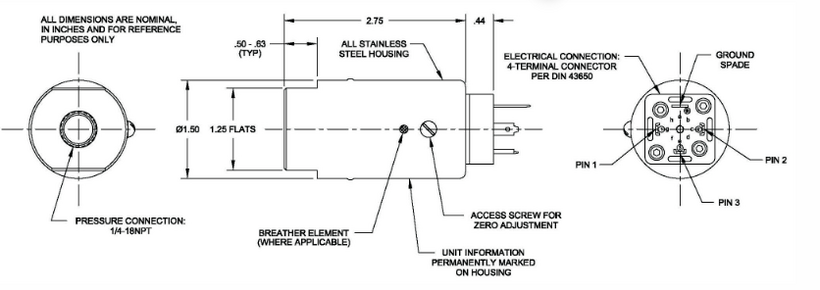

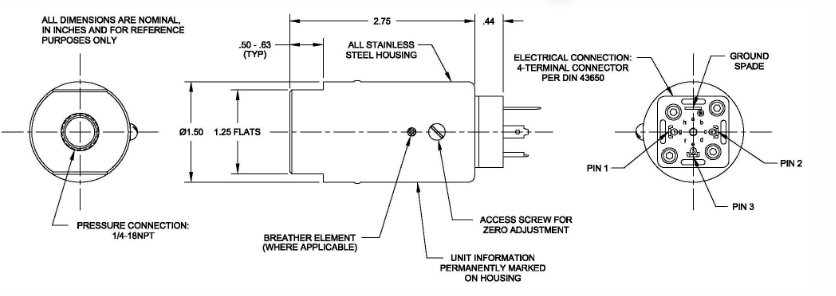

Drawings
