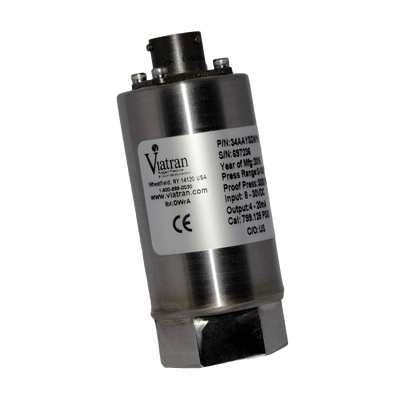

Model 34A Tlakový snímač
Model 34A je jedním z našich nejvšestrannějších převodníků tlaku pro průmyslové aplikace. Model 34A měří od 3 PSI do 5000 PSI (0,2 až 345 bar) se standardní linearitou ≤ ± 0,25% FSO. Jako možnost je k dispozici vylepšená linearita ± 0,15% nebo ± 0,10% FSO. Model 34A má standardně výstupní signál 4 - 20 mA.
Typické aplikace:
• Zkušební stojany motoru
• Výrobní zkušební stojany
• Hydraulické
• Kompresory a čerpadla
• Válcovny
• Die Casting
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
MODEL 34A PRESSURE TRANSMITTER
4-20 mA output, 3 to 5K psi, Silicon Sensor
Viatran's 34A is one of our most versatile pressure transducers for industrial applictions. The 34A measures from 3 PSI to 5000 PSI (0.2 to 345 bar) with standard linearity of ≤±0.25% FSO.
Viatran's 34A is one of our most versatile pressure transducers for industrial applications. The 34A measures from 3 PSI to 5000 PSI (0.2 to 345 bar) with standard linearity of ≤±0.25% FSO. Improved linearity of ±0.15% or ±0.10% FSO are available as options. The Model 34A has an 4 - 20 mA Output Signal as standard.
Performance characteristics
Full Scale Pressure Ranges |
0-3 thru 5000 PSIG (PSIS FOR >500 PSI) (0.2 thru 345 bar) 0-15 thru 0-5000 PSIA (0-1.0 thru 0-345 bar) |
|---|---|
| Nonlinearity (Best Fit Straight Line) | 0-15 PSIV (0-1.03 BarV) |
| Hysteresis & Repeatability | ≤±0.25% FSO |
| Full Scale Output (FSO) | ≤±0.10% FSO |
| Resolution | Infinite |
| Long Term Stability | ≤±0.3% FSO per 6 months |
| Compensated Temperature Range | 70°F to 170°F (21°C to 77°C) |
| Process Media Temperature Range | -40°F to 250°F (-40°C to 121°C) |
| Ambient Operating Temperature Range | -40°F to 185°F (-40°C to 85°C) |
| Storage Temperature Limits | -40°F to 250°F (-40°C to 121°C) |
| Temperature Effect on Zero | ≤±2.0% FSO per 100°F |
| Temperature Effect on Span | ≤±2.0% FSO per 100°F |
Electrical characteristics
| Supply Voltage | 8 to 30 Vdc |
|---|---|
| Output Signal | 4 to 20 mA |
| Zero Adjustment | ±5% FSO min |
| Circuit Protection | Input polarity may be reversed. Output may be short-circuited indefinitelyOver voltage protection to 1000 volts according to EN61000-4-5 |
| Insulation Resistance | <5 nSec to case ground |
| Response Time | <2 mSec to reach 90% of full scale |
| RFI / EMI Suppression | CE EMC compliant per IEC EN 61326. CE marked |
| Electrical Connection | Bendix PT02E-10-6P, mates PT06E-10-6S (SR) |
| Pin Outs |
Pin A+ Power / Signal
Pin B- Power / Signal
Pin CNo connection
Pin DNo connection
Pin ENo connection
Pin FNo connection
ShellGround
|
Materials of Construction
| Wetted Parts | 316 Stainless Steel |
|---|---|
| Housing | 304L SS |
| Weight | 10 oz (283 g) |
| Identification | Pressure sensitive label |
Mechanical characteristics
| Pressure Connection | 1/4" - 18 NPT female |
|---|---|
| Proof Pressure |
≤500 PSI (35 bar)3 times range or 1,200 PSI (80 bar) max >500 PSI (35 bar)3 times range or 9,000 PSI (620 bar) max |
| Burst Pressure |
≤500 PSI (35 bar)5 times range or 2,400 PSI (170 bar) max >500 PSI (35 bar)5 times range or 10,000 PSI (700 bar) max |
| Pressure Cavity Volume |
≤500 PSI (35 bar)1.5 ml >500 PSI (35 bar)1.5 ml |
| Mounting | May be supported by process piping |
Options
BF
(K)PTIH-10-6P
BG
DIN 43650
BL
WK6-32S
BN
(K)PTIH-8-4P
BQ
(K)PT02H-10-6P
BR
CF3102E-14S-6P
DA
Isolated shunt
DC
Extended Compensated Temperature Range (Cold) -40°F to 170°F (-40°C to 77°C)
DG
Improved temp performance to 0.005% FSO per 1°F
DH
Special ranging
DK
Special shunt calibration setting
DM
Modified full scale output
DN
Improved non-linearity
DQ
Cleaning for oxygen service
EA
Special calibration run
ED
Extra improved linearity (±0.10% FSO)
EH
Extended Compensated Temperature Range (Hot) +70°F to 185°F (21°C to 85°C)
LR
Permanent Laser Mark
LV
Externally powered,Optically Isolated Shunt Cal
NH
Customer specified identification
PW
1/8 DIN digital indicator
Y()
Multiple pressure ports available. Consult factory
ZU
Direct Cable (175°F max temperature) (79°C)
Note:
Application of some available options may affect standard performance.Consult your Viatran representative for details.
