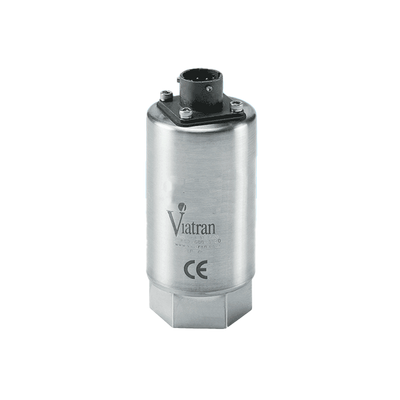

Model 34B Tlakový snímač

Model 34B Tlakový snímač

Model 34B je jedním z našich nejvšestrannějších převodníků tlaku pro průmyslové aplikace. Model 34B měří od 0-100 PSI do 0-30 000 PSI se standardní linearitou ≤ ± 0,25% FSO.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

MODEL 34B PRESSURE TRANSDUCER

4-20 mA output, 0-100 to 0-30K psi, Solid Machined Sensor




Viatran’s 34B is one of our most versatile pressure transducers for industrial applications. The 34B measures from 0-100 PSI to 0-30,000 PSI with standard linearity of ≤ ±0.25% FSO.Viatran’s Model 34B is one of our most versatile pressure transmitters for industrial applications. The 34B measures from 0-100 PSI to 0-30,000 PSI with standard linearity of ≤ ±0.25% FSO.

Performance characteristics

Full Scale Pressure Ranges 0-100 thru 15,000 PSIG (PSIS FOR ≥ 1500 PSI) (7 thru 1000 bar)
Nonlinearity (Best Fit Straight Line) ≤±0.25% FSO
Hysteresis & Repeatability ≤±0.10% FSO
Full Scale Output (FSO) 16 mA at 70°F (21°C) ±1% FSO
Resolution Infinite
Long Term Stability ≤±0.3% FSO per 6 months
Compensated Temperature Range 70°F to 170°F (21°C to 77°C)
Process Media Temperature Range -40°F to 250°F (-40°C to 121°C)
Ambient Operating Temperature Range -40°F to 185°F (-40°C to 85°C)
Storage Temperature Limits -40°F to 250°F (-40°C to 121°C)
Temperature Effect on Zero ≤±2.0% FSO per 100°F
Temperature Effect on Span ≤±2.0% FSO per 100°F

Electrical characteristics

Supply Voltage 8 to 30 Vdc
Power Supply Regulation ≤±0.01% FSO per volt change over the supply voltage range
Output Signal 4 to 20 mA

Zero Adjustment

±5% FSO min
Circuit Protection Input polarity may be reversed. Output may be short-circuited indefinitelyOver voltage protection to 1000 volts according to EN61000-4-5
Insulation Resistance <5 nSec to case ground
Response Time <2 mSec to reach 90% of full scale
RFI / EMI Suppression CE EMC compliant per IEC EN 61326. CE marked
Electrical Connection Bendix PT02E-10-6P, mates PT06E-10-6S (SR)
Pin Outs
Pin A+ Power / Signal
Pin B- Power / Signal
Pin CNo connection
Pin DNo connection
Pin ENo connection
Pin FNo connection
ShellGround

Materials of Construction

Wetted Parts 15-5 PH stainless steel
Housing 304L SS
Weight 10 oz (283 g)
Identification Pressure sensitive label

Mechanical characteristics

Pressure Connection 1/4" - 18 NPT female
Proof Pressure 1.5 times range or 20,000 PSI (1379 bar) max
Burst Pressure 3 times range or 35,000 PSI (2400 bar) max
Pressure Cavity Volume 4.5 ml
Mounting May be supported by process piping

Options

BF
(K)PTIH-10-6P
BG
DIN 43650
BL
WK6-32S
BN
(K)PTIH-8-4P
BQ
(K)PT02H-10-6P
BR
CF3102E-14S-6P
ZU
DA
Isolated shunt
DC
Extended Compensated Temperature Range (Cold) -40°F to 170°F (-40°C to 77°C)
DG
Improved temp performance to 0.005% FSO per 1°F
DH
Special ranging
DK
Special shunt calibration setting
DM
Modified full scale output
DN
Improved non-linearity
DQ
Cleaning for oxygen service
EA
Special calibration run
EH
Extended Compensated Temperature Range (Hot) +70°F to 185°F (21°C to 85°C)
NH
Customer specified identification
PW
1/8 DIN digital indicator
TW
GOST-R
Y()
Multiple pressure ports available. Consult factory
Direct Cable (175°F max temperature) (79°C)
Note:
Application of some available options may affect standard performance.Consult your Viatran representative for details.
