CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

CMR IV - Rheometer

Specjalnie zaprojektowany dla przemysłu żywic termoplastycznych, Seria Dynisco CMR może być skonfigurowana do pomiaru natężenia przepływu stopu, natężenia przepływu stopu przy wysokim/niskim obciążeniu, pozornego natężenia przepływu stopu. szybkości płynięcia, szybkości płynięcia przy wysokim/niskim obciążeniu, lepkości pozornej lub innych testów zdefiniowanych przez klienta. lepkości lub do wykonywania innych testów zdefiniowanych przez klienta.

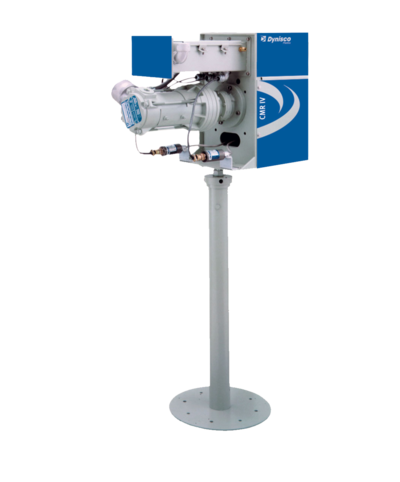

System CMR składa się z dwóch części: reometru głowicy reometrycznej podłączonej bezpośrednio do procesu, która pobiera próbki, i mierzy przepływ roztopionej żywicy, oraz jednostki sterującej RCU (Rheometer Control Unit), która kontroluje parametry badań CMR (temperaturę, ciśnienie, czas trwania próby). parametrami próby CMR (temperatura, ciśnienie, szybkość), oraz zapewnia wyjście obliczonych wyników, a także komunikację z zewnętrznym rozproszonym systemem sterowania w razie potrzeby do zewnętrznego rozproszonego systemu sterowania.


CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

CMR IV - Reometr - Pomiar parametrów reologicznych w czasie rzeczywistym

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

Online Rheological Measurement Experience the Benefits of Online Rheology Measurement

CMR IV

Reometr pobiera próbki roztopionego polimeru z procesu poprzez podgrzewaną linię transferową. Pompa dozująca przepuszcza roztopiony polimer przez kapilarną matrycę o odpowiedniej średnicy i stosunku L/D, z precyzyjnie kontrolowaną prędkością. Spadek ciśnienia na matrycy jest mierzony przez przetwornik ciśnienia Vertex Mercury Free. Gdy system pracuje przy stałym ciśnieniu (naprężenie ścinające) i określona jest prędkość przepływu, uzyskuje się ciągły pomiar MFR. Szeroki zakres dokładnych kapilar wymiennych zapewnia układowi wysoką rozdzielczość i szeroki zakres możliwości.

CMR IV - RCU: ULTIMATE PERFORMANCE

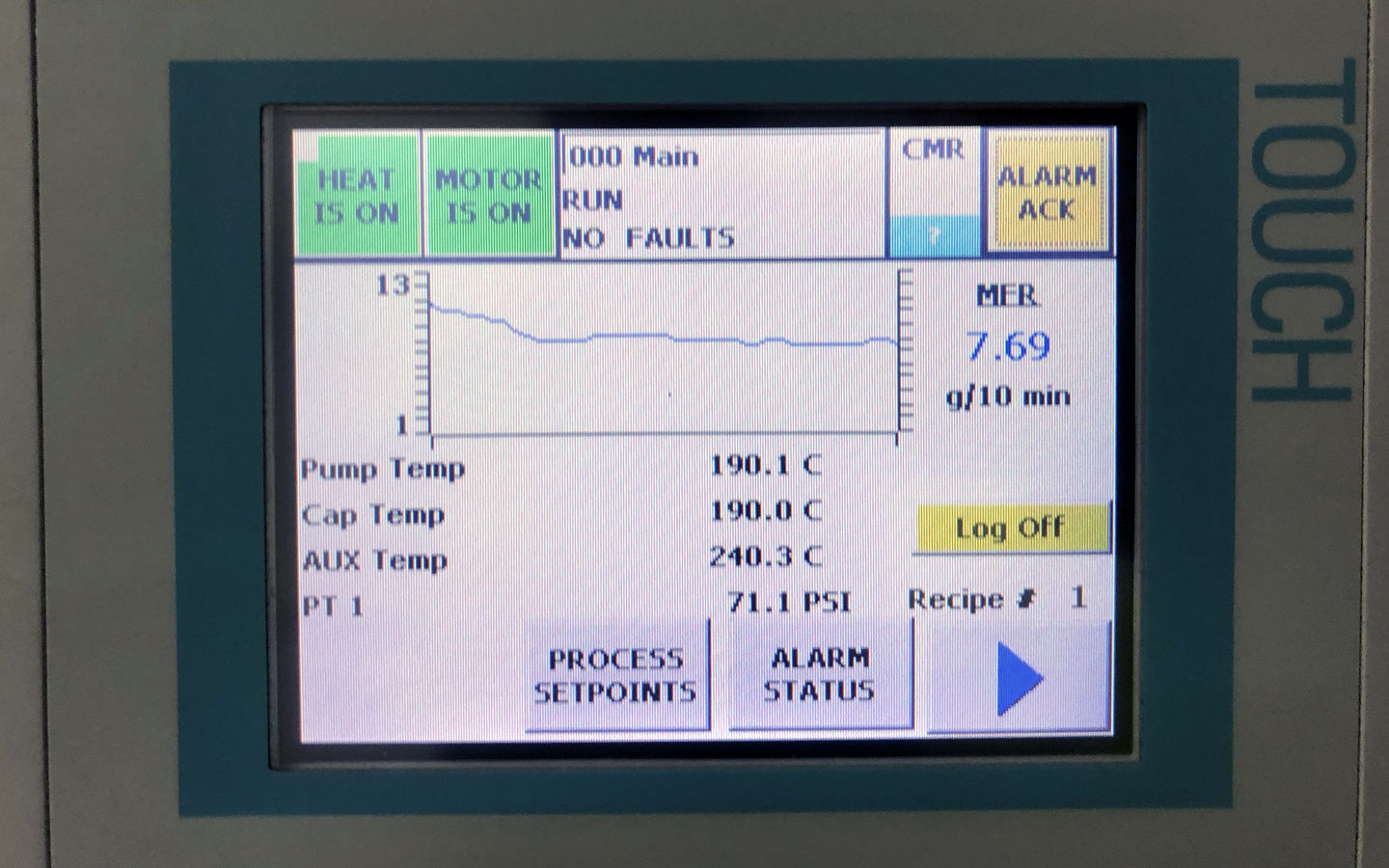

Nasze wysokowydajne urządzenie RCU łączy właściwości reologiczne laboratoryjnego reometru kapilarnego z odczytami MFI dostarczanymi przez Melt Flow Indexer.  Urządzenie zostało wyposażone w sterownik PLC Siemens S7-1500 z ekranem dotykowym Siemens
7" (178mm), Comfort Panel Touch Screen HMI. Takie połączenie zapewnia większą moc obliczeniową i wysokiej klasy grafikę, dzięki czemu jednostka RCU może zapewnić dokładność pełnej skali na poziomie +/- .5%.  Dzięki temu RCU może lepiej dopasować pomiary do tych wykonywanych przez instrumenty laboratoryjne.  Co więcej, jest ono certyfikowane dla środowisk niebezpiecznych, zgodnie z wymaganiami. Jednostka RCU może posiadać do 7 wyjść analogowych i 8 wyjść cyfrowych - więcej informacji w tabeli specyfikacji.


VISCOSENSOR e-RCU: PERFORMANCE SIMPLIFIED


CMR IV e-RCU to uproszczony sterownik PLC z cyfrowymi i analogowymi wejściami/wyjściami, których większość zakładów potrzebuje do
Ekonomiczne podejście do pomiarów reologii online.  Urządzenie wyposażone jest w sterownik PLC Siemens S7-1200 z 7-calowym (178 mm) komfortowym ekranem dotykowym HMI firmy Siemens. Taka kombinacja zapewnia systemowi moc obliczeniową i wysokiej klasy grafikę, dzięki czemu e-RCU może zapewnić +/- 2% dokładności pełnej skali. Jednostka e-RCU zapewnia procesorowi możliwość pomiaru współczynnika płynięcia, lepkości względnej, lepkości wewnętrznej i lepkości stopu w typowych warunkach pracy użytkownika końcowego. Wszystko to tworzy ekonomiczny system, który zmniejsza ryzyko awarii do akceptowalnego poziomu. W przypadku zmiany warunków i konieczności zastosowania systemu w miejscach niebezpiecznych i/lub sklasyfikowanych, kompatybilność ze standardową jednostką RCU pozwala na łatwą modernizację. Jednostka e-RCU umożliwia korzystanie z 2 wyjść analogowych i 2 wyjść cyfrowych - więcej informacji w tabeli specyfikacji.
Poznaj korzyści płynące z pomiarów reologicznych online




Charakterystyka wydajności


Melt Flow Index Zakres: 0.02 - 5000 g/10 min
Zakres lepkości: 10 - 105 Pa.S
Naprężenie ścinające 150 - 1.5 x 105 Pa
Szybkość ścinania (Shear Rate) 1 do 7500 sek-1 (matryca standardowa) Maksymalnie 50 000 (matryca specjalna)
Kapilary

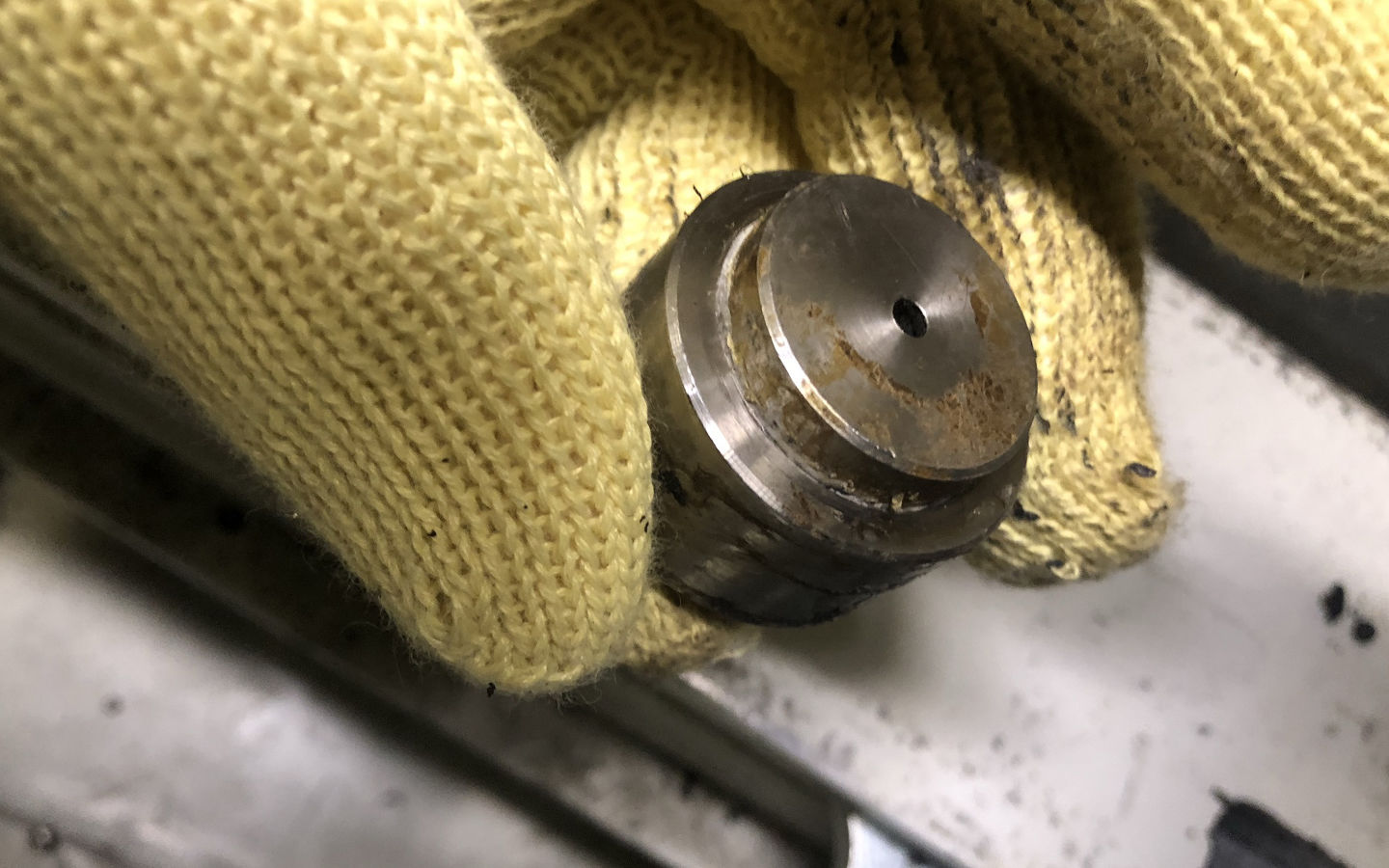

Lepkość 1 - 5mm, 10 do 30:1 L/D
Wskaźnik szybkości płynięcia 3.8182:1 L/D
Specjalne matryce (Special Dies) Na życzenie
Zakres ciśnienia 3 x 105 – 3.5 x 107 Pa
Pompa zębata 0,16 cm3 / RPM (standard)
0.297 cm3/obr/min (opcja)
0.584 cm3/obr/min (opcja)
Prędkość pompy 3 – 75 RPM
Przepływ polimeru 225 g/h (średnio)





Funkcje pomiarowe i kontrolne


Tryb naprężenia ścinającego
Punkt nastawy Ciśnienie
Pomiar Wskaźnik szybkości topnienia
Tryb szybkości ścinania (Shear Rate Mode)
Punkt nastawy Prędkość pompy
Pomiar Lepkość pozorna
Kontrola temperatury 3 strefy grzewcze





Specyfikacja elektryczna


Napięcie systemowe 208-240 VAC, 1Ø, 50/60 Hz - standardowo
Power 1200 W (max)





Specyfikacja jednostki sterującej reologią



RCU
E-RCU
Szafa elektryczna:  NEMA 4, 4x, 12 (IP66) NEMA 4, (IP61)
CPU:  Siemens 1500 Series Siemens 1200 Series
Interfejs operatora: HMI, Siemens Comfort Panel HMI, Siemens Comfort Panel
Wymiary: 45” H x 30”W x 13”L
(1143 mm x 762 mm x 330 mm)
24”H x 24”W x 10”D
(609 mm x 609 mm x 254 mm)
Waga:  275 lbs 80 lbs





Analog outputs: (4 – 20 ma standard)


  Wybierz 7 dowolnych spośród następujących: Wybierz 2 dowolne z poniższych:
        Opcje: 1. Wskaźnik szybkości płynięcia ((MFI) w g/10 min.
2. Prędkość obrotowa silnika (RPM)
3. Ciśnienie w strefie kapilarnej
4. Ciśnienie w strefie pompy
5. Temperatura topnienia
6. Temperatura pomocnicza
7. Ciśnienie
8. Szybkość ścinania
9. Naprężenie ścinające
10. Lepkość stopu
11. Lepkość względna
12. Lepkość wewnętrzna
13. Konfigurowalne przez użytkownika
14. Konfigurowalne przez użytkownika

1. Współczynnik szybkości płynięcia
2. Lepkość materiału topliwego
3. Lepkość względna
4. Lepkość właściwa





Wejścia cyfrowe:

Wejścia cyfrowe: 24VDC, 9 mA





Wyjścia cyfrowe:

Wyjścia cyfrowe: NC dry contacts -- 12 V min, 250 VAC max, 10 mA min, 6 A max, 20 W max







Wymiary RCU :





Wymiary E-RCU:
