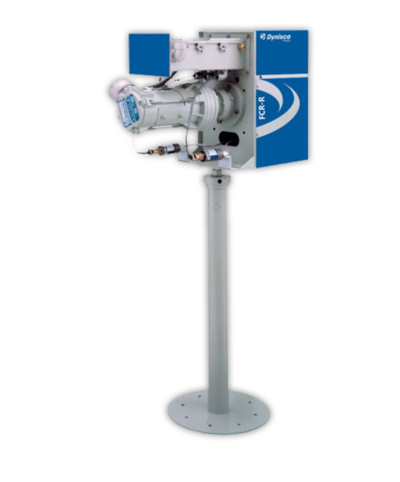

FCR-R - Rheometer
Seria reometrów Dynisco FCR-R, zaprojektowana specjalnie dla przemysłu produkcji włókien syntetycznych, może być skonfigurowana do pomiaru zakresu pozornej lepkości ścinania, podwójnego natężenia przepływu stopu, jednoczesnego natężenia przepływu stopu i lepkości rozszerzonej przy użyciu równań Cogswella.
System FCR-R składa się z dwóch części: głowicy reometrycznej i jednostki sterującej reometrem (RCU). Głowica reometru jest podłączona bezpośrednio do procesu, w którym pobierane są próbki, określane są warunki i mierzona jest lepkość stopionej żywicy w dwóch oddzielnych matrycach. Jednostka RCU steruje parametrami próby reometrycznej (temperatura, ciśnienie i szybkość) i pobiera dane z głowicy pomiarowej oraz dostarcza dane wyjściowe obliczonych wyników.
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
Online Rheological Measurement Experience the Benefits of Online Rheology Measurement
The Flow Characterization Rheometer
Głowica pomiarowa pobiera próbki stopionego polimeru z procesu poprzez podgrzewaną linię transferową. Trójbiegowa pompa dozująca przepuszcza następnie stopiony polimer przez dwie oddzielne matryce kapilarne w precyzyjnie kontrolowanym tempie.
Gdy system pracuje przy stałym ciśnieniu (naprężeniu) i określona jest prędkość przepływu, można uzyskać ciągłe pomiary MFR lub MFR/ lepkość. Gdy układ pracuje przy stałej prędkości, możliwe jest jednoczesne obliczenie lepkości pozornych przy różnych prędkościach ścinania. Lepkość pozorną można uzyskać, gdy jako jedną z kapilar zastosuje się matrycę o "zerowej długości".
Rheometer Control Unit
Jednostka sterująca reometru znajduje się w obudowie NEMA 4 (IP 54), która może być umieszczona w pomieszczeniu kontrolnym lub na hali produkcyjnej. Programowanie funkcji kontrolnych i wskazań wyjść odbywa się za pomocą lokalnego kolorowego wyświetlacza z interfejsem dotykowym. Jednostka RCU może komunikować się z rozproszonym systemem sterowania (DCS) poprzez swoje wyjścia analogowe i szeregowe. RCU działa niezależnie i będzie kontynuować swoje funkcje sterowania i analizy w przypadku awarii DCS.
Options
■ Różne kapilary
■ Zawór izolujący proces
■ Stojąca konsola lub uchwyt ścienny dla RCU
■ Dodatkowe I/O
■ Podgrzewana sekcja transferu
■ Modbus RTU lub TCP, Profibus,
■ Profinet, Open TCP
■ Niebezpieczne miejsce
■ NEMA 4X
■ Prosta kalibracja
Charakterystyka wydajności
| Melt Flow Index Zakres: |
0.02 - 5000 g/10 min |
| Zakres lepkości: |
10 - 105 Pa.S |
| Naprężenie ścinające |
150 - 1.5 x 105 Pa |
| Szybkość ścinania (Shear Rate) |
1 do 7500 sek-1 (matryca standardowa) Maksymalnie 50 000 (matryca specjalna) |
Kapilary
|
|
| Lepkość |
1 - 5mm, 10 do 30:1 L/D |
| Wskaźnik szybkości płynięcia |
3.8182:1 L/D |
| Specjalne matryce (Special Dies) |
Na życzenie |
| Zakres ciśnienia |
3 x 105 – 3.5 x 107 Pa |
| Pompa zębata |
0.30 cm3 / RPM (standard)
Optional pumps available
|
| Prędkość pompy |
2 – 40 RPM |
| Przepływ polimeru |
680 g/h (średnio) |
Funkcje pomiarowe i kontrolne
Tryb naprężenia ścinającego
|
| Punkt nastawy |
Ciśnienie |
| Pomiar |
Wskaźnik szybkości topnienia |
Tryb szybkości ścinania (Shear Rate Mode)
|
| Punkt nastawy |
Prędkość pompy |
| Pomiar |
Lepkość pozorna |
| Kontrola temperatury |
2 strefy grzewcze
Pompa i kapilary |
Specyfikacja elektryczna
| Napięcie systemowe |
220-240V Single Phase 50/60 Hz |
| Power |
2000 W (max) |
Specyfikacja jednostki sterującej reologią
| |
RCU
|
E-RCU
|
| Szafa elektryczna: |
NEMA 4, 4x, 12 (IP66) |
NEMA 4, (IP61) |
| CPU: |
Siemens 1500 Series |
Siemens 1200 Series |
| Interfejs operatora: |
HMI, Siemens Comfort Panel |
HMI, Siemens Comfort Panel |
| Wymiary: |
45” H x 30”W x 13”L
(1143 mm x 762 mm x 330 mm) |
24”H x 24”W x 10”D
(609 mm x 609 mm x 254 mm) |
| Waga: |
275 lbs |
80 lbs |
Analog outputs: (4 – 20 ma standard)
| Temperatura: |
Pump temperature
Capillary temperature
Melted 1 and 2, medium, additional |
| Ciśnienie: |
Transducer 1,2,3
Pressure delta 1,2 |
| Reologiczne: |
MFR, Shear Rate, Shear Stress,
Melt Viscosity, Relative Viscosity,
Specific viscosity |
Digital Inputs: (NO/NC Dry Contacts)
| Test (silnik): |
on/ off |
| Ciepło: |
on/ off |
| Tryb: |
ciśnienie / prędkość |
Digital Outputs: (NO/NC)
| Usterka |
| Alarm |
| Lokalny/zdalny |
| Silnik włączony/wyłączony |
| Materiał w zakresie |
Wymiary RCU :
Wymiary E-RCU:
