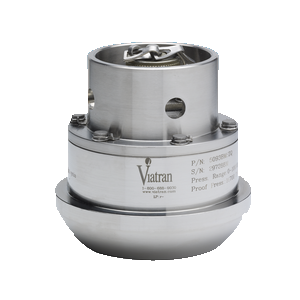

Model 509 Hammer Union
Wiercenie olejowe, cementowanie, kruszenie, kwasy i inne wymagające zastosowania
Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
Inquiry system
Configure your own product according to your requirements and needs. If you are unsure of the configuration, provide us in the notes the necessary information about the existing sensor or product, even a competitor. We will be happy to help you find an alternative Viatran product. If your request is urgent, let us know. We will do our best to help you resolve this situation to your satisfaction as quickly as possible. If we have all the information, we are able to offer a model with minor differences, which is in stock and you can have another product available the next day.
If you need more information do not hesitate to contact us.
Viatran Configuration Code:
WYDAJNOŚĆ
|
Zakres ciśnień w pełnej skali
|
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar) |
|
Połączona dokładność (BFSL)
|
≤± 0.25% FSO (Nieliniowość, histereza i powtarzalność) |
| Wyjście na pełną skalę (FSO) |
16 mA ±1% FSO |
| Zerowa równowaga |
4 mA ±1% FSO |
| Stabilność długoterminowa |
≤±0,25% FSO na 6 miesięcy |
| Czas odpowiedzi |
≤2,5 mSec, aby osiągnąć 90% FSO |
| Kompensowana temperatura |
-20°F do 185°F (-29°C do 85°C) |
| Ttemperatura robocza |
-40°F do 200°F (-40°C do 93°C) |
| Limity temperatury przechowywania |
-67°F do 302°F (-55°C do 150°C) |
| Wpływ temperatury na zero |
≤±1% FSO na 100°F (37°C) |
| Wpływ temperatury na rozpiętość |
≤±1% FSO na 100°F (37°C) |
ELECTRICAL
| Napięcie zasilania |
9-30 V DC (10,5 do 28 V DC z zatwierdzeniem) |
|
Efekt regulacji zasilania (skalibrowany przy 12 V DC)
|
≤±0,01% FSO na wolt |
| Sygnał wyjściowy |
4 - 20 mA przy 70°F (21°C) |
| Impedancja pętli / obciążenia |
Maksymalnie 750 omów przy 24 V DC |
| Sygnał kalibracji zakresu |
100% FSPR |
| Moc kalibracji |
9-30 Vdc przy 15 mA nominalnie |
| Dokładność sygnału kalibracji |
≤±0,2% FSO. Dokładny sygnał do korelacji ciśnienia jest dostarczany z każdą jednostką |
| Ochrona obwodu |
Warystor chroniony na przewodach wejściowych przed przepięciami powyżej 1000 V przy 50 mikrosekundach |
| Odporność mostu |
10K omów nominalnie |
| Rezystancja izolacji |
≥100 MegOhm do uziemienia obudowy |
| Połączenie elektryczne |
Współpracuje z Bendix P/N PT06E-10-6S lub odpowiednikiem |
| WYJŚCIA PIN |
PIN A |
+Zasilanie/sygnał |
| |
PIN B |
-Moc/sygnał |
| |
PIN C |
Brak połączenia |
| |
PIN D |
Brak połączenia |
| |
SOSNA |
+Kalibracja |
| |
PIN F |
-Kalibrowanie |
| NOTATKA: |
Niektóre modele są dostarczane z okablowaniem określonym przez klienta. Skonsultuj się z Viatran w celu uzyskania dokładnych połączeń okablowania. |
MECHANICZNY
| Przyłącze ciśnieniowe |
Męska złączka młotkowa 2 cale #1502 |
| Objętość wnęki ciśnieniowej |
0,4 cala sześciennego |
| Dowód ciśnienia |
1,67 raza FS lub 22,5 tys. PSI (1550 bar) dla złącza#1502
30K PSI (2068 bar) dla złącza nr 2002, w zależności od tego, która wartość jest mniejsza |
| Ciśnienie rozrywające |
≥3 razy FSPR, ograniczone przez złącze #1502: 22,5 tys. PSI (1550 bar) |
MATERIAŁY BUDOWLANE
| Materiały obudowy |
Stal nierdzewna 304 |
| Materiały zwilżane |
Inkonel 718 |
| Ograniczenie wstrząsu |
100 gramów |
| Waga |
5,5 funta nominalnie (2,4 kg) |
| Identyfikacja |
Laser wytrawiony na ciele |
| Klasyfikacja obudowy |
NEMA 4X |
OPCJE
| DH |
Asortyment specjalny |
| EA |
Specjalny przebieg kalibracji |
| NJ |
Znak CE |
| NX |
Etykieta samoistnego bezpieczeństwa CSA |
| TF |
Etykieta samoistnego bezpieczeństwa FM |
| TP |
Konstrukcja czujnika o małej objętości wnęki |
| TW |
Rosja iskrobezpieczeństwo |
| ZQ |
Złącze elektryczne CG379-C-145-2P (Glenair) |
| ZT |
Złącze REC-M-10TP-N-04-16 (Jowisz) |

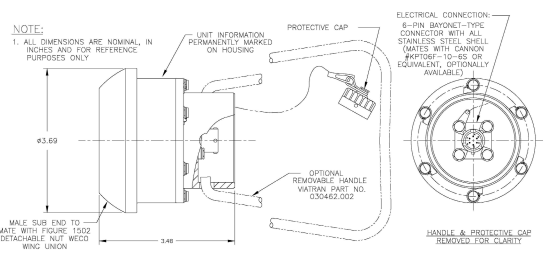

WYMIARY CZUJNIKA
Wyjście 4-20 mA, przyłącze 2 "1502, Certyfikat dla lokalizacji niebezpiecznych
511 to najnowocześniejszy przetwornik ciśnienia ze złączem młotkowym firmy Viatran z wyjątkowymi w branży funkcjami, które zostały opracowane w bezpośredniej odpowiedzi na prośby z terenu. Funkcje te obejmują kalibrację bocznikową zasilaną napięciem, możliwość kalibracji i śledzenia skoków ciśnienia za pomocą komunikatorów HART® lub oprogramowania DevCom2000-Lite i są zapakowane w opatentowaną* obudowę, która jest w stanie wytrzymać ekstremalne wibracje i nadmierne uderzenia i nadal działać zgodnie ze specyfikacją.
Wiercenie ropy naftowej, cementowanie, kruszenie, kwasy i inne wymagające zastosowania
Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
