Tlakové snímače taveniny

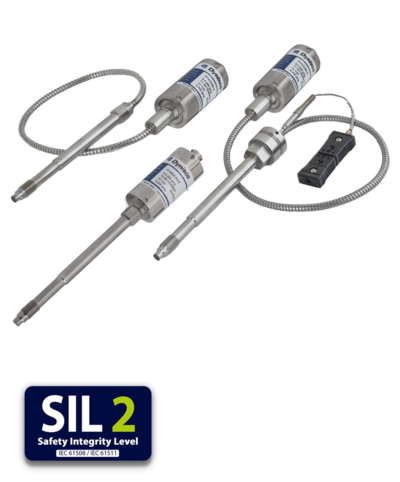

MDT 460 | 462 |  TDT 463 - Tlakové snímače taveniny v konstrukčním provedení s pevnou tyčí, flexibilní kapilárou nebo kombinovaným provedením s teplotním snímačem.

MDT460 | 462 | TDT463

Zesilovače signálu řady MDT převádějí procesní tlak na zesílený signál pro dálkový přenos bez rušení. Všechny modely jsou k dispozici v provedení 4-20 mA, 0-5 VDC a 0-10 VDC, ve dvou-, tří- a čtyřvodičovém provedení. Do vylepšené řady MDT bylo začleněno mnoho funkcí, které se nacházejí ve standardní řadě Dynisco MDA, včetně osvědčené tenzometrické konstrukce snímače pro stabilní provoz, včetně flexibilní kapilární konstrukce. Včetně možnosti interní digitální kalibrace.

Všechny snímače této řady lze konfigurovat dle vašich potřeb. Kontaktujte nás, rádi Vám pomůžeme.

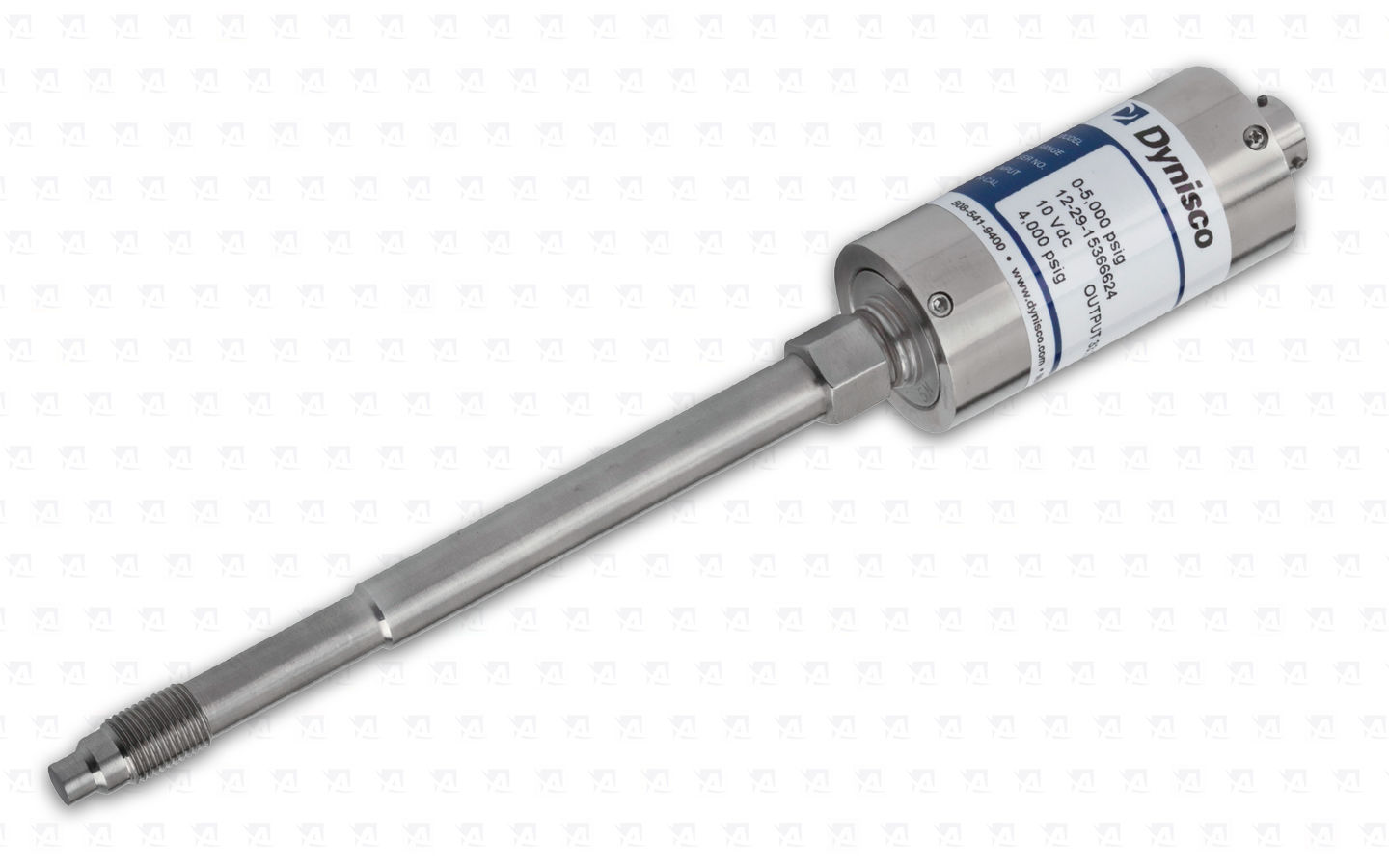

Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

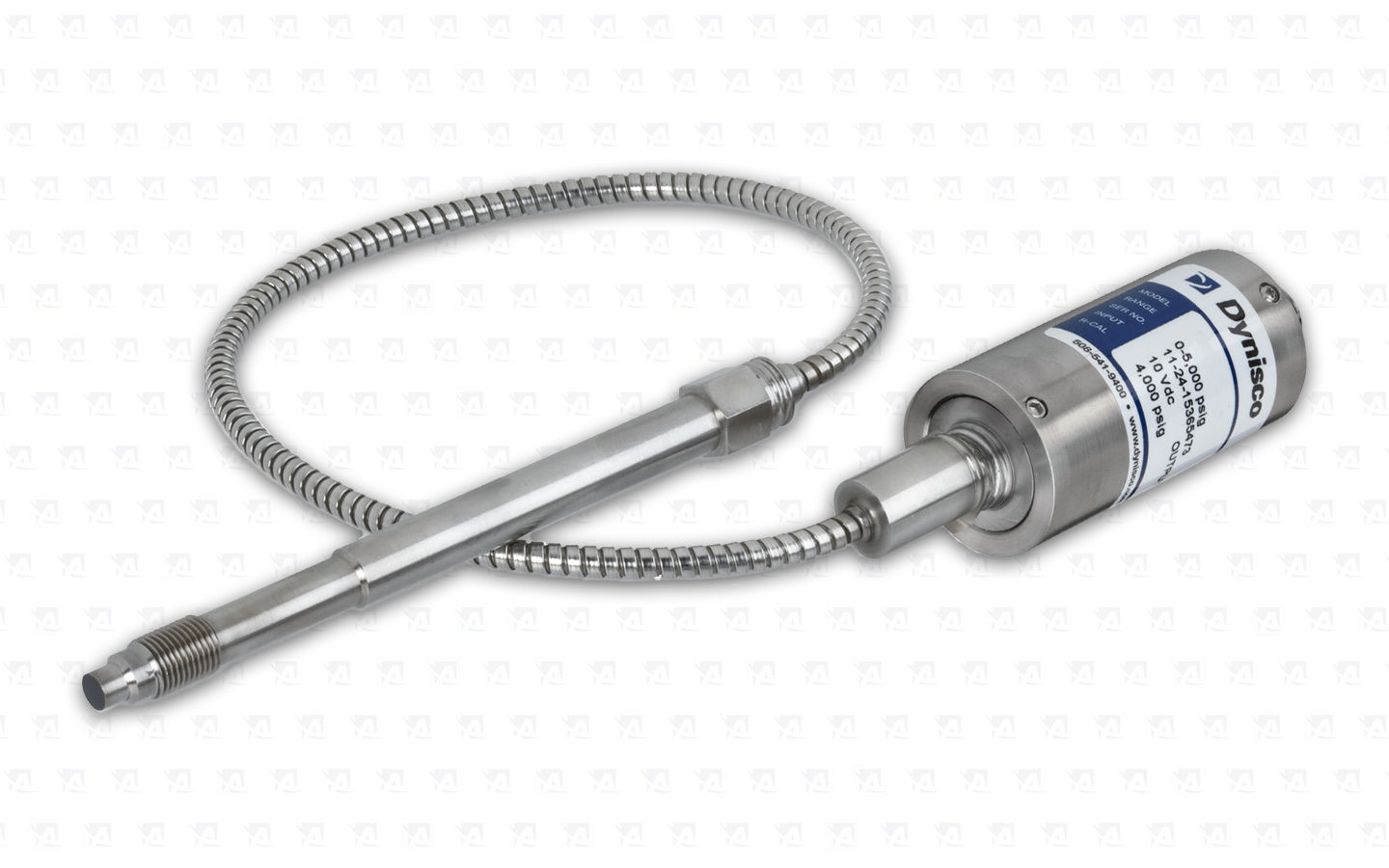

Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

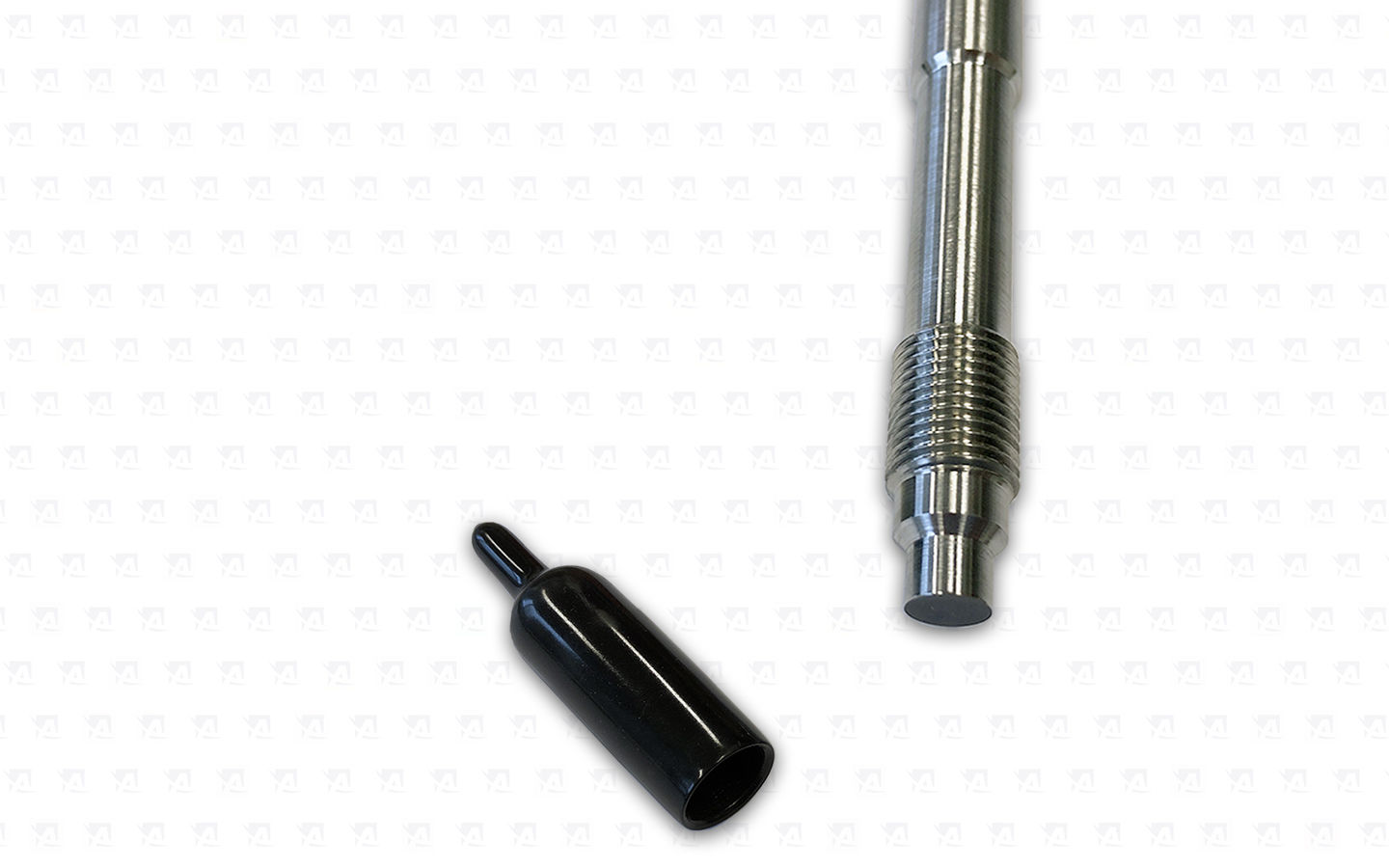

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

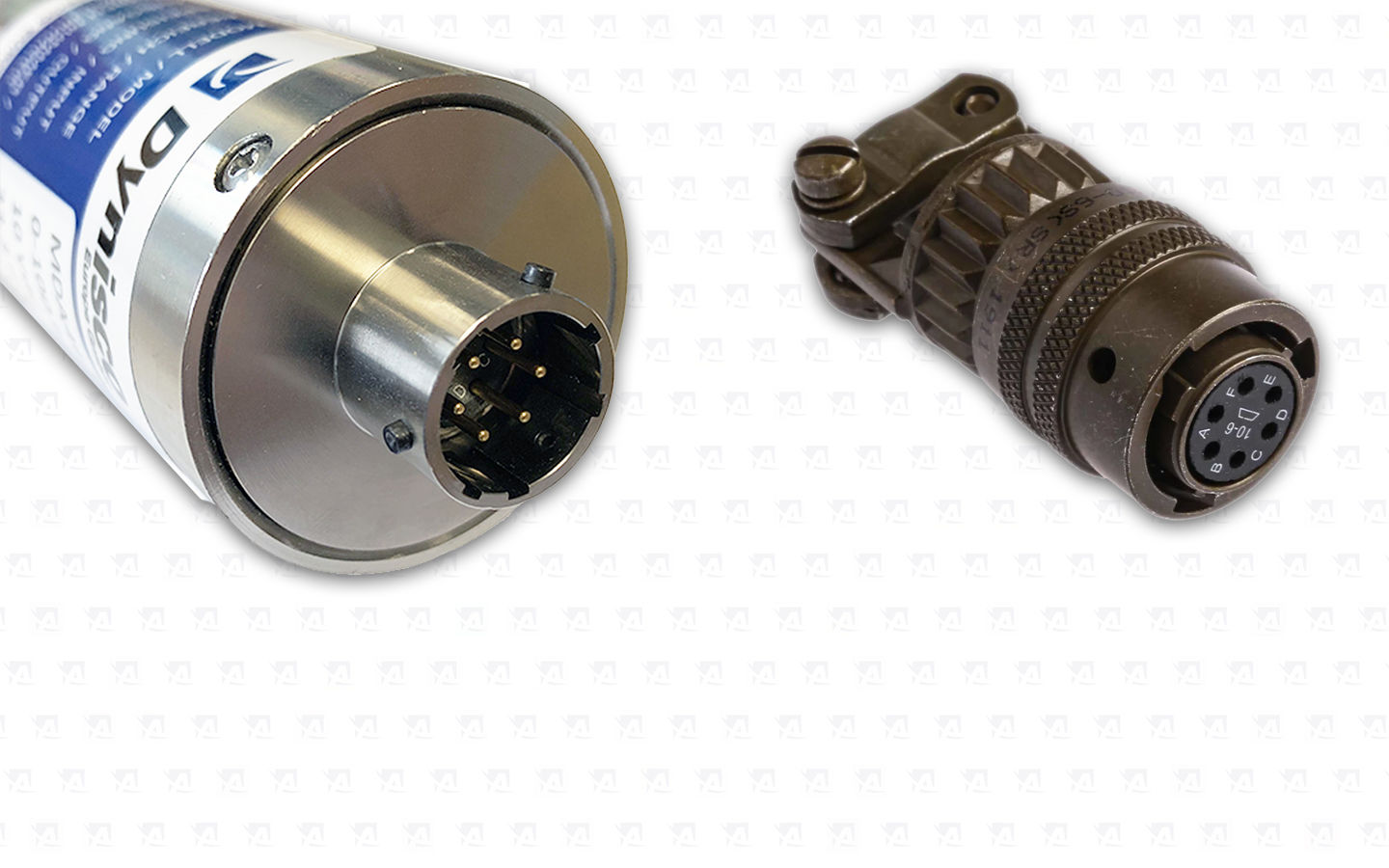

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

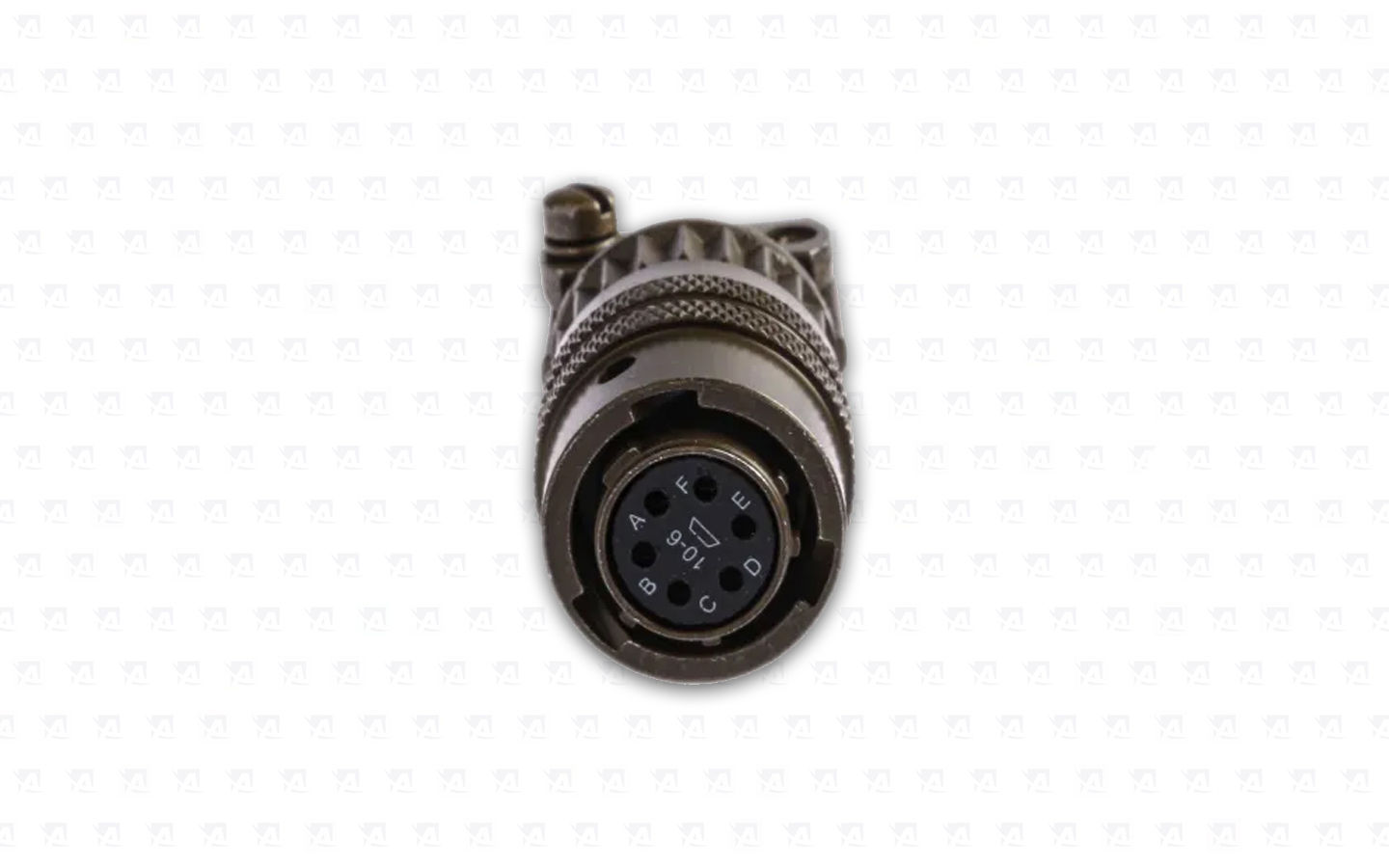

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

MDT460 Snímače tlaku taveniny- S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

MDT462 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou


Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.

TDT463 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem


Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



Elektrické charakteristiky


Rozsah tlaku Čtyřramenný Wheatstoneův můstkový tenzometr (DMS)
Interní kalibrace: 80 % plného rozsahu ±5 %
Odolnost proti úniku: 1000 MΩ při 50 V DC
MDT4XXF
Dvouvodičový mA
Výstupní signál: 4-20 mA
Napájecí napětí: 10-36 V DC
Nulový zůstatek: Nastavitelná 2 % ±5 % plného rozsahu stupnice
Odolnost proti zatížení: Maximum 1.2Ω at 36 V
MDT4XX K / L / M / N
3vodičový V DC
Výstupní signál: K: 0-5 V DC, M: 1-6 V DC
L: 0-10 V DC, N: 1-11 V DC
Napájecí napětí: 15-32 V DC
Odolnost proti zatížení: K: >5 kΩ, M: >5 kΩ,
L: >10 kΩ, N: >10 kΩ
MDT4XX G / H
4vodičový V DC
Výstupní signál: G: 0-5 V DC
H: 0-10 V DC
Supply Voltage: duální ±10 až ±16 V DC
jednoduché 19-32 V DC
Odolnost proti zatížení: G: >5 kΩ, H: >10 kΩ



Teplotní charakteristiky



Membrána

Max. Teplota:  400°C
Posun nuly (v důsledku změny teploty): MDT422 X < 0.2 bar/10ºC
MDT462 X < 0.4 bar/10ºC
Hlava snímače:

Max. Teplota: 85ºC
Posun nuly (v důsledku změny teploty): ±0.2% f.s.v./10°C
Posun citlivosti (v důsledku změny teploty):

MDT422 X ±0,1% f.s.v./10ºC do 50 bar ±0,2% f.s.v./10ºC
MDT462 X ±0.4% f.s.v./10ºC

Technické údaje a provozní charakteristiky




Rozsah tlaku: 0 - 17 bar až 0 - 2000 bar
Přesnost: MDT 422 X ±0.5% f.s.v. do 50 bar ±1% f.s.v.
MDT 462 X ±1.0% f.s.v
Opakovatelnost:

MDT 422 ±0,1 % f.s.v. do 50 bar ±0,2 % f.s.v.
MDT 462 X ±0,2 % f.s.v.

Rozlišení: nekonečné
Maximální přetížení
(bez vlivu na provozní údaje)
2 x tlakový rozsah pro rozsah 1000 a 1400 barů max. 1750 bar a max. 2400 bar pro rozsah 2000 bar
Tlak při roztržení: 6 x rozsah tlaku max. 3000 bar
Materiál přicházející do styku s médii: 15-5 Mat. č. 1.4545, potažený DyMAXem



Průvodce objednáváním snímačů tlaku MDT

MDT460 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

MDT462 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

TDT463 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
