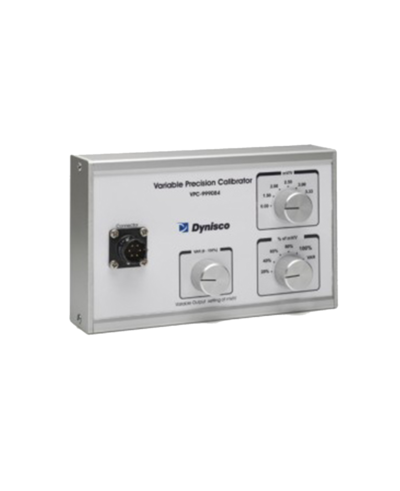

Symulator sygnału czujnika VPC-999084

Symulator sygnału czujnika VPC-999084

VPC-999084 upraszcza rozwiązywanie problemów online z czujnikami, kondycjonerami sygnału i wskaźnikami Dynisco. Jego wyjście można zmieniać w krokach co 20% lub za pomocą potencjometru zmiennego.

Symulator czujnika sygnału VPC-999084

Dokładność:
± 0,25% każdego zakresu skali
Rezystancja mostka:
Wejście: 350 Ohm ± 2,0% (± 5% w zmiennej pozycji)
Pełna wydajność:
Przełącznik obrotowy wybrany zakres skali: 0,0 mV / V ± 0,25%
1,5 mV/V ± 0,25%;
2,0 mV/V ± 0,25%
2,5 mV/V ± 0,25%;
3,0 mV/V ± 0,25%
3,33 mV/V ± 0,25%;
0 do 3,0 mV/V ± 5,0%
(zmienny pojemnik na trymowanie)
  Konfiguracja: Mostek Wheatstone 350 Ohm — tensometr
  Ustawienie zerowe: ± 0,25% pełnej skali
  Pobudzenie: 15 V DC, maksimum
  Złącze elektryczne:

Bendix PT02A - 10 - 6P zastępuje serie PT46X, MDA46X i DYN-X
wzbudzenie + pin C;
Sygnał + pin A;
Wzbudzenie - Pin D;
Sygnał - pin B

  Masa: 500 g
  Notatka: Każdy zakres wyjściowy ma skalibrowane stopnie
Wybrany zakres 20%, 40%, 60%, 80% i 100% mV / V. Potencjometr umożliwia płynną regulację od 0% do 100% 3 mV / V ± 5,0%

MDA 420 | 422 | TDA 432

MDA420 - Czujnik z sztywnym trzpieniem
MDA422 - Czujnik z elastyczną kapilarą
TDA 432 - Kombinowany czujnik ze sztywnym trzpieniem, elastyczną kapilarą i wbudowanym czujnikiem temperatury

Czujniki z tej serii 42x są wyposażone w 6-stykowe złącze gwintowane Bendix i dokładność ±0,25% zakresu ciśnienia. Zasilanie 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość stałego pręta i elastycznej kapilary może być opcjonalnie konfigurowana.

MDA 460 | 462 | TDA 463

MDA 460 - Czujnik z sztywnym trzpieniem
MDA 462 - Czujnik z elastyczną kapilarą
TDA 463 - Kombinowany czujnik ze sztywnym trzpieniem, elastyczną kapilarą i wbudowanym czujnikiem temperatury

Czujniki z tej serii 46x są specyficzne z 6-pinowym złączem bagnetowym i dokładnością wykrywania ± 1,0% całkowitego zakresu ciśnienia. Zasilanie z 10-12 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX.

MDA 410 | 412 | TDA 412 (NaK)

MDA 410 - Konstrukcja bez elastycznej kapilary
MDA 412 - Konstrukcja z elastyczną kapilarą
TDA 412 - Czujnik z elastyczną kapilarą i czujnikiem temperatury



Bez czujnika rtęci z zasilaniem 10-12 Vdc. Spełniają najbardziej rygorystyczne warunki kontrolowane przez FDA - Food and Drug Administration i USDA. Membrana wykonana z materiału Inconel 718 o podwyższonej odporności temperaturowej do 540°C.

MDA 435

MDA 435 — Czujnik ciśnienia topnienia z elastyczną i odsłoniętą kapilarą



Czujniki z tej serii 435 posiadają elastyczną kapilarę z odsłoniętą końcówką montażową, która jest stosowana w obszarze, w którym nie jest możliwe zainstalowanie standardowego czujnika z elastyczną kapilarą i nieruchomym prętem. Każdy model ma inną dokładność. Model 435 ma dokładność 0,50% zakresu ciśnienia. Zasilanie napięciem 10-12 V DC oraz membraną wykonaną z materiału 15-5 PH i pokrytą warstwą DyMAX. Długość elastycznej kapilary może być dowolnie konfigurowana.

MDA 467

MDA 467 - Czujnik z elastyczną i odsłoniętą kapilarą



Czujniki z tej serii 467 posiadają elastyczną kapilarę z odsłoniętą końcówką montażową, która jest stosowana w obszarze, w którym nie jest możliwe zainstalowanie standardowego czujnika z elastyczną kapilarą i nieruchomym prętem. Każdy model ma inną dokładność. Model 467 ma dokładność 1,00% zakresu ciśnienia. Zasilanie napięciem 10-12 V DC oraz membraną wykonaną z materiału 15-5 PH i pokrytą warstwą DyMAX. Długość elastycznej kapilary może być dowolnie konfigurowana.

MDT 420 | 422 | TDT 432

MDT 420 - Konstrukcja bez elastycznej kapilary
MDT 422 - Konstrukcja z elastyczną kapilarą
TDT  432 - Czujnik z elastyczną kapilarą i czujnikiem temperatury

Czujnik ze zintegrowanym wzmacniaczem (przetwornikiem sygnału). Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.

MDT 460 | 462 | TDT 463

MDT 460 - Konstrukcja bez elastycznej kapilary
MDT 462 - Konstrukcja z elastyczną kapilarą
TDT 463 - Czujnik z elastyczną kapilarą i czujnikiem temperatury

Czujnik ze zintegrowanym wzmacniaczem (przetwornikiem sygnału). Dokładność skanowania lepsza niż 1,00% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.

MDT 435

MDT 435 - Czujnik z elastyczną i odsłoniętą kapilarą



Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną. Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.

MDT 467

MDT 467 - Czujnik z elastyczną i odsłoniętą kapilarą



Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną. Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.

Seria ECHO (NaK)

Mercury-free. Trusted for Quality, Reliability and Accurate Performance at an Affordable Price

Dynisco's Echo™ Series of melt pressure sensors offer quality performance and value for plastic processing utilizing standard configurations and pressure ranges. Echo sensors are designed to meet customer requirements by providing a combination of economic value and performance for general extrusion applications while providing a ±0.2% repeatability when measuring process pressures. Use Echo Series sensors when the application requires a quality measurement for optimized control, but not the costs of all the extra features.

Seria ECHO

Trusted for Quality, Reliability and Accurate Performance at an Affordable Price

Dynisco's Echo™ Series of melt pressure sensors offer quality performance and value for plastic processing utilizing standard configurations and pressure ranges. Echo sensors are designed to meet customer requirements by providing a combination of economic value and performance for general extrusion applications while providing a ±0.2% repeatability when measuring process pressures. Use Echo Series sensors when the application requires a quality measurement for optimized control, but not the costs of all the extra features.

Seria Vertex

Vertex jest dokładniejszy niż jakikolwiek inny czujnik wypełniony rtęcią i jest idealny do zastosowań przemysłowych, które wymagają niskiego ciśnienia.
Szybsza reakcja i najdokładniejsze wykrywanie ciśnienia dzięki nowej konstrukcji. Zasilanie do wyboru oraz sygnały wyjściowe (mV / V - mA - VDC). Niezwykle wytrzymała membrana wykonana z Inconelu 718 i pokryta DyMax ® gwarantuje bardzo długą żywotność nawet w najbardziej ekstremalnych warunkach.

PT 420 | 422 | TPT 432

PT 420 - Konstrukcja bez elastycznej kapilary
PT 422A - Konstrukcja z elastyczną kapilarą
TPT 432A - Czujnik z elastyczną kapilarą i czujnikiem temperatury


Czujniki o wysokiej dokładności ± 0,50% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 8-pinowe złącze gwintowane.

PT 460 | 462 |TPT 463

PT 460F - Konstrukcja bez elastycznej kapilary
PT 462F - Konstrukcja z elastyczną kapilarą
TPT 463F - Czujnik z elastyczną kapilarą i czujnikiem temperatury


Czujniki o wysokiej dokładności ± 1,0% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 6-pinowe złącze bagnetowe.

PT 435A

Czujnik z elastyczną i odsłoniętą kapilarą


Modele PT 435 i PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.

PT 467E

Czujnik z elastyczną i odsłoniętą kapilarą


Modele PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.

PT 467 XL

Przetworniki ciśnienia z serii PT 467XL to idealny wybór do zastosowań o wysokiej dokładności i minimalnej przestrzeni montażowej. Modele PT 467XL mają dokładność ±0,5% zakresu i odsłoniętą kapilarę o średnicy 1,5 mm, która umożliwia gięcie w promieniu 1/16 cala. Czujniki są dostarczane z membraną Dymax®, która zapewnia zwiększoną odporność na zużycie, a tym samym dłuższą żywotność. Czujniki oznaczone XL mają osłonę (elastyczną kapilarę) aż do końcówki czujnika.

PT 418 | PT419 | TPT419 (Oil)

PT418 - Konstrukcja bez elastycznej kapilary
PT419 - Konstrukcja z elastyczną kapilarą
TPT419 -Czujnik z elastyczną kapilarą i czujnikiem temperatury

Model PT418 | PT419 | TPT419 wykorzystuje olej mineralny jako wypełniacz, który spełnia wymagania FDA i USDA, a jednocześnie umożliwia dokładne wykrywanie ciśnienia w procesach, w których nie można stosować wypełniaczy rtęciowych. Modele te są idealne do zastosowań medycznych, spożywczych lub opakowaniowych.

PT 415D (NaK)

PT415D - Zmywalny czujnik z wypełnieniem (NaK). Konstrukcja bez elastycznej kapilary.



Przetwornik ciśnienia PT415D to idealny wybór do zastosowań spożywczych i medycznych, które wymagają wysokiej dokładności i łatwej konserwacji. Jest to czujnik zmywalny z izolowanym okablowaniem typu 1/2-14 NPT lub opcjonalnym 6-pinowym hermetycznie izolowanym złączem bendix. PT 415D zawiera ładunek wysokotemperaturowy (NaK, sodowo-potasowy) i membranę Inconel. Spełnia przepisy i wymagania higieniczne FDA i USDA.

PT 4194 (Oil) 4-20mA

Czujniki PT4194 zapewniają standardowy sygnał o natężeniu 4-20 mA przeznaczony do pracy z DCS i PLC. Jest to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Jego wypełnienie składa się z oleju mineralnego, który spełnia wymagania FDA 21 CFR 178.3620, 21 CFR 172.878 i 21 CFR 573.680

PT4195 (Oil) 0-5 Vdc

PT4195 to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Wkład czujnika jest olejem mineralnym, który spełnia wymagania określone przez USDA i FDA.

PT4674 (4-20 mA)

Model PT4674 to specjalny wariant czujnika ciśnienia z odsłoniętą kapilarą, który ma sygnał wyjściowy 4-20 mA. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.

PT4675 (0-5 Vdc)

Model PT4675 to specjalna odmiana czujnika ciśnienia z odsłoniętą kapilarą, która ma sygnał wyjściowy 0-5Vdc. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.

PT4676 (0-10Vdc)

Model PT4676 to specjalna odmiana czujnika ciśnienia z odsłoniętą kapilarą, która ma sygnał wyjściowy 0-10Vdc. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.

PT 4654XL

Modele PT4654 są idealne do pomiaru ciśnienia topnienia w dyszy lub kanale dystrybucyjnym aplikacji formowania wtryskowego.

Elastyczna kapilara waha się od obudowy z elektroniką do zainstalowanej końcówki w stopie maszyny, gwarantując niezrównaną wytrzymałość i wydłużoną żywotność czujnika.

PT 4655XL

PT 4655XL — Czujniki ciśnienia stopu do zastosowań w formowaniu wtryskowym

Modele PT4655XL są idealne do pomiaru ciśnienia w dyszy lub kanale dystrybucyjnym aplikacji wtryskowych. Elastyczna kapilara rozciąga się od obudowy elektroniki do końcówki zainstalowanej w stopionym urządzeniu, co gwarantuje niezrównaną wytrzymałość i dłuższą żywotność czujnika

PT 4656XL

PT 4656XL — Model czujnika do zastosowań w formowaniu wtryskowym

Modele PT 4656XL są idealne do pomiaru ciśnienia topnienia w dyszy lub kanale dystrybucji w aplikacjach formowania wtryskowego. Elastyczna kapilara waha się od obudowy z elektroniką do zainstalowanej końcówki w stopie maszyny, gwarantując niezrównaną wytrzymałość i wydłużoną żywotność czujnika

PT130 | PT140 | PT150 | PT160 Hydraulické snímače

PT 130 = 3 mV/V
PT 140 = 5 V Dc
PT 150 = 10 V Dc
PT 160 = 4 až 20 mA



PT130, PT140, PT150 i PT160 są przeznaczone do pomiaru ciśnienia hydraulicznego na wtryskarkach. Seria PT wytrzymuje cykliczne ciśnienie i zapewnia doskonałą wydajność nawet w trudnych warunkach. Zmiany w profilu ciśnienia hydraulicznego wskazują na nieregularności podczas faz wtrysku wraz z napełnianiem operacji formowania i dostarczają informacji o stabilności całego układu.

PT139 | PT139A

Czujniki ciśnienia PT139 i PT139A Dynisco są przeznaczone do pomiaru ciśnienia hydraulicznego w ekstremalnych warunkach testowych dla pojazdów, stojaków i innych zastosowań hydraulicznych i pneumatycznych. Czujniki te wytrzymują cykliczne ciśnienie i zapewniają doskonałą wydajność w trudnych warunkach przemysłowych.
Kompaktowa i solidna konstrukcja jest idealna do zastosowań o ograniczonej przestrzeni. W pełni spawana konstrukcja stalowa jest idealna do wymagających zastosowań przemysłowych. Dzięki uszczelnieniu są przyjazne dla środowiska, a tym samym zapobiegają niepożądanemu zanieczyszczeniu systemu.

PT199 Czujnik ciśnienia

Czujnik ciśnienia PT199 przeznaczony jest do pomiaru ciśnienia w układach turbinowych. Dostarcza informacji o ciśnieniu lub temperaturze w układach gazowych lub paliwowych, takich jak turbiny gazowe, w celu regulacji przepływu gazu lub paliwa.

PT303 Czujnik ciśnienia

Czujnik ciśnienia PT303 Dynisco jest przeznaczony do zastosowań we wszystkich zastosowaniach ciśnieniowych w strefach zagrożonych wybuchem. Dzięki wysokiej wydajności i szerokiemu zakresowi ciśnienia oferuje bezproblemową pracę i elastyczność, aby spełnić wszystkie Twoje wymagania.

PT311JA Czujnik ciśnienia

Zmywalny przetwornik ciśnienia Dynisco PT311JA jest przeznaczony do zastosowań wymagających portu ciśnieniowego o zerowej objętości. Wpuszczona membrana poprawia charakterystykę częstotliwościową. PT311JA ma pełny zakres sygnału wyjściowego 3 mV / V i oferuje niezawodny i dokładny pomiar ciśnienia gazów, lepkich cieczy.

Przetwornik ciśnienia PT375

Przetwornik ciśnienia Dynisco PT 375 jest przeznaczony do zastosowań wymagających portu ciśnienia o zerowej objętości, szybkiego czasu odpowiedzi i surowych standardów czystości. Wysokociśnieniowe uszczelnienie metal-metal zapewnia niezawodny pomiar ciśnienia szlamu, lepkich cieczy i innych mediów, które można homogenizować.

EPR4 Push Rod Sensors

Řada EPR4 jsou snímače disponující ±0.5% přesností ideální pro potravinářské nebo lékařské aplikace vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Technologie Push Rod design je vhodný především pro potravinářské nebo zdravotnické aplikace s možností plněných systémů. EPR4 poskytují průmyslový standardní v podobě zesíleného signálu 4-20 mA určený pro práci s DCS a PLC. Model EPR4 je k dispozici v různých tlakových variantách.
