MDT420 | 422 | TDT432
Zesilovače signálu řady MDT převádějí procesní tlak na zesílený signál pro dálkový přenos bez rušení. Všechny modely jsou k dispozici v provedení 4-20 mA, 0-5 VDC a 0-10 VDC, ve dvou-, tří- a čtyřvodičovém provedení. Do vylepšené řady MDT bylo začleněno mnoho funkcí, které se nacházejí ve standardní řadě Dynisco MDA, včetně osvědčené konstrukce tenzometrického snímače pro stabilní provoz, včetně flexibilní kapilární konstrukce. Snímače mají interní digitální kalibraci.
Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.
Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí
Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou
Koncovka snímače a kompatibilní kabelový konektor
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
MDT420 Snímače tlaku taveniny- S pevnou tyčí
Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.
MDT422 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou
Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
TDT432 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem
Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
Elektrické charakteristiky
| Rozsah tlaku |
Čtyřramenný Wheatstoneův můstkový tenzometr (DMS) |
| Interní kalibrace: |
80 % plného rozsahu ±5 % |
| Odolnost proti úniku: |
1000 MΩ při 50 V DC |
MDT4XXF
|
Dvouvodičový mA
|
| Výstupní signál: |
4-20 mA |
| Napájecí napětí: |
10-36 V DC |
| Nulový zůstatek: |
Nastavitelná 2 % ±5 % plného rozsahu stupnice |
| Odolnost proti zatížení: |
Maximum 1.2Ω at 36 V |
MDT4XX K / L / M / N
|
3vodičový V DC
|
| Výstupní signál: |
K: 0-5 V DC, M: 1-6 V DC
L: 0-10 V DC, N: 1-11 V DC |
| Napájecí napětí: |
15-32 V DC |
| Odolnost proti zatížení: |
K: >5 kΩ, M: >5 kΩ,
L: >10 kΩ, N: >10 kΩ |
MDT4XX G / H
|
4vodičový V DC
|
| Výstupní signál: |
G: 0-5 V DC
H: 0-10 V DC |
| Supply Voltage: |
duální ±10 až ±16 V DC
jednoduché 19-32 V DC |
| Odolnost proti zatížení: |
G: >5 kΩ, H: >10 kΩ |
Teplotní charakteristiky
Membrána
|
|
| Max. Teplota: |
400°C |
| Posun nuly (v důsledku změny teploty): |
MDT422 X < 0.2 bar/10ºC
MDT462 X < 0.4 bar/10ºC |
Hlava snímače:
|
|
| Max. Teplota: |
85ºC |
| Posun nuly (v důsledku změny teploty): |
±0.2% f.s.v./10°C |
| Posun citlivosti (v důsledku změny teploty): |
MDT422 X ±0,1% f.s.v./10ºC do 50 bar ±0,2% f.s.v./10ºC
MDT462 X ±0.4% f.s.v./10ºC
|
Technické údaje a provozní charakteristiky
| Rozsah tlaku: |
0 - 17 bar až 0 - 2000 bar |
| Přesnost: |
MDT 422 X ±0.5% f.s.v. do 50 bar ±1% f.s.v.
MDT 462 X ±1.0% f.s.v |
| Opakovatelnost: |
MDT 422 ±0,1 % f.s.v. do 50 bar ±0,2 % f.s.v.
MDT 462 X ±0,2 % f.s.v.
|
| Rozlišení: |
nekonečné |
Maximální přetížení
(bez vlivu na provozní údaje) |
2 x tlakový rozsah pro rozsah 1000 a 1400 barů max. 1750 bar a max. 2400 bar pro rozsah 2000 bar |
| Tlak při roztržení: |
6 x rozsah tlaku max. 3000 bar |
| Materiál přicházející do styku s médii: |
15-5 Mat. č. 1.4545, potažený DyMAXem |
Průvodce objednáváním snímačů tlaku MDT

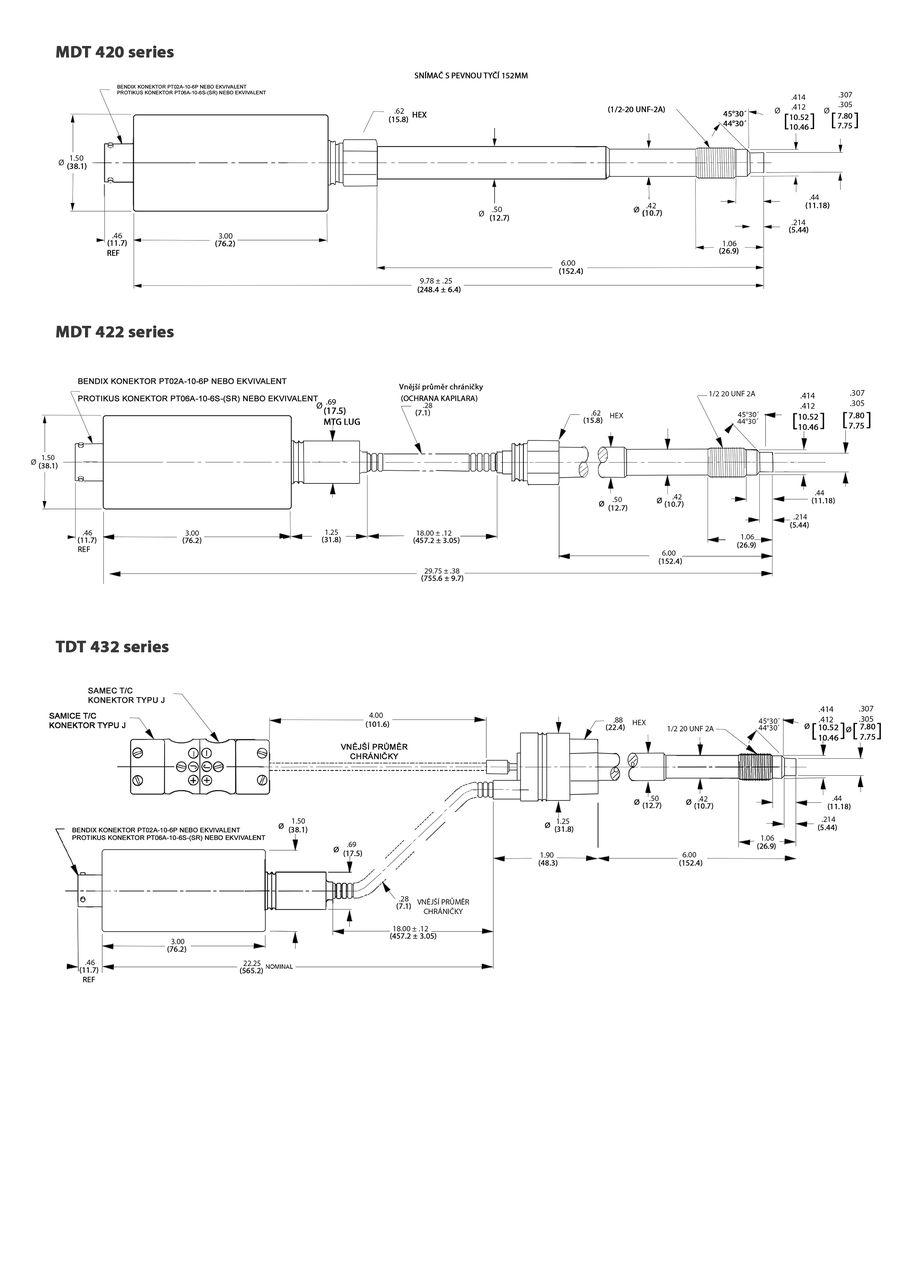

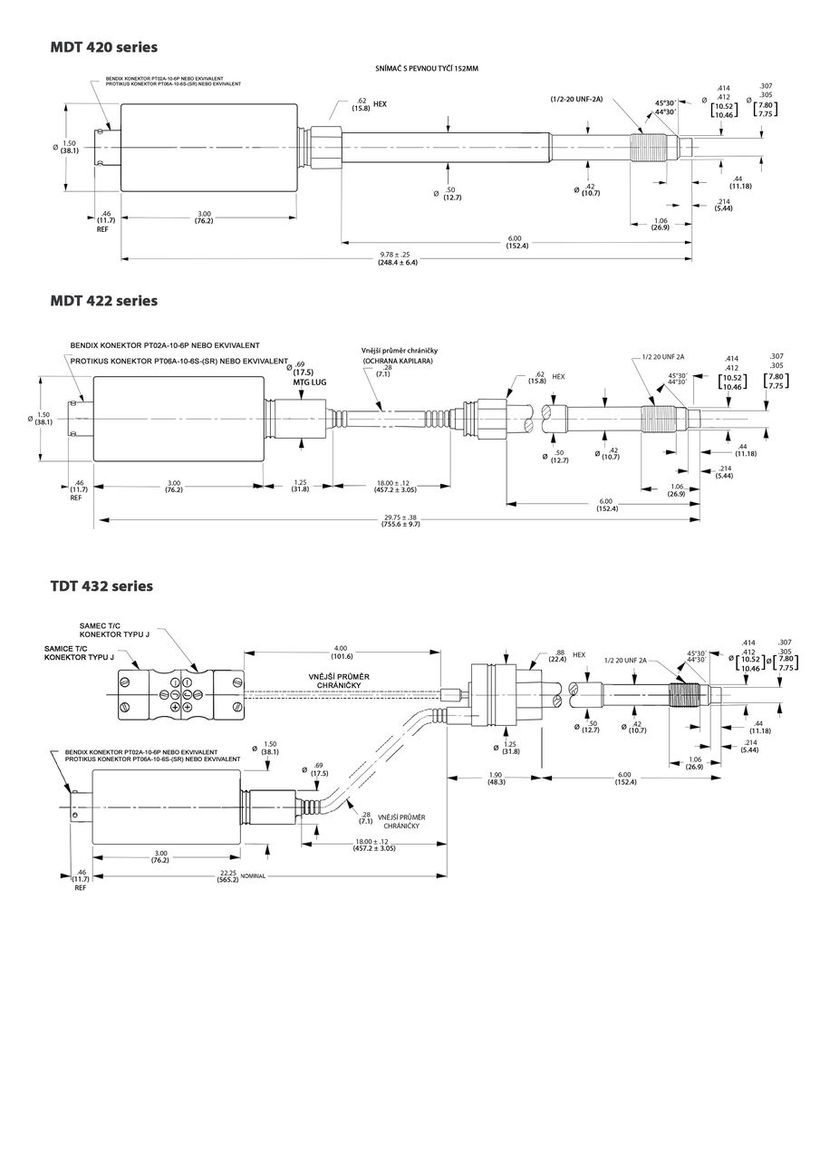

MDT420 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
MDT422 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
TDT432 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
