Riskantní aplikace

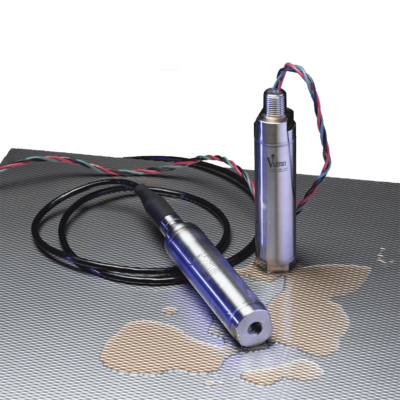

Model 948 Tlakový snímač

Model 948 Barometrický tlakový snímač

Model 948 je nízkotlaký snímač s komunikací HART® společnosti Viatran se schválením pro instalaci v nebezpečných aplikacích s rizikem výbuchu. Aplikace použití jako snímání hladiny palivové nádrže, plynové kompresory, chemické zpracování.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

PERFORMANCE PRESSURE TRANSDUCERS

Viatran offers a variety of high accuracy pressure transducers and transmitters in mV/V, V, mA, and digital outputs to meet your varied requirements. Our high accuracy pressure transmitters range from 0.1% and lower. In some cases, the high accuracy is fixed; and, in other cases, high accuracy is optional.

However, if you have any doubts about the correct installation, do not hesitate to contact our technicians. We are ready to provide support and offer the ideal solution for your application.

MODEL 948 PRESSURE TRANSMITTER

4-20 mA HART® Signal, Hazardous Location Approvals, 0-1.5 thru 5K psi


570 provides a rugged, sealed solution for hazardous rated and harsh environments. All welded construction and stainless steel surfaces makes the 570 ideal for corrosive environments. The transmitters O-ring free design ensures reliability with corrosive media. Viatran’s 570 FM approved labelled units are designed to meet NEC/API Dual Seal requirements. For the most corrosive environments, Hastelloy, Inconel, and 316 SS wetted parts are available.

Performance characteristics

Full Scale Pressure Ranges 0-3 thru 0-5K PSIA, PSIG, PSIS
Turndown 10:1 with no degradation on static accuracy or thermal effect
Combined Accuracy (Non-Linearity, Hysteresis, Repeatability) ≤±0.2% FSI
Total Performance <±0.1% /span/±50°F
Thermal Effect Over operating range: <0.35% at 1:1 -30°F to 185°F
Full Scale Output (FSO) 16 mA ± 0.1% FSO
Dynamic Response Time < 300 mSec to reach 63% FSO
Operating Temperature Range -40° F to 185° F
Non-Operating Temperature Range -65° F to 250° F
Digitally compensated at 6 points from -30° F to 185° F

Electrical characteristics

Supply Voltage 11.5 VDC min with 230 Ohms load
Power Supply Regulation ±0.02% FSO per Volt
Output Signal Two wire 4 to 20 mA. Digital process signal super-imposed on a 4-20 mA signal, available to any host computer system conforming to HART protocol.
Load Impedance 230 Ohms to 1,100 Ohms for HART communication
Circuit Protection Reverse polarity protected.
Insulation Resistance > 200 MegOhms between all terminals in parallel and at the transmitter case.
RFI/EMI Suppression Negligible effect to 500 Mhz at
Electrical Connection 1/2" NPT Male, 3 Wires, 18AWG, 72"L
Color Wire Code
Red   + Signal
Black   - Signal
Green   Case Ground

Materials of Construction

Wetted Materials

316 stainless steel

Housing

316 stainless steel

Shock Limitation 100 G’s
Weights 24 oz. (0.680 kilograms)
Identification Laser etched onto body
Mounting May be mounted by process piping, electrical con-duit, or optional mounting bracket to 2" pipe.

Mechanical characteristics

Pressure Connection 1/4" NPT(F)
Proof Pressure

0-3 thru 0-500         3 times or 1,200 PSI, whichever is less
0-750 thru 0-5000  3 times or 10,000 PSI, whichever is less

Burst Pressure

0-3 thru 0-500    5 times or 2,400 PSI, whichever is less
0-750 thru 0-5000    5 times or 10,000 PSI, whichever is less

Options

CL
Extra lead length
DF
Bleed port (10K PSI and below)
DQ
Oxygen cleaning
EA
Special calibration
NG
ATEX Flameproof label
NH
Customer specified CE label
NK
ATEX Intrinsic Safety/Nonincendive label
NX
CSA Intrinsic Safety label
NY
FM Explosion Proof /Dust Ignition Proof label
NZ
FM Nonincendive label
TF
FM Intrinsic Safety label
TJ
CSA Div/Zone 2 label
TK
ATEX Type N Label
YI
1/8" NPT(F)
YM
1/4" high pressure tube F250-C
YN
3/8" NPT(F)
YR
1/2" NPT(F)
YS
3/8" high pressure tube F375-C
ZC
Cable gland connection
ZU
Direct coupled cable
TW
Russia EACEx Flameproof


Drawings







P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
