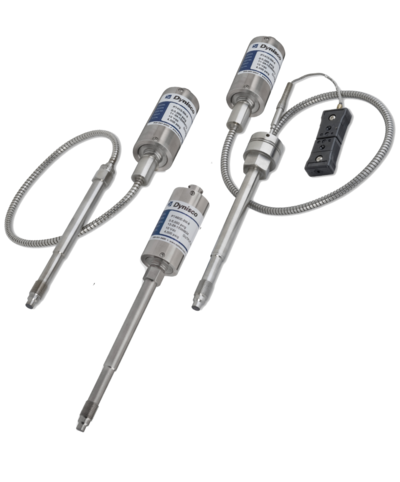

MDA 460 | 462 | TDA 463
| MDA 460 462 | TDA 463 to czujniki o dokładności 1,0% ± całkowitego zasięgu, idealne do zastosowań wymagających prostej instalacji, powtarzalności i niezawodności. Czujniki te stanowią standard branżowy z sygnałem wyjściowym 3,33 mV/V, który jest przeznaczony do współpracy z większością wskaźników ciśnienia i regulatorów. Czujniki MDA 46x są wyposażone w 6-pinowe złącze Bendix oraz opcjonalne termopary lub RTD, które są dostępne w celu zapewnienia jednoczesnego pomiaru zarówno ciśnienia, jak i temperatury topnienia (modele TDA). Czujniki są wyposażone w gwint UNF 1/2-20" do montażu w standardowych otworach montażowych i mogą być dostarczane z szeregiem dodatkowych złączy i połączeń.
Wszystkie czujniki z tej serii można skonfigurować zgodnie z własnymi potrzebami. Skontaktuj się z nami, chętnie Ci pomożemy.
MDA 460 — Czujnik ciśnienia topnienia w konstrukcji z prętem stałym
MDA 462 - Czujnik ciśnienia stopu w wykonaniu z elastyczną kapilarą
MDA 463 - Czujnik ciśnienia stopu w wykonaniu kombinowanym z czujnikiem temperatury

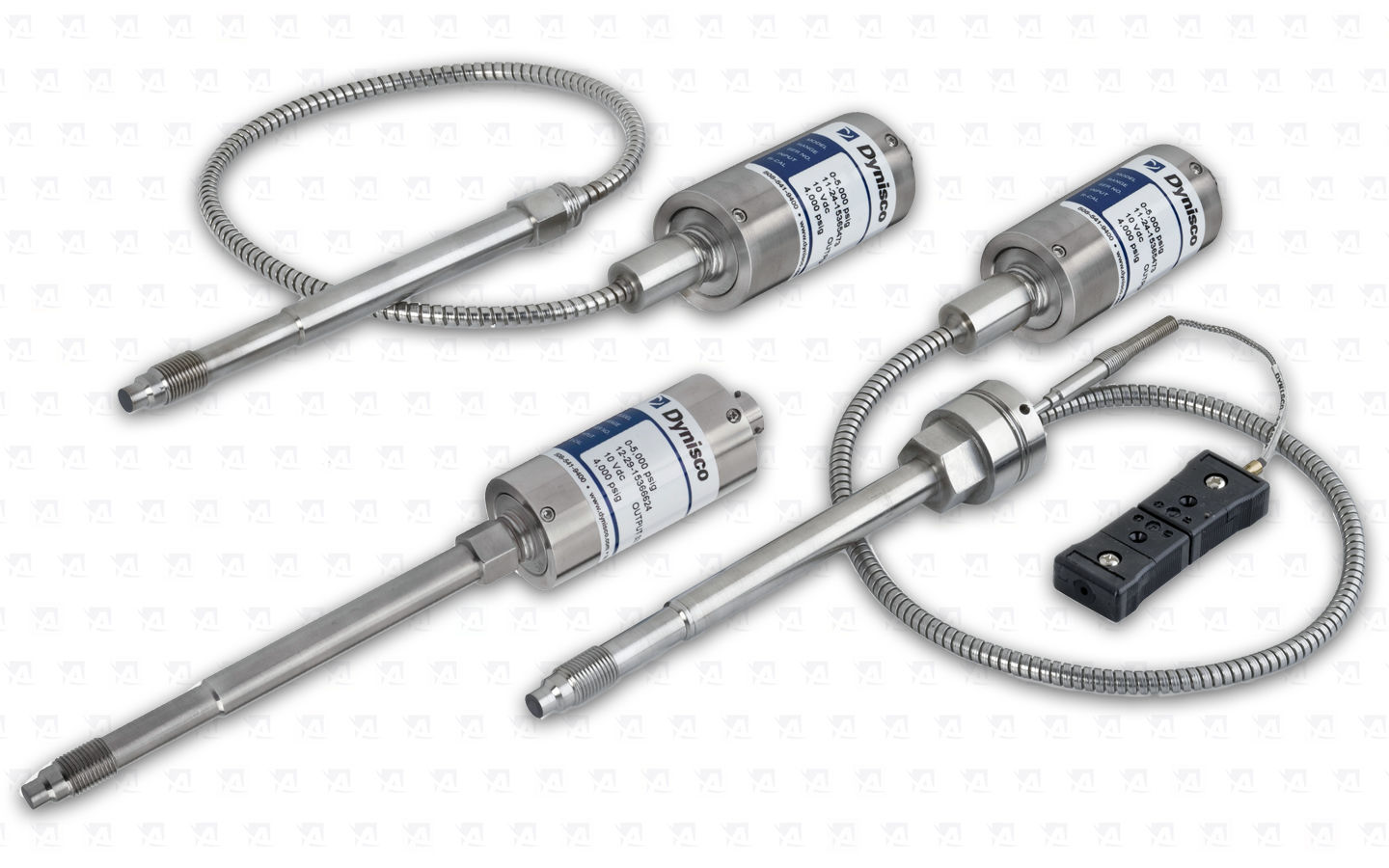

Seria MDA 460 czujników ciśnienia stopu

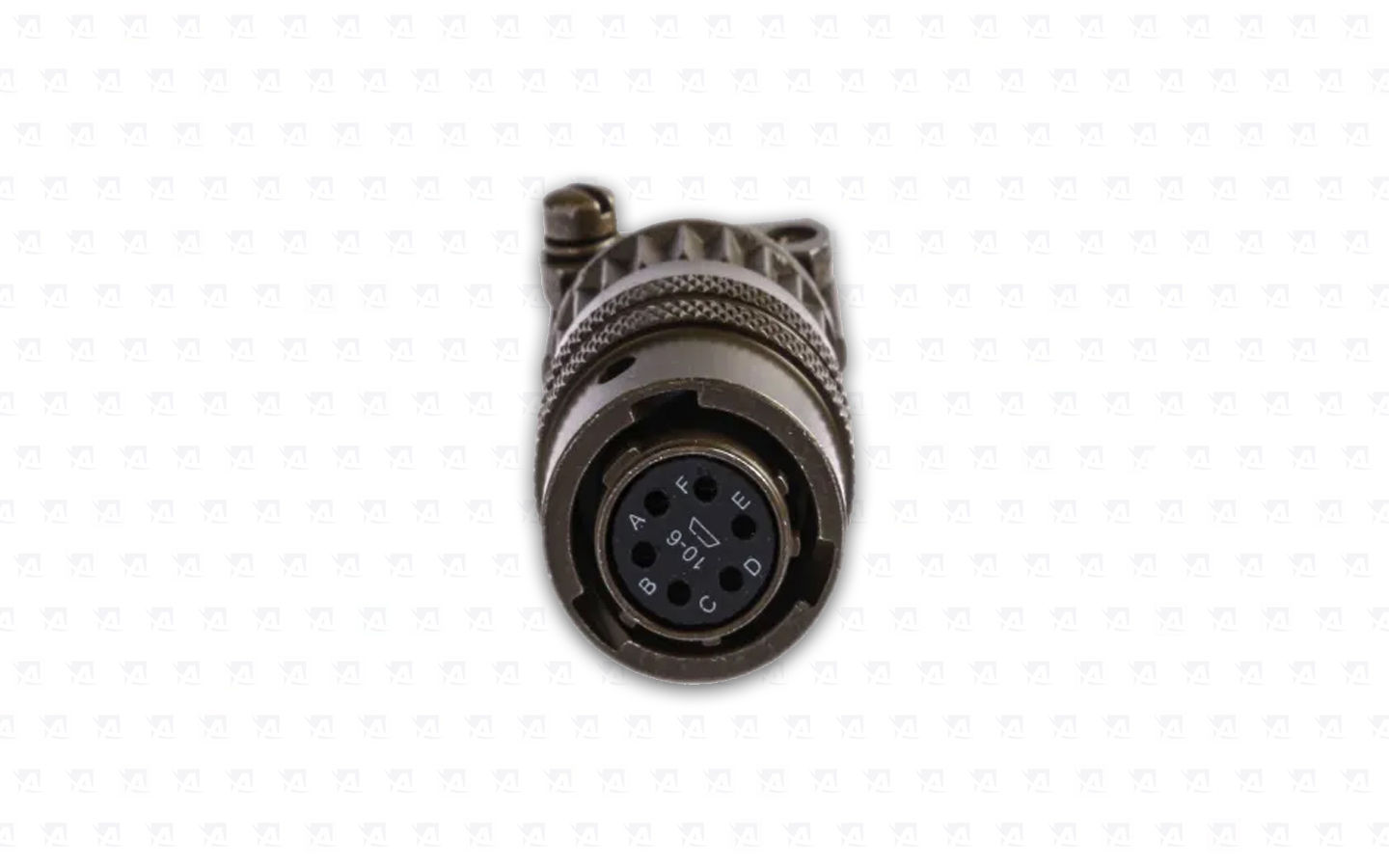

Szczegół - Złącze bagnetowe Amphenol 6-PIN

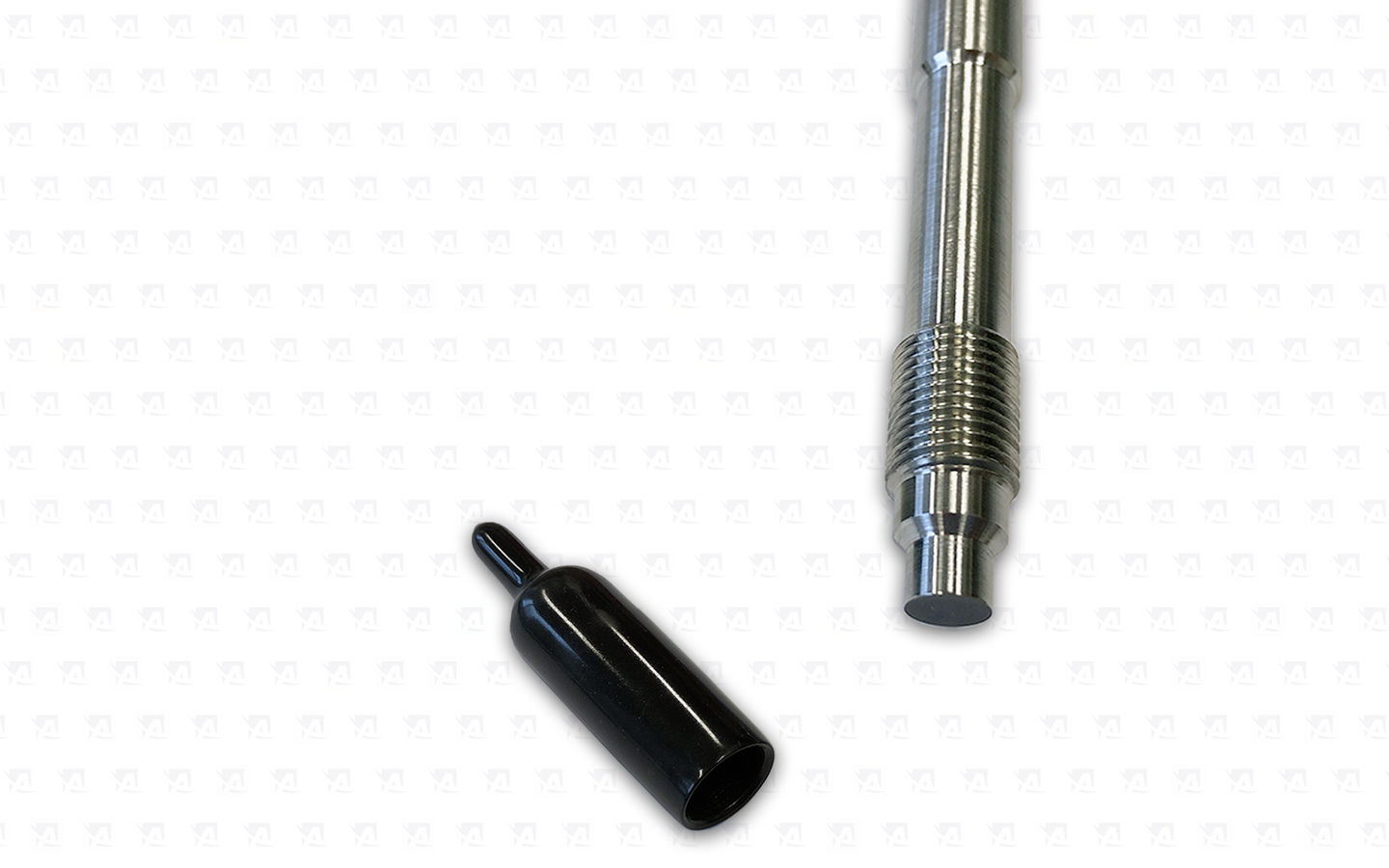

Standardowe przyłącze procesowe czujnika 1/2-20 UNF z pokrywą membrany.

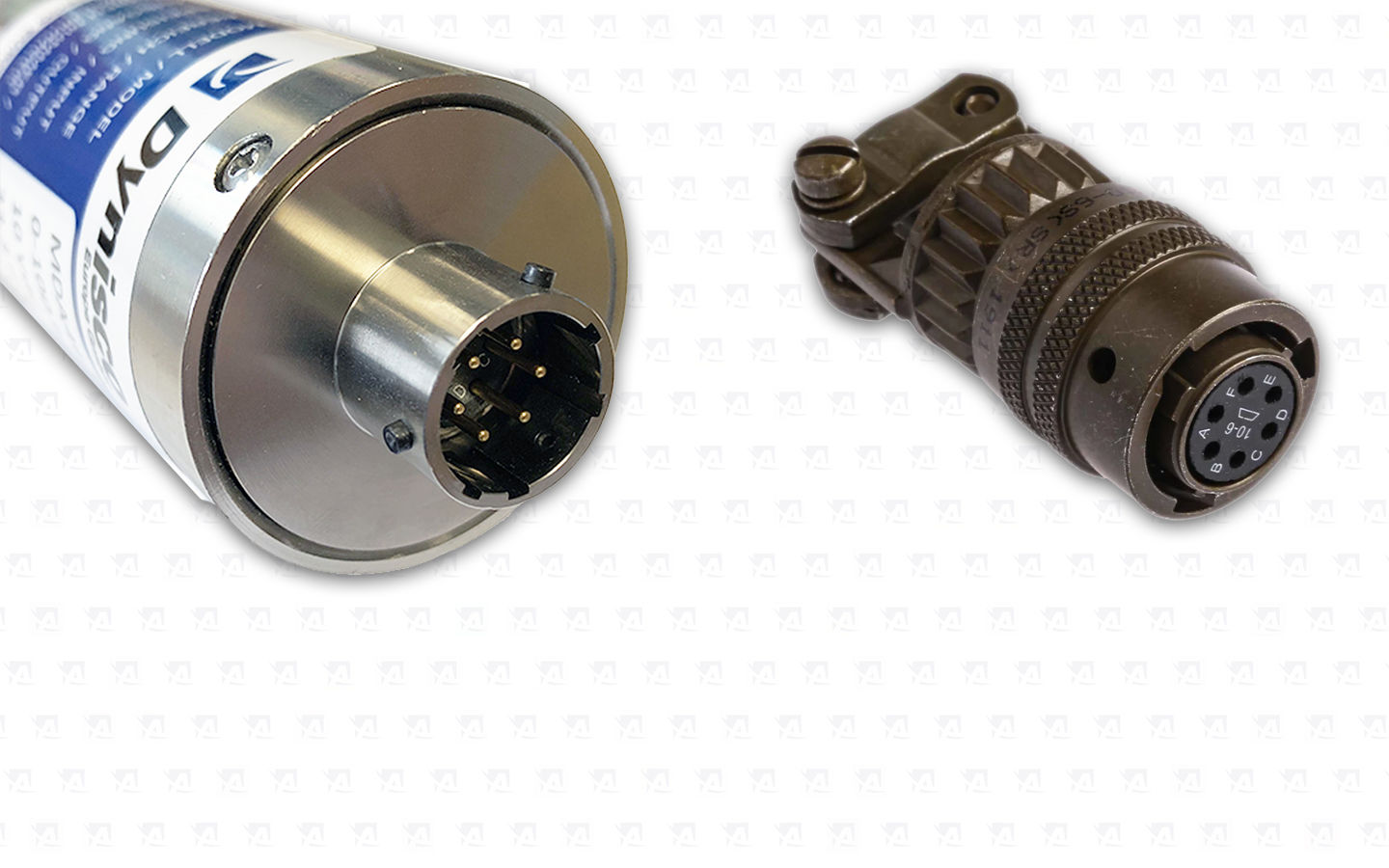

Zacisk czujnika i kompatybilne złącze kabla
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
Wysoka dokładność, prosta instalacja, powtarzalność i niezawodność
Nasze czujniki ciśnienia oferują wydajne, dokładne i trwałe rozwiązania do niezawodnego i bezpiecznego pomiaru ciśnienia. Czujniki te są wykorzystywane w różnych obszarach przemysłowych, gdzie monitorują i mierzą ciśnienie stopionych materiałów, zapewniając optymalne działanie procesów produkcyjnych. Ze względu na ich odporność na wysokie temperatury i ciśnienia, które są typowe dla tych zastosowań, stanowią one odpowiedni wybór do różnych zastosowań. Wybierając czujnik, należy wziąć pod uwagę specyficzne wymagania danego zastosowania, takie jak zakres temperatur, zakres ciśnień i materiały, z którymi czujnik będzie współpracował. Prawidłowy wybór czujnika gwarantuje wiarygodne i dokładne wyniki oraz długą żywotność urządzenia bez żadnych problemów. Instalacja czujnika w otworze montażowym linii produkcyjnej jest prosta.

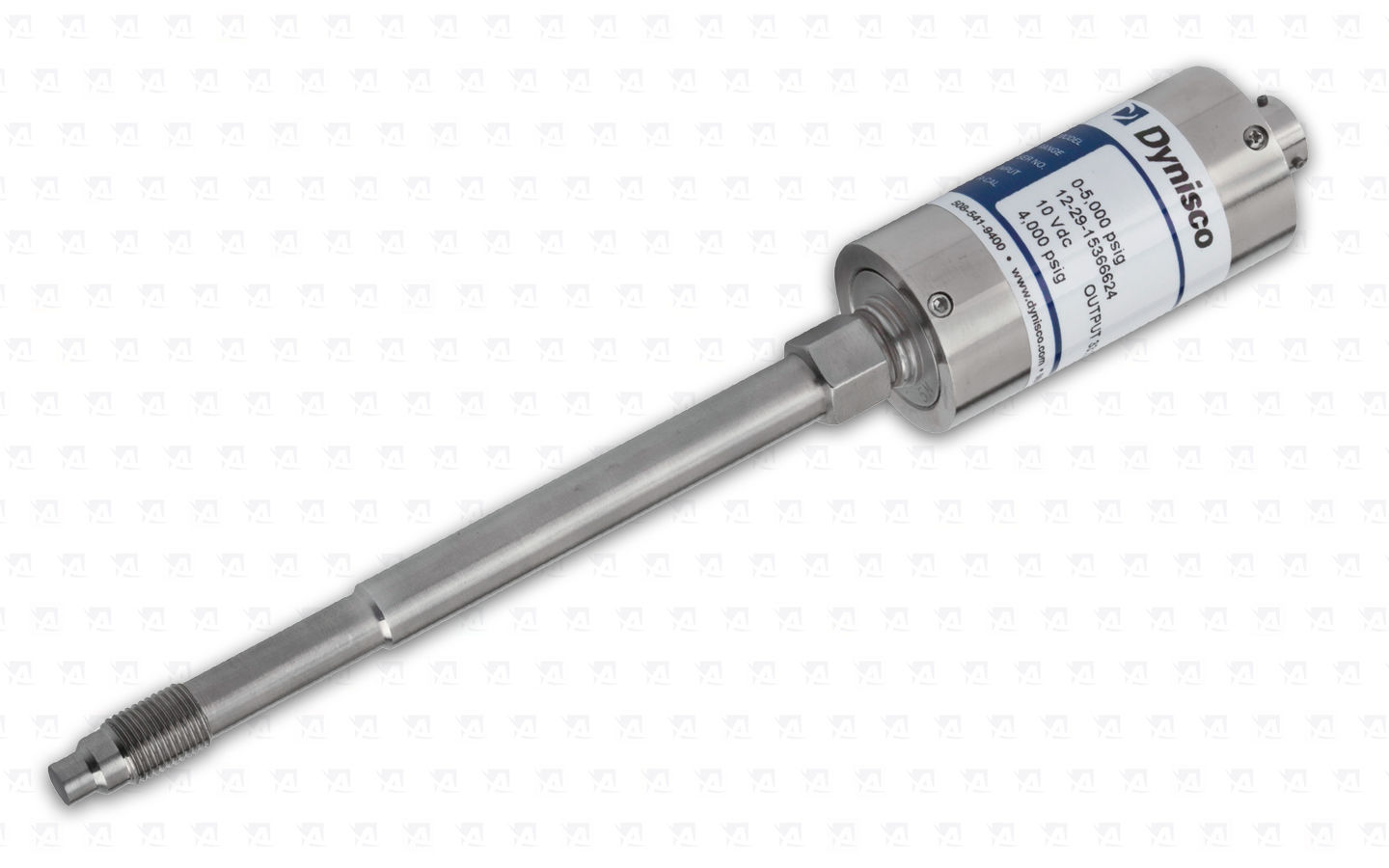

Czujniki ciśnienia MDA460 - ze sztywnym trzpieniem
Czujniki ciśnienia ze sztywnym trzpieniem można łatwo zainstalować w otworze montażowym linii produkcyjnej, zapewniając prostą i solidną konstrukcję, która jest odpowiednia do zastosowań, w których czujnik nie jest narażony na promieniowanie cieplne z linii, a elektronika nie jest narażona na ekstremalne temperatury. Nie zalecamy instalowania tych czujników w pozycji pionowej nad linią (pozycja godziny 12), ponieważ promieniowanie cieplne może negatywnie wpływać na żywotność elektroniki czujnika. W takich przypadkach zalecamy użycie czujnika z elastyczną kapilarą, która pozwala na przekierowanie elektroniki z dala od promieniowania cieplnego, zapewniając długą żywotność czujnika. Główne zalety tego typu czujników obejmują odporność na uderzenia i wibracje, dzięki czemu są one odporne na naprężenia mechaniczne, co zwiększa ich żywotność i zmniejsza potrzebę konserwacji. Charakteryzują się one również wysoką dokładnością, zapewnioną przez wysokiej jakości materiały i zaawansowaną technologię pomiarową, co ma kluczowe znaczenie dla wydajnej kontroli procesu.

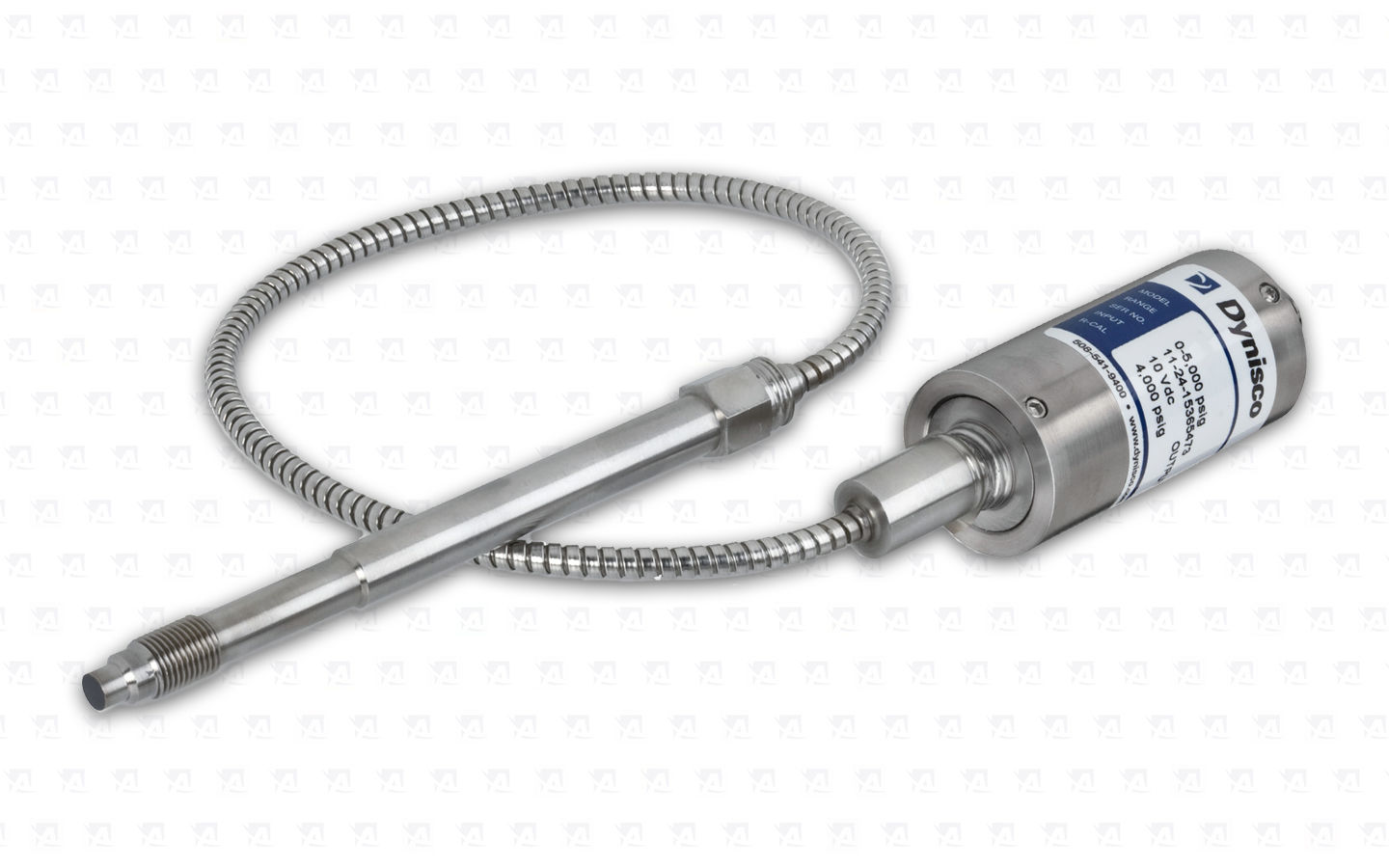

Czujniki ciśnienia MDA462 - ze sztywnym trzpieniem i elastyczną kapilarą
Czujniki ciśnienia z elastycznymi kapilarami stanowią profesjonalne rozwiązanie odpowiednie do zastosowań o ograniczonej przestrzeni lub narażonych na promieniowanie cieplne z elementów grzejnych na liniach produkcyjnych. Dzięki przemyślanej, rozszerzonej konstrukcji, elektronika czujnika znajduje się poza zasięgiem źródła promieniowania cieplnego, zmniejszając ryzyko uszkodzenia.
Elastyczna kapilara została zaprojektowana tak, aby była odporna na uszkodzenia i umożliwiała wysoki stopień zginania, co ułatwia instalację i obsługę czujnika. Niezbędne jest prawidłowe zamocowanie głowicy czujnika do dołączonego adaptera, który jest częścią zestawu. Aby uzyskać optymalną wydajność, zalecamy umieszczenie adaptera w części maszyny, w której nie występują niepożądane wibracje lub wstrząsy, ponieważ mogą one negatywnie wpłynąć na czujnik.
Długość pręta i elastycznej kapilary można dostosować do indywidualnych potrzeb, podobnie jak inne opcjonalne komponenty. Zapewnia to maksymalną elastyczność w integracji czujnika w szerokim zakresie zastosowań przemysłowych.

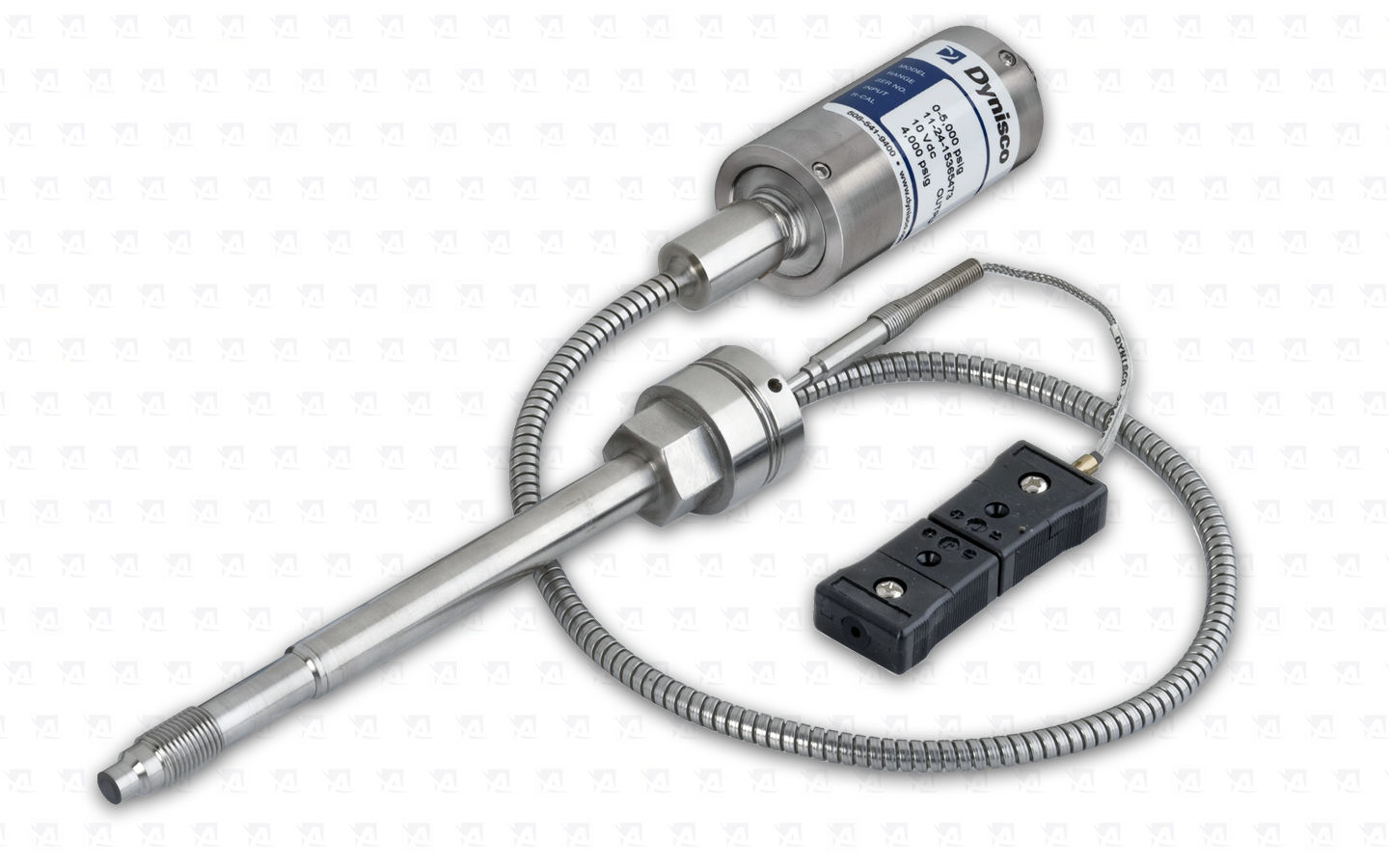

Czujniki ciśnienia TDA463 - Połączony czujnik ze sztywnym trzpieniem, elastyczną kapilarą i wbudowanym czujnikiem temperatury
Połączone czujniki ciśnienia z elastycznymi kapilarami stanowią profesjonalne rozwiązanie odpowiednie do zastosowań o ograniczonej przestrzeni lub narażonych na promieniowanie cieplne z elementów grzejnych na liniach produkcyjnych. Dzięki przemyślanej, rozszerzonej konstrukcji, elektronika czujnika znajduje się poza zasięgiem źródła promieniowania cieplnego, zmniejszając ryzyko uszkodzenia.
Dodatkowo, czujniki te są wyposażone w czujnik temperatury, umożliwiając klientowi wybór typu czujnika, niezależnie od tego, czy jest to termopara typu J, K, czy RTD (pt100). Wybierając kompatybilny czujnik do pomiaru temperatury, klient uzyskuje informacje o temperaturze stopu z jednego połączenia procesowego, zwiększając wydajność i dokładność pomiaru.
Elastyczna kapilara została zaprojektowana tak, aby była odporna na uszkodzenia i umożliwiała wysoki stopień zginania, co ułatwia instalację i obsługę czujnika. Istotne jest prawidłowe zamocowanie głowicy czujnika do dołączonego adaptera, który jest częścią zestawu. Aby osiągnąć optymalną wydajność, zalecamy umieszczenie adaptera w części maszyny, w której nie występują niepożądane wibracje lub wstrząsy, ponieważ mogą one negatywnie wpłynąć na czujnik.
Długość pręta i elastycznej kapilary można dostosować do indywidualnych potrzeb, podobnie jak inne opcjonalne komponenty. Zapewnia to maksymalną elastyczność w integracji czujnika w szerokim zakresie zastosowań przemysłowych.
Charakterystyka działania
| Zakres ciśnienia: |
0-17 bar do 0-2000 bar |
| Dokładność: |
±0,25% f.s.v. (do 50 bar ±1% f.s.v.). |
| Powtarzalność: |
±0,1% f.s.v. (do 50 bar ±0,2% f.s.v.); |
| Rozdzielczość: |
Infnite |
| Maksymalne przeciążenie (bez wpływu na dane operacyjne): |
2x zakres ciśnienia dla zakresu 1000 i 1400 bar maks. 1750 bar i maks. 2400 bar dla zakresu 2000 bar |
| Ciśnienie rozrywające: |
6x zakres ciśnienia maks. 3000 bar |
| Materiał w kontakcie z mediami: |
15-5 PH SST (Mat. No. 1.4545) DyMax® coated |
Charakterystyka działania
| Zakres ciśnienia: |
0-17 bar do 0-2000 bar |
| Dokładność: |
MDA460 ±1% f.s.v. |
| Powtarzalność: |
MDA460 ±0.2% f.s.v. |
| Rozdzielczość: |
Infnite |
| Maksymalne przeciążenie (bez wpływu na dane operacyjne): |
2x zakres ciśnienia dla zakresu 1000 i 1400 bar maks. 1750 bar i maks. 2400 bar dla zakresu 2000 bar |
| Ciśnienie rozrywające: |
6x zakres ciśnienia maks. 3000 bar |
| Materiał w kontakcie z mediami: |
15-5 PH SST (Mat. No. 1.4545) DyMax® coated |
Charakterystyka temperaturowa
Membrana
|
|
| Maks. Temperatura: |
400°C |
| Przesunięcie zera spowodowane zmianą temperatury: |
MDA460 <0.4 bar / 10°C |
Obudowa
|
|
| Maks. Temperatura: |
120°C |
| Przesunięcie zera spowodowane zmianą temperatury: |
MDA460 ±1.0% f.s.v./10°C |
| Zmiana czułości spowodowana zmianą temperatury: |
MDA460 ±0.4% f.s.v./10°C |
Charakterystyka elektryczna
| Konfiguracja: |
4-ramienny tensometr z mostkiem Wheatstone'a |
| Wewnętrzna kalibracja bocznika: |
80% f.s.v ±1.0% MDA460 |
| Sygnał wyjściowy: |
3.33 mV/V |
| Napięcie zasilania: |
10 V DC, max. 12 V DC |
| Bilans zerowy: |
±10% f.s.v MDA460 |
| Odporność na odkształcenia: |
350Ω |
| Odporność na wycieki: |
1000MΩ at 50 Vdc |
Instrukcja zamawiania czujników ciśnienia MDA420 i MDA460
MDA 460 - Wymiary
Wszystkie wymiary podane są w calach (mm), chyba że określono inaczej.
MDA 462 - Wymiary
Wszystkie wymiary podane są w calach (mm), chyba że określono inaczej.
TDA 463 - Wymiary
Wszystkie wymiary podane są w calach (mm), chyba że określono inaczej.
