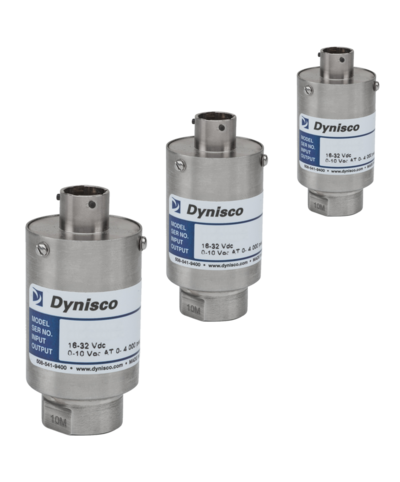

831 | 851 | 861
Modele 831, 851 i 861 mają uniwersalne konwertery sygnału o kompaktowej konstrukcji i dokładności pomiaru ciśnienia ± 0,25% pełnego zakresu mocy. Opcjonalna konfiguracja pozwala użytkownikom wybrać zakres ciśnienia, przyłącze montażowe i sygnał wyjściowy, który spełnia specyficzne wymagania aplikacji. Samoprzylepny czujnik mV zapewnia niezawodną pracę w szerokim zakresie zastosowań przemysłowych.
831 | 851 | 861 Czujniki ciśnienia Dynisco do zastosowań przemysłowych
Reliable Operation In A Wide Range Of Industrial Applications
831 | 851 | 861 Series Pressure Sensors
Interchangeable configuration allows users to specify the pressure range, pressure port and output level that meet specific application requirements. A bonded strain gauge sensor provides reliable operation in a wide range of industrial applications.
⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.
831 | 851 | 861 Series
Dynisco models 831, 851, and 861 general purpose transducers offer flexible design and a pressure measurement accuracy of ±0.25% full scale output. Interchangeable configuration allows users to specify the pressure range, pressure port and output level that meet specific application requirements. A bonded strain gage sensor provides reliable operation in a wide range of industrial applications
Performance Characteristics
| Pressure Range: | 0 - 30 000 PSI |
|---|---|
| Accuracy: | ±0.25% FSO including linearity, hysteresis, and repeatability |
Electrical Characteristics
| Full Scale Output: | 831: 3 mV/V ±0.5% 851/861: 5 Vdc/10 VDC |
|---|---|
| Input/Output Resistance: | 831: 350 ±10 Ohms |
| Internal Shunt Calibration: | 831/851/861: 80% ±0.5% FSO |
| Zero Balance: | 831: ±2% FSO |
| Zero And Span Adjustment: | 851/861: ±5% FSO |
| Input Voltage: | 831: 10 Vdc recommended, 15 Vdc maximum 851: ±12 to ±16 Vdc, 24 to 32 Vdc 861: ±14 to ±16 Vdc, 24 to 32 Vdc |
| Insulation Resistance: | 831: 1,000 megohms @ 50 VDC 851/861: 100 megohms @ 50 Vdc |
| Internal Shunt Calibration: | 30/850/860: 80% ±0.5% FSO (typical) 80% ±1% FSO (maximum) |
| Input Current: | 851/861: 45 mA (maximum) @ 2K load |
Temperature Characteristics
| Operating Range: | 831: -65°F to +250°F (-54°C to +120°C) 851/861: -20°F to +185°F (-29°C to +85°C) |
|---|---|
| Compensated Range | 831/851/861: 0°F to 150°F (-18°C to +66°C) |
| Temperature Effect On Zero: | 831/851/861: ±0.005% full scale/°F(±0.009% full scale/°C) |
| Temperature Effect On Span: | 831/851/861: ±0.005% full scale/°F(±0.009% full scale/°C) |
Mechanical Characteristics
| Safe Overpressure: | 1.5 x rated pressure |
|---|---|
| Burst Pressure: | 100 - 250 psi: 10 x rated pressure 500 - 3,000 psi: 5 x rated pressure 5,000 - 10,000 psi: 3 x rated pressure |
| Wetted Material: | 17 - 4 PH, 15 - 5 PH stainless stee |
| Cover Material: | 303, 304 stainless steel |
| Weight: | 851/861: Approximately 17 ounces; 831: 13 ounces |
Ordering Guide for 831 | 851 | 861 Series
831 | 851 | 861 Series - Dimensions
All dimensions are inches (mm) unless otherwise specified.
