ATC 990 z graficznym / tekstowym wyświetlaczem LCD to wszechstronny kontroler wejściowy z zaawansowanymi funkcjami, w tym wyświetlaczem trendów, wejściami cyfrowymi, dziennikami danych i portem USB. Zapewnia opłacalny sposób kontrolowania parametrów procesu, na przykład w zastosowaniach związanych z wytłaczaniem. Zaprojektowany z myślą o zwiększeniu wydajności i komfortu użytkownika, zawiera funkcje, które skracają czas rozruchu, upraszczają operacje i minimalizują przestoje konserwacyjne. Automatyczne strojenie, ustawienie alarmu zewnętrznego zasilania, różne wejścia (temperatura / ciśnienie). ATC 990 może również obsługiwać i kontrolować proces w oparciu o różnicę ciśnień, jeśli używane jest opcjonalne wejście mv / v. Inne przydatne informacje wyświetlane bezpośrednio na górze sterownika za pomocą diod LED są reprezentowane przez alarmy, górne lub dolne granice, stany błędów i sygnalizatory jednostek inżynieryjnych. Kontroler zapewnia szybką i łatwą konfigurację, która obejmuje kreatora konfiguracji krok po kroku, który uruchamia się automatycznie przy pierwszym uruchomieniu.
Dostępny jest również opcjonalny zasilacz 24 V DC.
Regulator procesu ATC 990
Regulator procesu ATC 990
Regulator procesu ATC 990
Regulator procesu ATC 990
Regulator procesu ATC 990
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
|
Typ přístroje:
|
Digitální regulátor s uzavřenou smyčkou PID pro montáž na panel
|
|
|
Displej:
|
160 x 80 monochromatický grafický LCD displej s podsvícením
|
|
|
Termočlánek:
|
± 0,1% plného rozsahu,
± 1LSD (± 1 ° C pro vnitřní CJC, pokud je povoleno) |
|
| DC Lineární: | ± 0,1% plného rozsahu, ± 1LSD | |
| Čas vzorkování: | 50mS, typické |
|
Vstup:
|
Tenzometr, termočlánek nebo lineární (Vdc, mA)
|
|
|
Tenzometr:
|
350 až 5000Ω, 1,4 až 4mV / V, excitace 10V ± 7%
|
|
|
Lineární vstup:
|
0 až 5Vdc a 0 až 10Vdc, 0 až 20mA a 4 až 20mA
|
|
| Vstupní signál: | -25 až 125% v plném rozsahu (přibližně -10mV až + 50mV) | |
| Vstupní impedance: | <10 Ω pro lineární proudový vstup, 165kΩ pro lineární napěťový vstup | |
| Kalibrace zkratu: | Včetně nebo bez odporu (40 až 100% rozsahu) | |
| Digitální: | - 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV) | |
| Kalibrace: | 4 programovatelné beznapěťové uzavírání kontaktů |
|
Typ alarmu:
|
SPST 2A max @ 240Vac odporové zatížení Dvě relé mají společné sdílení
|
|
|
Počet alarmů:
|
3 standard
|
|
|
Doba aktualizace alarmu:
|
100mS, typické
|
|
Typ (opakovaný přenos):
|
0-5Vdc a 0-10Vdc, 0-20mA a 4-20mA
|
|
| Typ (ovládání): | 0-5Vdc a 0-10Vdc, 0-20mA a 4-20mA | |
|
Rozlišení:
|
15 3/4 bitů
|
|
|
Přesnost:
|
0,1% výstupního rozpětí (mA @ <500Ω, V @> 500Ω)
|
|
| Standardy a certifikace: | CE. Stupeň znečištění 2, instalace kategorie II "UL Listed" |
|
Typ:
|
Adaptivní algoritmus automatického ladění Sériové komunikační rozhraní
|
|
|
Typ:
|
Izolovaný RS-485
|
|
| Protokol: | Modbus RTU |
|
Typ:
|
Izolovaný RS-485
|
|
|
Protokol:
|
Modbus RTU
|
|
Uchycení:
|
Pomocí šroubu na zadní straně
|
|
|
Přední panel:
|
IP65 s těsněním (přední konektor USB IP65)
|
|
| Provozní teplota: | 32 až 122 ° F (0 až 50 °C) | |
| Teplota skladování: | - 4 až 158 ° F (-20 až 70 °C) | |
| Vlhkost: | 85% relativní vlhkosti, nekondenzující | |
| Hmotnost: | 1,43 libry. (650 g) |
|
Označení CE:
|
Vlastní certifikace podle platných norem
|
|
|
Schválení agentury:
|
UL
|
|
Příkon Sítě:
Verze pro nízké napájení: |
100 až 240Vac, 50 / 60Hz přepínání
20 až 48 Vac 50 / 60Hz 25VA nebo 22 až 65Vdc 12W
|
|
| Spotřeba energie: | 15VA, max | |
|
Napájecí zdroj vysílače:
|
24Vdc do 400Ω min, pohon 60mA pro 2 nebo 4-vodičové vysílače mA
|
Oprogramowanie do nowych wskaźników UPR i kontrolerów ATC, które upraszcza konfigurację i konfigurację.Dużą zaletą jest konfiguracja OFF-LINE i ustawienia symulacji, co zmniejsza ryzyko przerwania bieżącej pracy. Konfiguracja z komputerem jest jeszcze łatwiejsza niż w przypadku kontrolerów i wskaźników nowej generacji.
PT 4604 - Konstrukcja bez elastycznej kapilary
PT 4624 - Konstrukcja z elastyczną kapilarą
TPT 4634 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujnik ciśnienia serii PT46X4 jest czujnikiem ±0,5% idealnym do ogólnych pomiarów ciśnienia stopu, wymagających prostej instalacji, powtarzalności i niezawodności. Czujnik PT46x4 zapewnia wzmocniony sygnał o standardzie przemysłowym 4-20 mA przeznaczony do współpracy z DCS i PLC.
PT 4605 - Konstrukcja bez elastycznej kapilary
PT 4625 - Konstrukcja z elastyczną kapilarą
TPT 4635 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Przetwornik serii PT46X5 to czujnik ±0,5% idealny do ogólnych celowe pomiary ciśnienia stopu wymagające prostej instalacji, powtarzalność i niezawodność. Nadajniki PT46X5 zapewniają: przemysłowy wzmocniony sygnał 0 - 5 Vdc przeznaczony do pracy z Dostępne są również DCS i PLC, wyjścia 1 - 6 Vdc.
PT 4606 - Konstrukcja bez elastycznej kapilary
PT 4626 - Konstrukcja z elastyczną kapilarą
TPT 4636 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujniki PT46X6 zapewniają standard przemysłowy wzmocniony sygnał 0–10 V DC przeznaczony do pracy z DCS i PLC, dostępne są również wyjścia 1–11 V DC. Czujnik PT46X6 jest wyposażony w potencjometry do lokalnego zerowania i regulacji zakresu w celu dostosowania czujnika do warunków procesowych.
PT 410 - Konstrukcja bez elastycznej kapilary
PT 412 - Konstrukcja z elastyczną kapilarą
TPT 412 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Seria PT 41x to czujnik o dokładności ± 0,50%, który jest idealny do zastosowań spożywczych lub medycznych. Jego alternatywną zawartością jest (NaK), który zastępuje rtęć.
PT418 - Konstrukcja bez elastycznej kapilary
PT419 - Konstrukcja z elastyczną kapilarą
TPT419 -Czujnik z elastyczną kapilarą i czujnikiem temperatury
Model PT418 | PT419 | TPT419 wykorzystuje olej mineralny jako wypełniacz, który spełnia wymagania FDA i USDA, a jednocześnie umożliwia dokładne wykrywanie ciśnienia w procesach, w których nie można stosować wypełniaczy rtęciowych. Modele te są idealne do zastosowań medycznych, spożywczych lub opakowaniowych.
MDT 420 - Konstrukcja bez elastycznej kapilary
MDT 422 - Konstrukcja z elastyczną kapilarą
TDT 432 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujnik ze zintegrowanym wzmacniaczem (przetwornikiem sygnału). Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
MDT 460 - Konstrukcja bez elastycznej kapilary
MDT 462 - Konstrukcja z elastyczną kapilarą
TDT 463 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujnik ze zintegrowanym wzmacniaczem (przetwornikiem sygnału). Dokładność skanowania lepsza niż 1,00% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
MDT 435 - Czujnik z elastyczną i odsłoniętą kapilarą
Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną. Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
MDT 467 - Czujnik z elastyczną i odsłoniętą kapilarą
Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną. Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
Konstrukcja bez rtęci. Czujniki ECHO to niedrogie rozwiązanie do typowych zastosowań.
Zasilanie zgodnie z konfiguracją oraz sygnał wyjściowy (mV / V - mA - Vdc). Membrana wykonana z materiału 17-4 PH SST.
Czujniki ECHO to niedrogie rozwiązanie do typowych zastosowań.
Zasilanie zgodnie z konfiguracją oraz sygnał wyjściowy (mV/V - mA - Vdc). Membrana wykonana z materiału 17-4 PH SST.
Vertex jest dokładniejszy niż jakikolwiek inny czujnik wypełniony rtęcią i jest idealny do zastosowań przemysłowych, które wymagają niskiego ciśnienia.
Szybsza reakcja i najdokładniejsze wykrywanie ciśnienia dzięki nowej konstrukcji. Zasilanie do wyboru oraz sygnały wyjściowe (mV / V - mA - VDC). Niezwykle wytrzymała membrana wykonana z Inconelu 718 i pokryta DyMax ® gwarantuje bardzo długą żywotność nawet w najbardziej ekstremalnych warunkach.

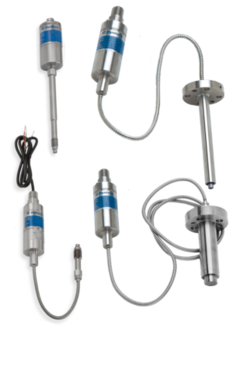

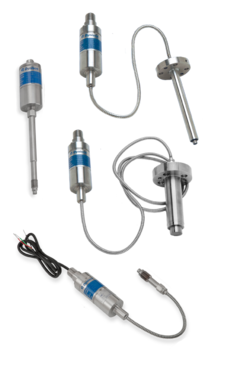

Seria SPX-2 to inteligentny czujnik ciśnienia z sygnałem wyjściowym 4-20mA przeznaczony do wymagających aplikacji i dostępny z różnymi przyłączami procesowymi i elektrycznymi.Seria SPX - 2 to solidna konstrukcja spawana i certyfikowana do użytku w strefie zagrożenia wybuchem.
TSPX-T (Seria 3) to inteligentna seria czujników, która obejmuje kompensację temperatury i Innowację Dynisco - DynaLarity™. SPX-T dostarcza najpotężniejsze czujniki w tym zakresie. Kompensacja temperatury opiera się na pomiarach RTD, które kompensują zmiany temperatury, zmniejszając wahania temperatury i zwiększając dokładność. Po zainstalowaniu czujnika nie ma potrzeby wykonywania kalibracji temperatury. Sygnał wyjściowy 4-20 mA.
Seria Dynisco SPX-4 to inteligentny przetwornik ciśnienia z sygnałem wyjściowym 4-20 mA przeznaczony do stosowania w środowiskach niebezpiecznych i dostępny z różnymi połączeniami procesowymi i elektrycznymi.
Seria SPX 5 to inteligentna linia czujników z sygnałem wyjściowym 4-20 mA, która wykorzystuje technologię DynalarityTM.Innowacja Dynisco wykorzystuje zaawansowany logarytm, który linearyzuje fluktuacje wynikające z wpływu procesu na czujnik.
PT 420 - Konstrukcja bez elastycznej kapilary
PT 422A - Konstrukcja z elastyczną kapilarą
TPT 432A - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujniki o wysokiej dokładności ± 0,50% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 8-pinowe złącze gwintowane.
PT 460F - Konstrukcja bez elastycznej kapilary
PT 462F - Konstrukcja z elastyczną kapilarą
TPT 463F - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujniki o wysokiej dokładności ± 1,0% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 6-pinowe złącze bagnetowe.
Czujnik z elastyczną i odsłoniętą kapilarą
Modele PT 435 i PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.
Czujnik z elastyczną i odsłoniętą kapilarą
Modele PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.
Przetworniki ciśnienia z serii PT 467XL to idealny wybór do zastosowań o wysokiej dokładności i minimalnej przestrzeni montażowej. Modele PT 467XL mają dokładność ±0,5% zakresu i odsłoniętą kapilarę o średnicy 1,5 mm, która umożliwia gięcie w promieniu 1/16 cala. Czujniki są dostarczane z membraną Dymax®, która zapewnia zwiększoną odporność na zużycie, a tym samym dłuższą żywotność. Czujniki oznaczone XL mają osłonę (elastyczną kapilarę) aż do końcówki czujnika.
PT415D - Zmywalny czujnik z wypełnieniem (NaK). Konstrukcja bez elastycznej kapilary.
Przetwornik ciśnienia PT415D to idealny wybór do zastosowań spożywczych i medycznych, które wymagają wysokiej dokładności i łatwej konserwacji. Jest to czujnik zmywalny z izolowanym okablowaniem typu 1/2-14 NPT lub opcjonalnym 6-pinowym hermetycznie izolowanym złączem bendix. PT 415D zawiera ładunek wysokotemperaturowy (NaK, sodowo-potasowy) i membranę Inconel. Spełnia przepisy i wymagania higieniczne FDA i USDA.
Czujniki PT4194 zapewniają standardowy sygnał o natężeniu 4-20 mA przeznaczony do pracy z DCS i PLC. Jest to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Jego wypełnienie składa się z oleju mineralnego, który spełnia wymagania FDA 21 CFR 178.3620, 21 CFR 172.878 i 21 CFR 573.680
PT4195 to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Wkład czujnika jest olejem mineralnym, który spełnia wymagania określone przez USDA i FDA.
PT4196 to czujnik o dokładności ± 0,5%, idealny do zastosowań w przemyśle spożywczym i farmaceutycznym, wymagających łatwej instalacji, powtarzalności i niezawodności.
Sygnał wyjściowy przedstawia 0-10 Alternatywne wypełnienie czujnika olejem dla przemysłu spożywczego spełnia wymagania stawiane przez USDA i FDA.
Model PT4674 to specjalny wariant czujnika ciśnienia z odsłoniętą kapilarą, który ma sygnał wyjściowy 4-20 mA. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.
Model PT4675 to specjalna odmiana czujnika ciśnienia z odsłoniętą kapilarą, która ma sygnał wyjściowy 0-5Vdc. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.
Model PT4676 to specjalna odmiana czujnika ciśnienia z odsłoniętą kapilarą, która ma sygnał wyjściowy 0-10Vdc. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.
Modele PT4654 są idealne do pomiaru ciśnienia topnienia w dyszy lub kanale dystrybucyjnym aplikacji formowania wtryskowego.
Elastyczna kapilara waha się od obudowy z elektroniką do zainstalowanej końcówki w stopie maszyny, gwarantując niezrównaną wytrzymałość i wydłużoną żywotność czujnika.
PT 4655XL — Czujniki ciśnienia stopu do zastosowań w formowaniu wtryskowym
Modele PT4655XL są idealne do pomiaru ciśnienia w dyszy lub kanale dystrybucyjnym aplikacji wtryskowych. Elastyczna kapilara rozciąga się od obudowy elektroniki do końcówki zainstalowanej w stopionym urządzeniu, co gwarantuje niezrównaną wytrzymałość i dłuższą żywotność czujnika
PT 4656XL — Model czujnika do zastosowań w formowaniu wtryskowym
Modele PT 4656XL są idealne do pomiaru ciśnienia topnienia w dyszy lub kanale dystrybucji w aplikacjach formowania wtryskowego. Elastyczna kapilara waha się od obudowy z elektroniką do zainstalowanej końcówki w stopie maszyny, gwarantując niezrównaną wytrzymałość i wydłużoną żywotność czujnika
PT 130 = 3 mV/V
PT 140 = 5 V Dc
PT 150 = 10 V Dc
PT 160 = 4 až 20 mA
PT130, PT140, PT150 i PT160 są przeznaczone do pomiaru ciśnienia hydraulicznego na wtryskarkach. Seria PT wytrzymuje cykliczne ciśnienie i zapewnia doskonałą wydajność nawet w trudnych warunkach. Zmiany w profilu ciśnienia hydraulicznego wskazują na nieregularności podczas faz wtrysku wraz z napełnianiem operacji formowania i dostarczają informacji o stabilności całego układu.
Czujniki ciśnienia PT139 i PT139A Dynisco są przeznaczone do pomiaru ciśnienia hydraulicznego w ekstremalnych warunkach testowych dla pojazdów, stojaków i innych zastosowań hydraulicznych i pneumatycznych. Czujniki te wytrzymują cykliczne ciśnienie i zapewniają doskonałą wydajność w trudnych warunkach przemysłowych.
Kompaktowa i solidna konstrukcja jest idealna do zastosowań o ograniczonej przestrzeni. W pełni spawana konstrukcja stalowa jest idealna do wymagających zastosowań przemysłowych. Dzięki uszczelnieniu są przyjazne dla środowiska, a tym samym zapobiegają niepożądanemu zanieczyszczeniu systemu.
Czujnik ciśnienia PT199 przeznaczony jest do pomiaru ciśnienia w układach turbinowych. Dostarcza informacji o ciśnieniu lub temperaturze w układach gazowych lub paliwowych, takich jak turbiny gazowe, w celu regulacji przepływu gazu lub paliwa.
Czujnik ciśnienia PT303 Dynisco jest przeznaczony do zastosowań we wszystkich zastosowaniach ciśnieniowych w strefach zagrożonych wybuchem. Dzięki wysokiej wydajności i szerokiemu zakresowi ciśnienia oferuje bezproblemową pracę i elastyczność, aby spełnić wszystkie Twoje wymagania.
Zmywalny przetwornik ciśnienia Dynisco PT311JA jest przeznaczony do zastosowań wymagających portu ciśnieniowego o zerowej objętości. Wpuszczona membrana poprawia charakterystykę częstotliwościową. PT311JA ma pełny zakres sygnału wyjściowego 3 mV / V i oferuje niezawodny i dokładny pomiar ciśnienia gazów, lepkich cieczy.
Przetwornik ciśnienia Dynisco PT 375 jest przeznaczony do zastosowań wymagających portu ciśnienia o zerowej objętości, szybkiego czasu odpowiedzi i surowych standardów czystości. Wysokociśnieniowe uszczelnienie metal-metal zapewnia niezawodny pomiar ciśnienia szlamu, lepkich cieczy i innych mediów, które można homogenizować.
Vysokoteplotní snímač tlaku taveniny EPR3 od společnosti Dynisco se nabízí jako alternativa k řadám PT420 a PT460. Konstrukce pevné tyče je vhodná pro aplikace, kde nemusí být použití plnícího media vhodné, jako jsou aplikace pro potravinářský a farmaceutický průmysl a výrobu fotografických filmů.
Model EPR3 je k dispozici v různých tlakových variantách.
Řada EPR4 jsou snímače disponující ±0.5% přesností ideální pro potravinářské nebo lékařské aplikace vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Technologie Push Rod design je vhodný především pro potravinářské nebo zdravotnické aplikace s možností plněných systémů. EPR4 poskytují průmyslový standardní v podobě zesíleného signálu 4-20 mA určený pro práci s DCS a PLC. Model EPR4 je k dispozici v různých tlakových variantách.
 |
