Wskaźnik procesu 1480
1480 to uniwersalny wskaźnik ciśnienia lub temperatury z jednym lub podwójnie konfigurowalnym alarmem oraz opcjonalną liniową retransmisją wyświetlanego procesu. Idealny do stosowania w aplikacjach wytłaczania.

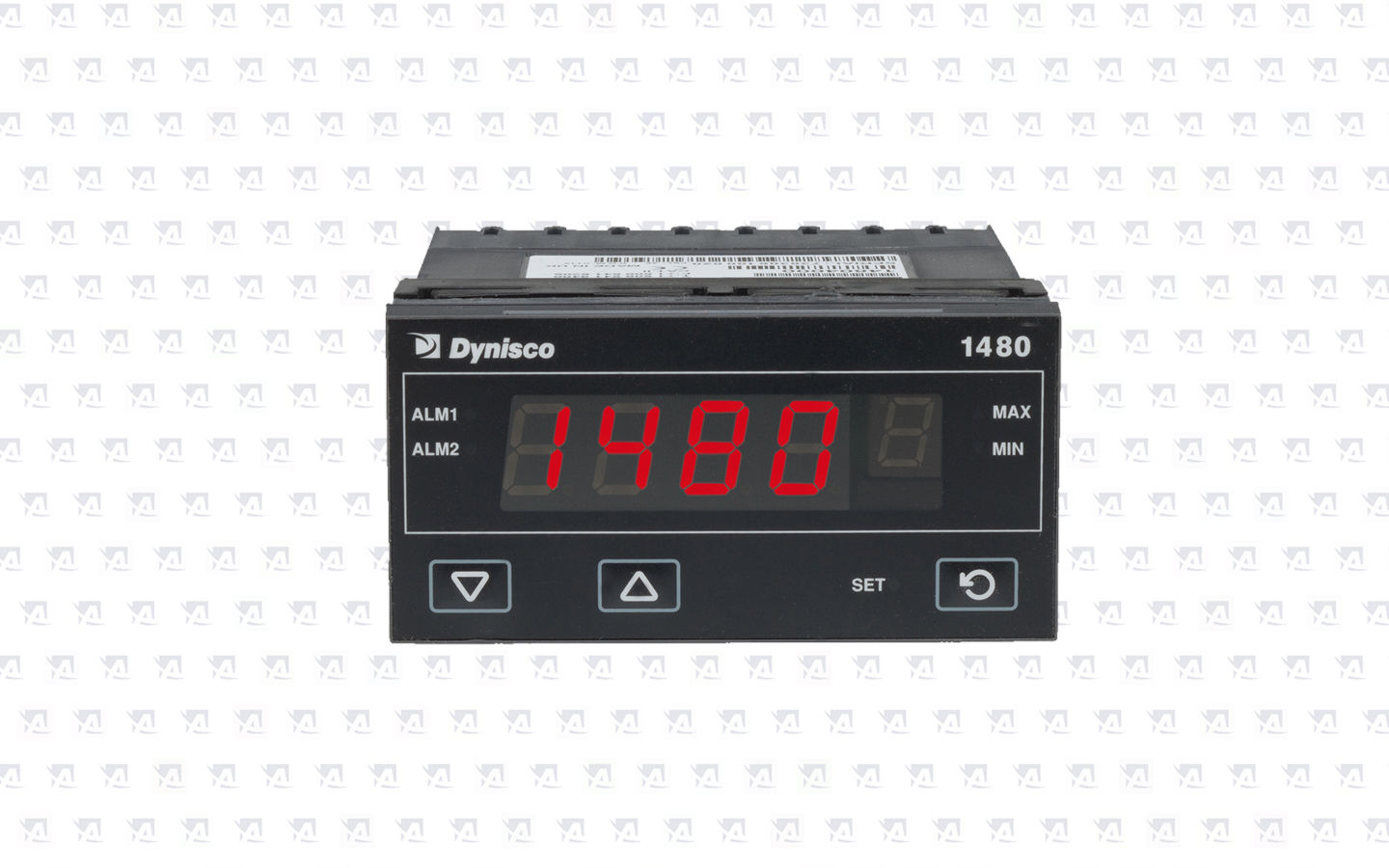

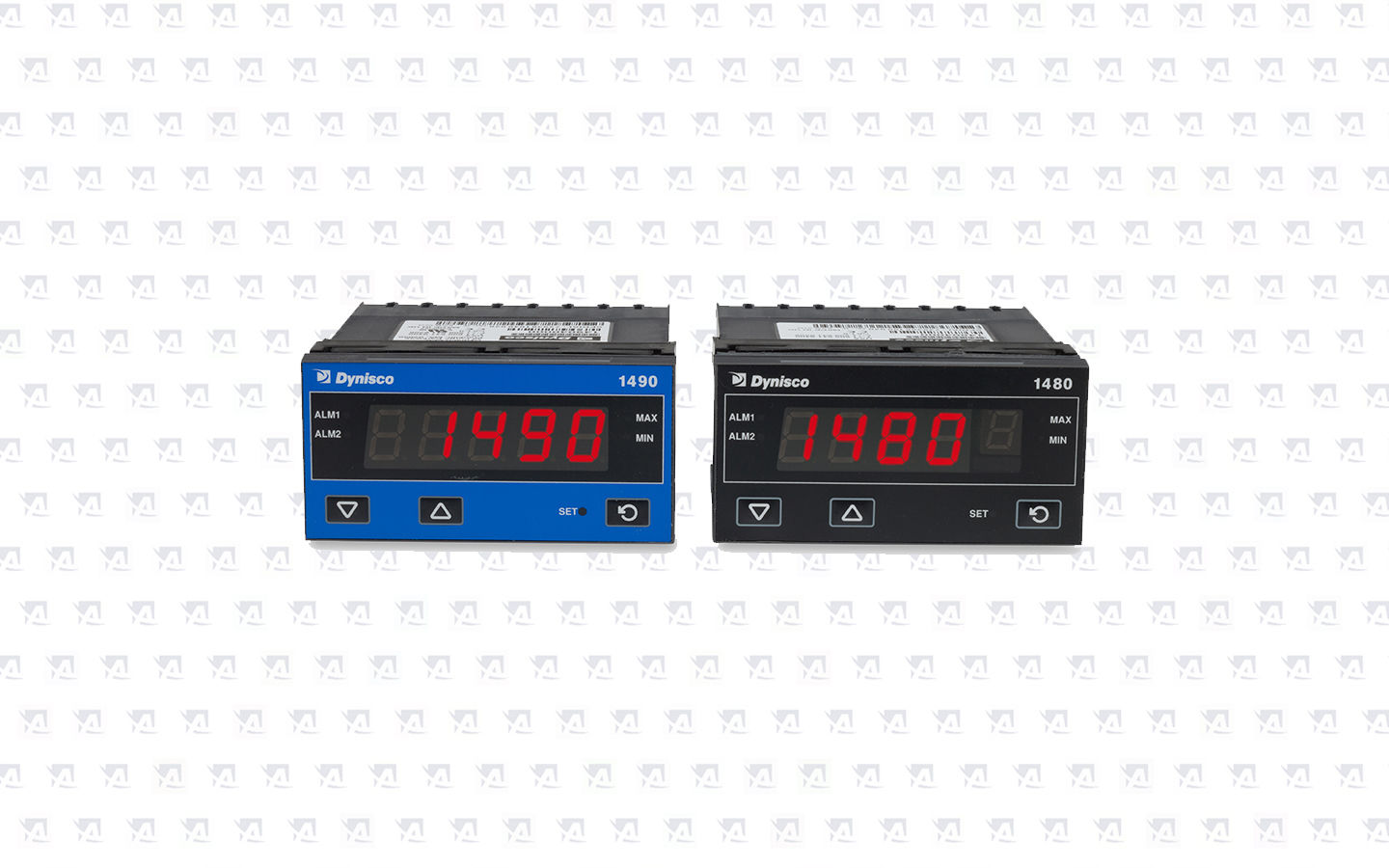

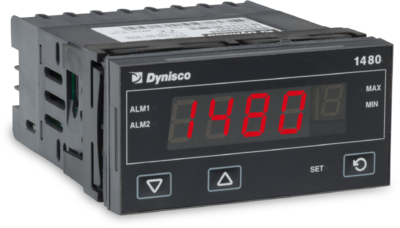

Wskaźnik procesu Dynisco 1480
Wskaźnik procesu Dynisco 1480
Wskaźnik procesu Dynisco 1480
Wskaźnik procesu Dynisco 1480
Wskaźnik procesu Dynisco 1480
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
Funkce indikátoru:
|
Konfigurace výstupu:
|
1 nebo 2 reléové výstupy s volitelnou lineární retransmisí
|
|
Alarmy:
|
2 vysoké / nízké alarmy s nastavitelnou hysterezí
|
|
Zobrazované hodnoty:
|
Procesní, maximální a minimální hodnota
|
|
Uživatelské rozhraní: |
3 tlačítka, 5 číslic 13 mm vysoký displej, 2 LED indikace alarmu, červené podsvícení |
Vstupy indikátoru:
|
Typy termočlánku:
|
J, K, C, R, S, T, B, L, N a PtRh20%vsPtRh40%
|
|
RTD:
|
3 vodiče PT100, 50Ω na maximální vedení (vyvážené)
|
|
Tenzometr:
|
350 Ohm tenzometr
|
|
Připojení můstku: |
4 nebo 6 vodičů (6 pro použití interního zkratovacího spínače) |
|
Buzení můstku: |
10V ±7% |
|
Citlivost můstku: |
1,4 až 4 mV / V |
|
Rozsah vstupního signálu: |
- 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV) |
|
Kalibrace: |
Interní přepínač mezi svorkami CAL2 a CAL1.
Pouze externí odpor |
|
Hodnota zkreslení: |
Od 40% do 100% |
|
DC Lineární: |
0 až 20mA, 4 až 20mA,
0 až 50mV, 10 až 50mV,
0 až 5V, 1 až 5V, 0 až 10V, 2 až 10V
|
|
Škálování: |
-1999 až 99999 s nastavitelnou desetinnou čárkou |
|
Impedance: |
> 10MΩ pro rozsah termočlánků a mV,47KΩ pro rozsahy V a 5Ω pro rozsahy mA |
|
Přesnost: |
± 0,1% vstupního signálu rozsah ± 1 LSD (T / C CJC lepší než 1 ° C) |
|
Vzorkování: |
10 za sekundu, přibližně 16bitové rozlišení (100ms vzorkovací čas) |
|
Detekce porušení snímače: |
<2 sekundy (kromě rozsahů DC založených na nulu), aktivace vysokých alarmů pro rozsahy T/C, RTD a mV, nízké alarmy aktivují rozsahy mA nebo V |
Výstupy a možnosti:
|
Alarmové relé:
|
Kontakty Jednotlivé relé
SPDT 2 Amp rezistory při 240V AC,> 500 000 operací. Zajišťovací nebo neuzavírací. Dvojitý relé SPST 2 Amp odpor při 240V> 200 000 operacích. Zesílená bezpečnostní izolace ze vstupů a dalších výstupů
|
|
Výstupy lineárního zpětného vysílání DC:
|
0 až 20mA, 4 až 20mA do max. 500Ω, 0 až 10V, 2 až 10V, 0 až 5V do 500Ω min. 15 3/4 bitů (1 část v 52K a aktualizována v intervalech přibližně 65 ms. (Doba ustálení 130 ms) Stabilita: ± 76 str./min
|
|
Napájecí zdroj vysílače:
|
Výstup 24VDC @ 60mA
|
|
Sériová komunikace: |
2 vodič RS485, 1200 až 19200 Baud Modbus |
|
Logický vstup: |
Externí reset relé, uložený poplach 1 uplynulý čas, uložené hodnoty min / max PV nebo inicializace funkce tary. Akce se vyskytuje při vysokém (3 až 5VDC) až nízkém (0,8VDC) nebo přechodném (Open to Closed) přechodu |
Provozní a environmentální parametry:
|
Teplota a relativní vlhkost:
|
0 až 55°C (-20 až 80°C skladování), 20% až 95% RH bez kondenzace
|
|
Zdroj napájení:
|
110 až 240 V 50/60 Hz 7,5 VA (volitelně 20 až 48 V AC 7,5 VA / 22 až 65 V DC 5 W)
|
|
Ochrana předního panelu:
|
IEC IP66
(Za ochranou panelu je IP20)
|
|
Standardy a certifikace: |
CE. Stupeň znečištění 2, instalace kategorie II "UL Listed" |
ROZMĚRY INDIKÁTORU:

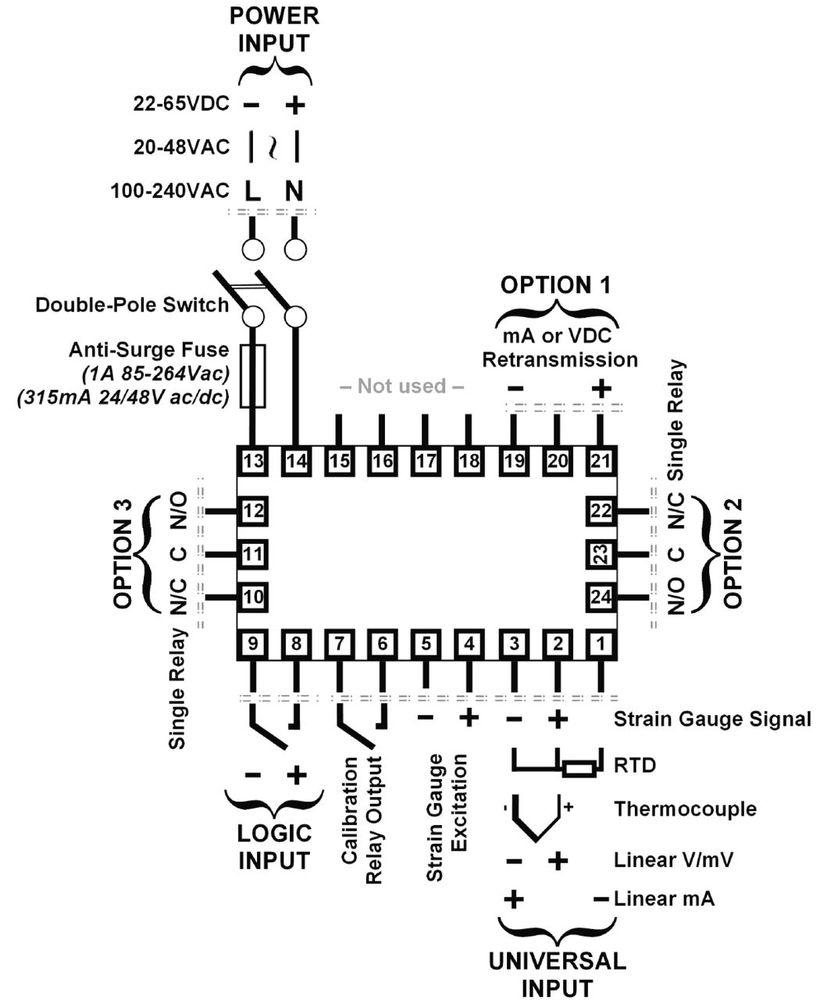

SCHÉMA ZAPOJENÍ:
