MDA 410| 412| TDA 412- Czujniki ciśnienia topnienia w wersji ze stałym prętem, elastyczną kapilarą lub w wersji kombinowanej z czujnikiem temperatury.

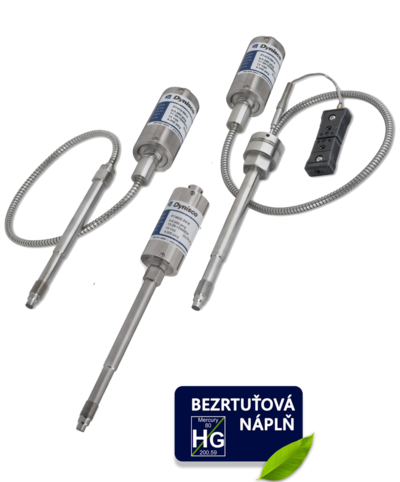

MDA 410 | 412 | TDA 412 (NaK)

Seria MDA 410 to idealny wybór dla przemysłu spożywczego i farmaceutycznego. Czujniki są wypełnione bezrtęciowym ładunkiem NaK (potas sodu) i spełniają wymagania FDA i USDA. Połączenie napełniania NaK i membrany Inconel umożliwia dokładny pomiar ciśnienia w procesach o temperaturze do 530°C. Czujniki charakteryzują się doskonałą powtarzalnością i niezawodnością. Aby ułatwić obsługę, jest wyposażony w połączenie z 6-pinowym złączem Bendix. MDA 410 jest najczęściej stosowanym bezrtęciowym czujnikiem ciśnienia z sygnałem wyjściowym mV/V. Wariant z czujnikiem temperatury można znaleźć pod oznaczeniem TDA 412.

Wszystkie czujniki z tej serii można skonfigurować zgodnie z własnymi potrzebami. Skontaktuj się z nami, chętnie Ci pomożemy.

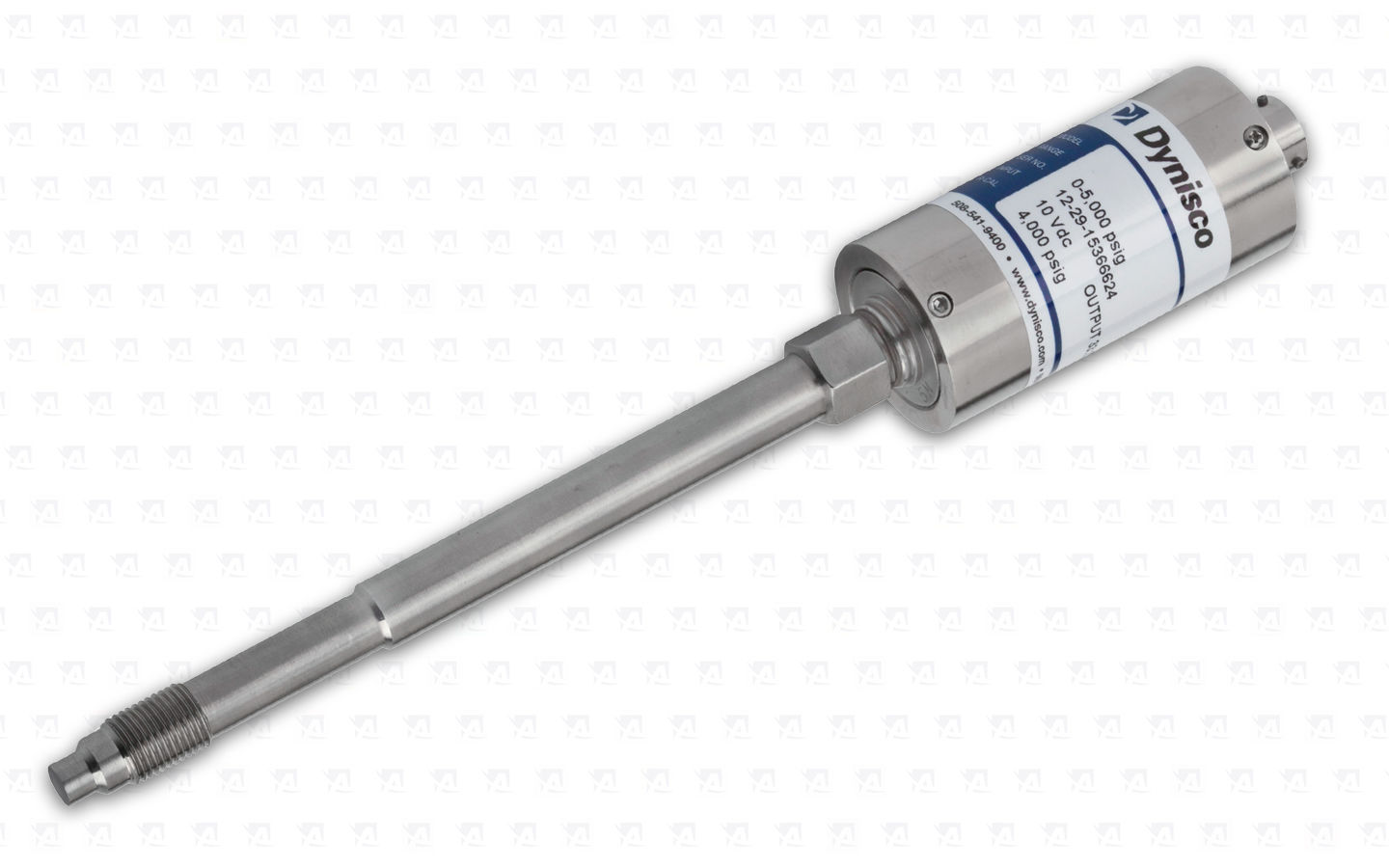

MDA 410 — Czujnik ciśnienia topnienia w konstrukcji z prętem stałym

MDA 410 — Czujnik ciśnienia topnienia w konstrukcji z prętem stałym

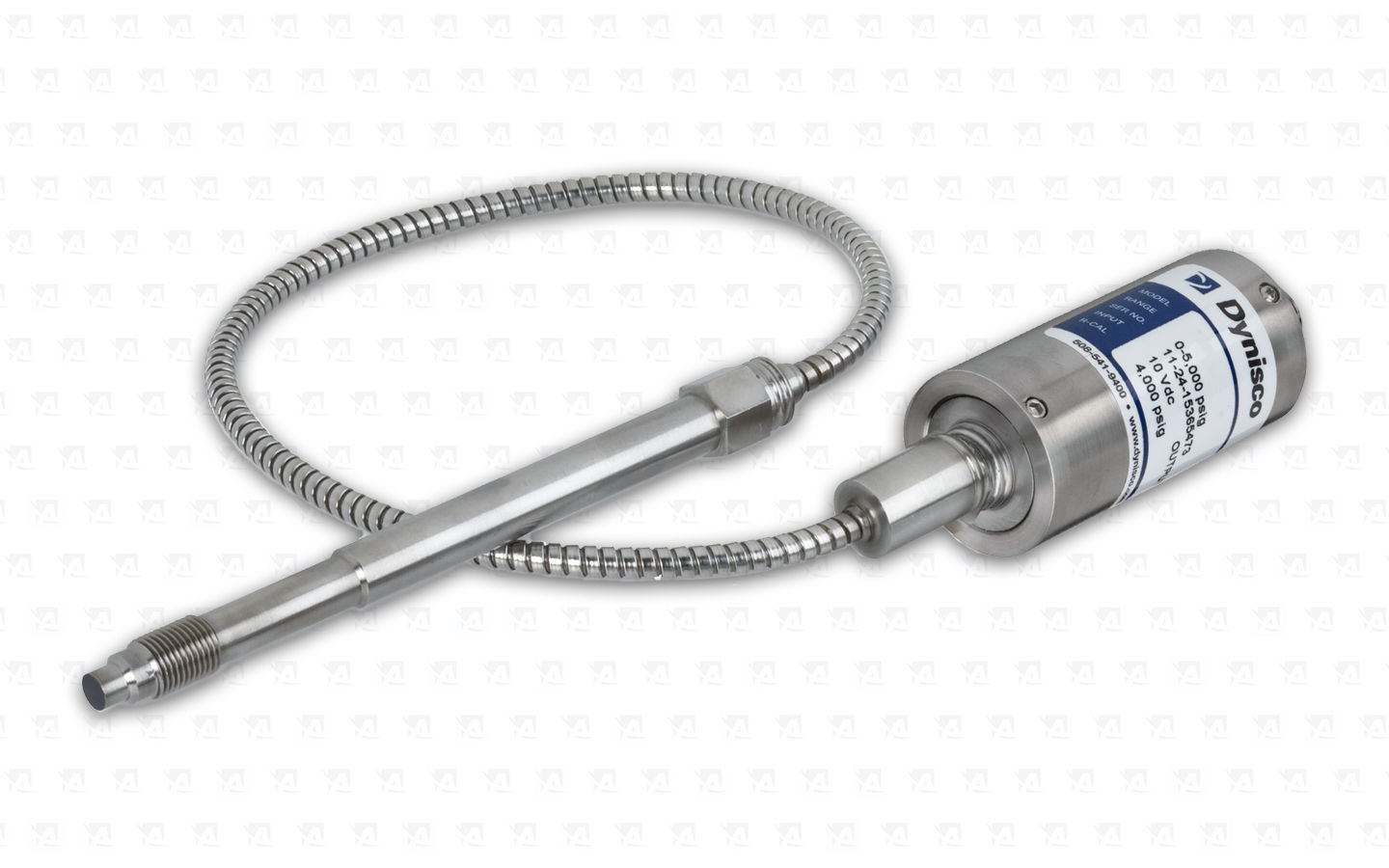

MDA 412 - Czujnik ciśnienia stopu w wykonaniu z elastyczną kapilarą

MDA 412 - Czujnik ciśnienia stopu w wykonaniu z elastyczną kapilarą

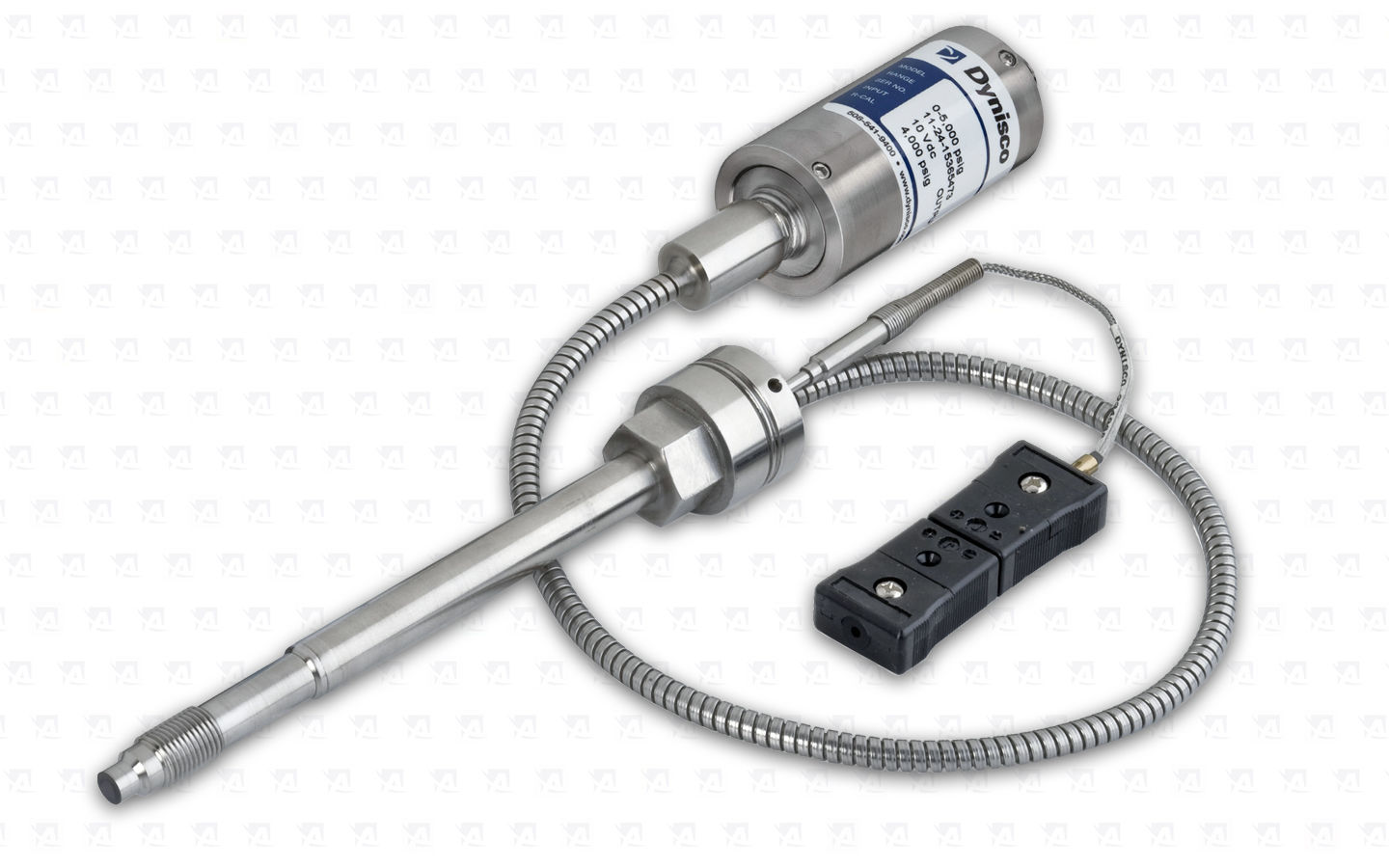

TDA 412 - Czujnik ciśnienia stopu w wykonaniu kombinowanym z czujnikiem temperatury

TDA 412 - Czujnik ciśnienia stopu w wykonaniu kombinowanym z czujnikiem temperatury

Zestaw czujnika topnienia MDA 410

Zestaw czujnika topnienia MDA 410

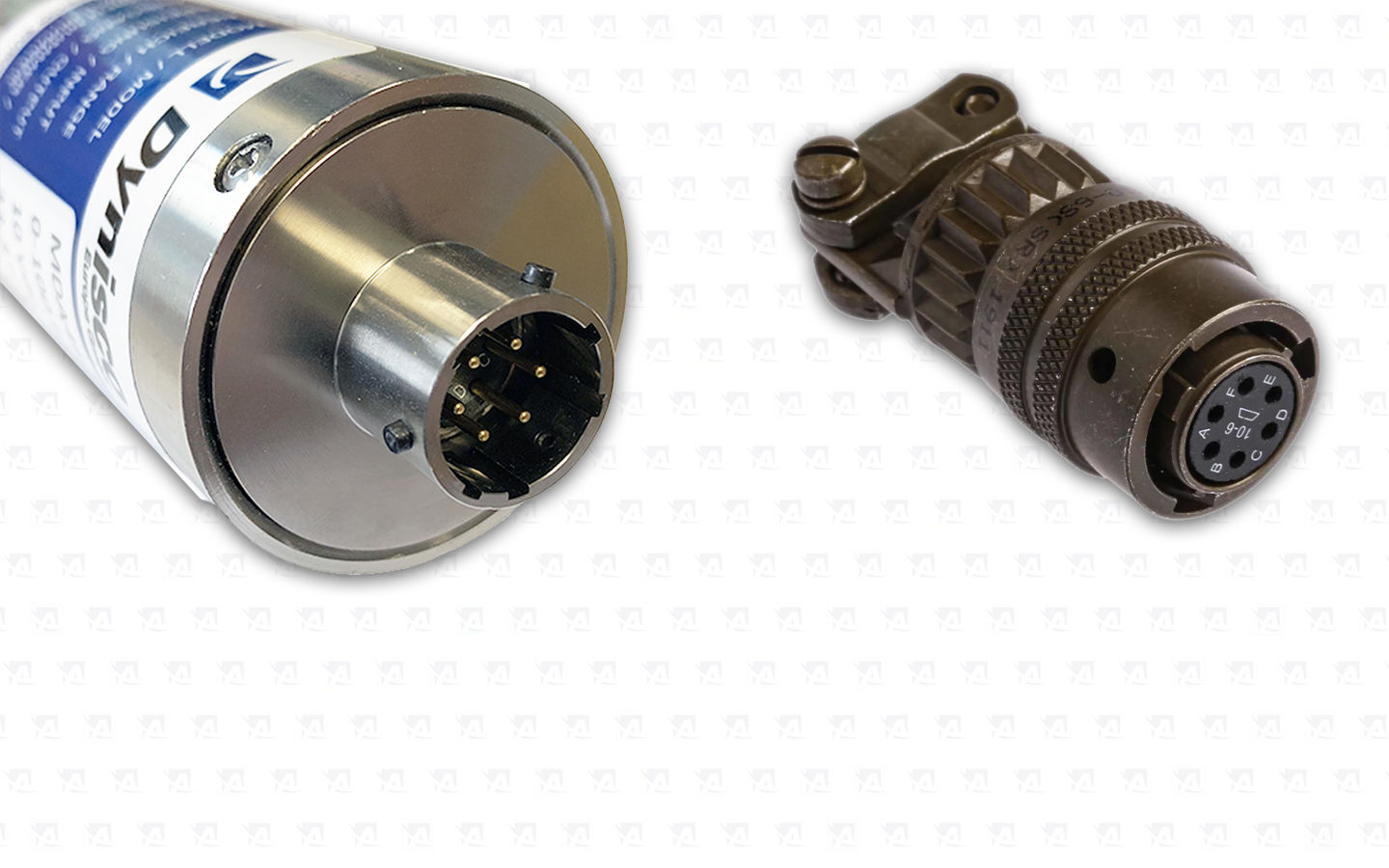

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Szczegół - Złącze bagnetowe Amphenol 6-PIN

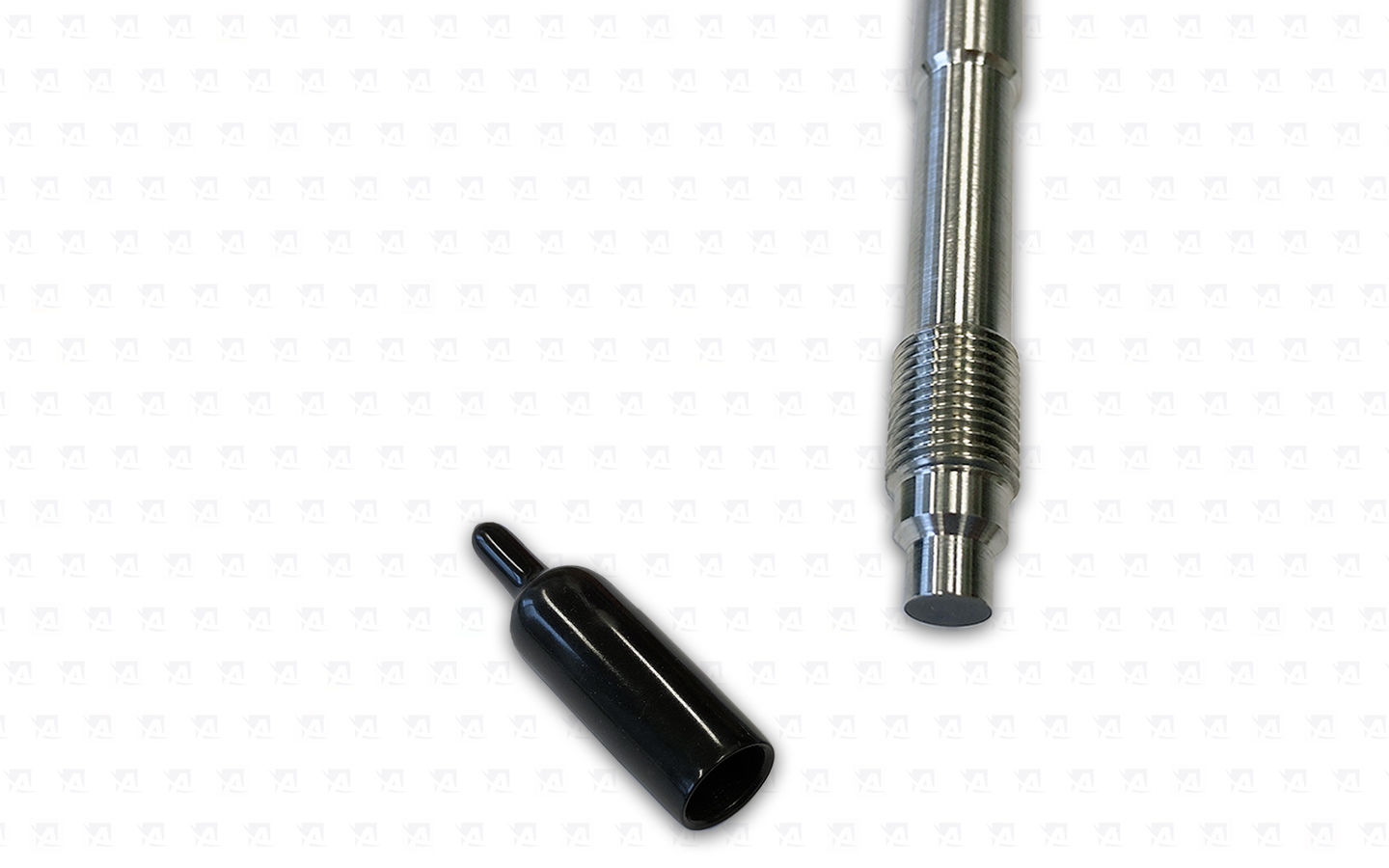

Standardowe przyłącze procesowe czujnika 1/2-20 UNF z pokrywą membrany.

Standardowe przyłącze procesowe czujnika 1/2-20 UNF z pokrywą membrany.

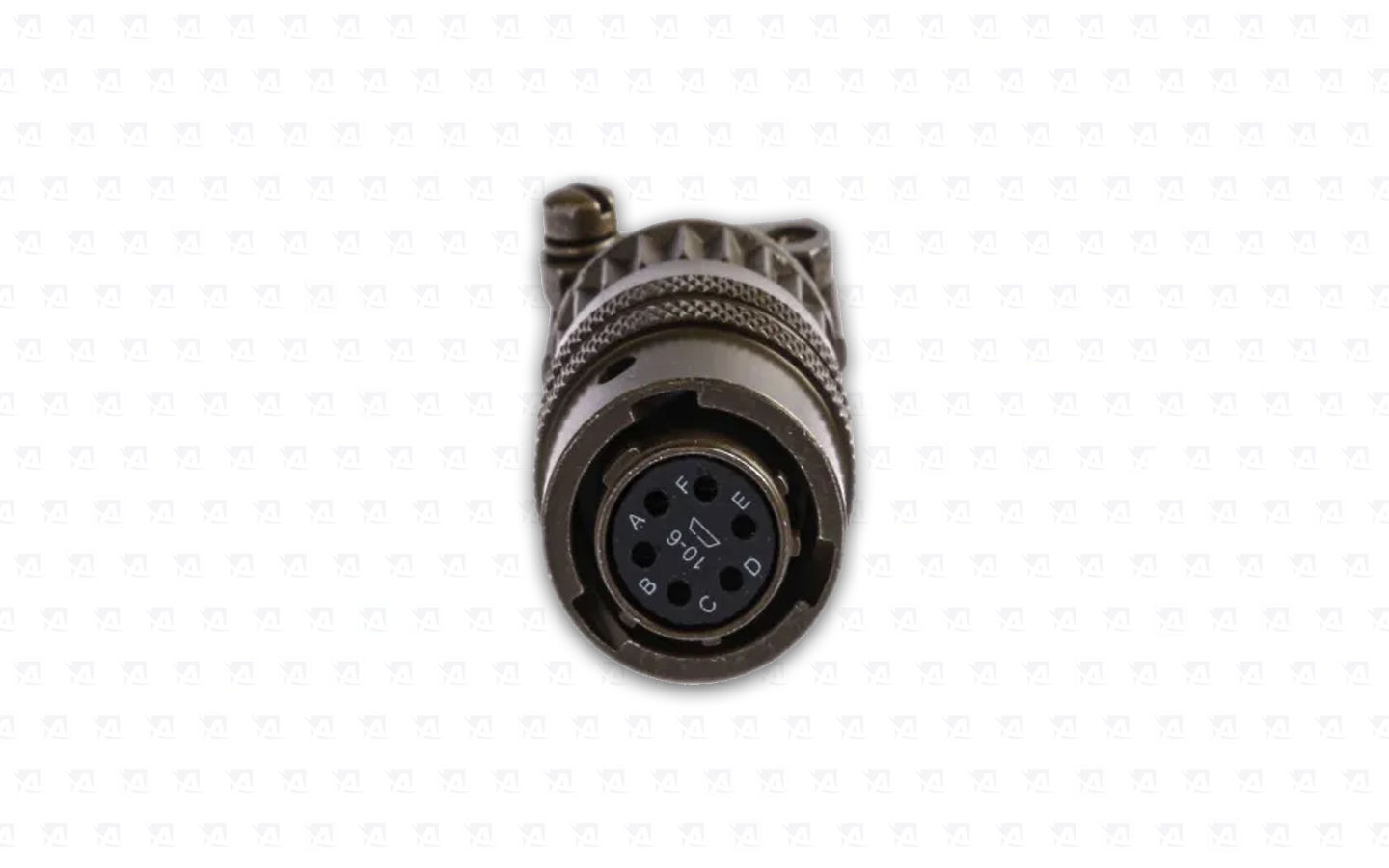

Blokada zaciskowa i kompatybilne złącze kablowe

Blokada zaciskowa i kompatybilne złącze kablowe

Jak zamówić

Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

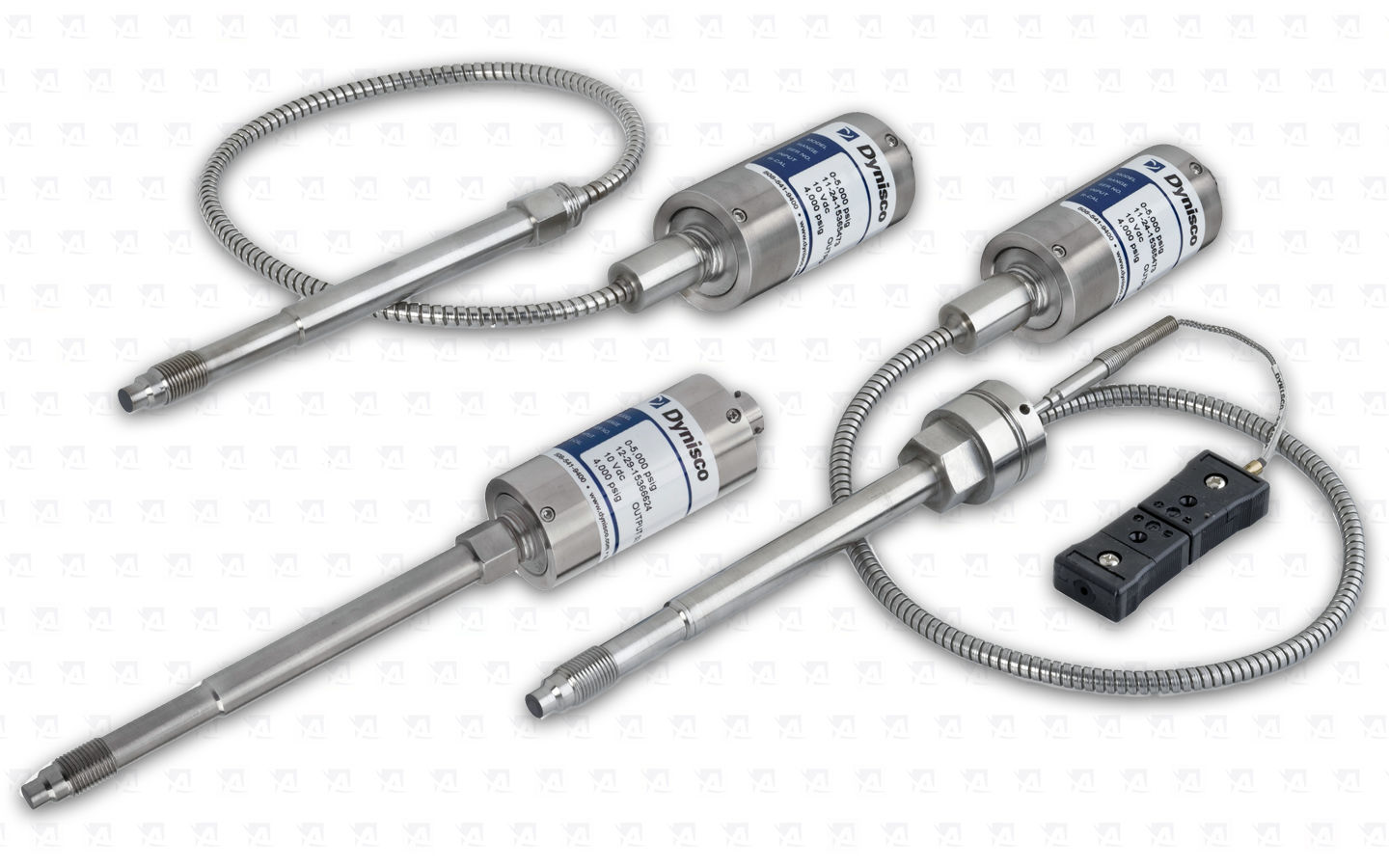

High Accuracy, Simple Installation, Repeatability and Reliability

Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.
However, if you have doubts about the proper installation, do not hesitate to contact our technicians. We are ready to provide support and offer the ideal solution for your application.

MDA410 Pressure Sensors - With rigid stem


Rigid Stem pressure sensors are easily installed into the mounting hole of the production line, ensuring a simple and robust design that is suitable for applications where the sensor is not exposed to radiant heat from the line and the electronics are not subjected to extreme temperatures. We do not recommend installing these sensors in a vertical position above the line (12 o'clock position), as radiant heat can negatively affect the sensor's electronics lifespan. In such cases, we recommend using a sensor design with a flexible capillary, which allows the electronics to be diverted away from the radiant heat, ensuring a long sensor life. The main advantages of this type of sensor include resistance to impacts and vibrations, enabling them to withstand mechanical stress, which increases their lifespan and reduces the need for maintenance. They also feature high accuracy, ensured by quality materials and advanced measurement technology, which is crucial for efficient process control.

MDA412 Pressure Sensors - With rigid stem and flexible capillary


Pressure sensors with flexible capillaries represent a professional solution suitable for applications with limited space or exposure to radiant heat from heating elements in production lines. Thanks to the thoughtful extended design, the sensor's electronics are located out of reach of the radiant heat source, reducing the risk of damage.

The flexible capillary is designed to be resistant to damage and allow a high degree of bending, which facilitates installation and handling of the sensor. It is essential to properly secure the sensor head to the included adapter, which is part of the package. To achieve optimal performance, we recommend placing the adapter on a part of the machine where unwanted vibrations or shocks do not occur, as these could negatively affect the sensor.

The length of the rod and flexible capillary can be customized according to individual needs, as well as other optional components. This ensures maximum flexibility in integrating the sensor into a wide range of industrial applications.

TDA412 Pressure Sensors - Combined sensor with rigid stem, flexible capillary and built-in temperature sensor


Combined pressure sensors with flexible capillaries represent a professional solution suitable for applications with limited space or exposure to radiant heat from heating elements in production lines. Thanks to the thoughtful extended design, the sensor's electronics are located out of reach of the radiant heat source, reducing the risk of damage.

Additionally, these sensors are equipped with a temperature sensor, allowing the customer to choose the type of sensor, whether it is a type J, K thermocouple, or an RTD (pt100). By selecting a compatible sensor for temperature measurement, the customer obtains information about the melt temperature from a single process connection, increasing measurement efficiency and accuracy.

The flexible capillary is designed to be resistant to damage and allow a high degree of bending, which facilitates installation and handling of the sensor. It is essential to properly secure the sensor head to the included adapter, which is part of the package. To achieve optimal performance, we recommend placing the adapter on a part of the machine where unwanted vibrations or shocks do not occur, as these could negatively affect the sensor.

The length of the rod and flexible capillary can be customized according to individual needs, as well as other optional components. This ensures maximum flexibility in integrating the sensor into a wide range of industrial applications.



Performance Characteristics


Pressure Range: 0 - 35 bar to 0 - 700 bar
Temperature Measurement: Thermocouple Type J (TDA412)
Accuracy:  ±0.5% f.s.v. up to 50 bar ±1% f.s.v.
Repeatability:  ±0.1% f.s.v. up to 50 bar ±0.2% f.s.v.
Resolution: Infnite
Maximum Overload (without influencing operating data): 2 x pressure range
Burst Pressure: 6x pressure range max. 3000 bar
Material in Contact with Media: Inconel 718



Temperature Characteristics



Diaphragm

Max. Temperature:  540°C
Zero Shift Due to Temperature Change: < 0.4 bar/10ºC
Housing

Max. Temperature:  120°C
Zero Shift Due to Temperature Change: ±0.2% f.s.v./10ºC
Sensitivity Shift Due to Temperature Change:  ±0.1% f.s.v./10ºC up to 50 bar ±0.2% f.s.v./10ºC

Electrical Characteristics




Configuration: 4-arm Wheatstone bridge strain gage
Strain Resistance: 350Ω
Output Signal: 3.33 mV/V ±2%
Supply Voltage: 10 V DC, max. 12 V DC
Zero Balance: ±5% f.s.v. adjustable
Internal Shunt-Calibration: 80% f.s.v. ±0.5%
Leakage Resistance: 1000MΩ at 50 Vdc

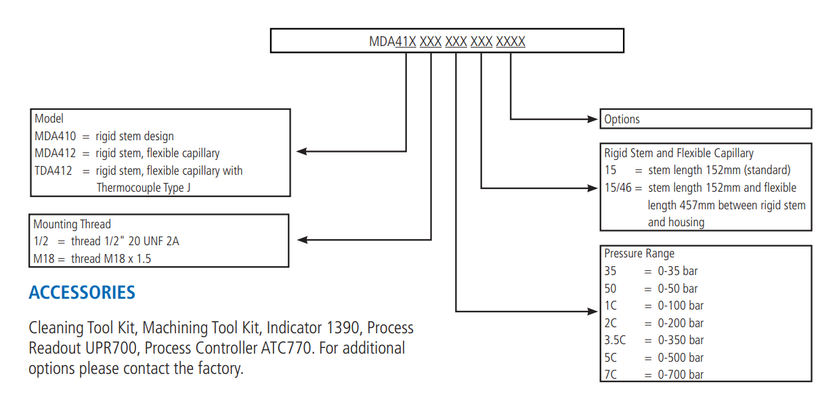

Ordering Guide for MDA410 Series



MDA 410 - Dimensions

All dimensions are inches (mm) unless otherwise specified.

MDA 412 - Dimensions

All dimensions are inches (mm) unless otherwise specified.

TDA 412 - Dimensions

All dimensions are inches (mm) unless otherwise specified.
