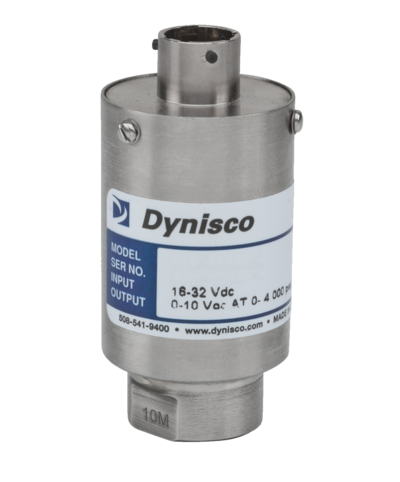

832 Model
Dynisco 832 to wszechstronny czujnik do większości zastosowań. Czujnik oferuje precyzyjny pomiar ciśnienia w zakresie od 0 do 10 000 PSI. Doskonała kompensacja temperatury jest zapewniona przez wysoką wydajność w środowiskach pracy do 120 °C. Jego wysoka precyzja i solidna konstrukcja sprawiają, że idealnie nadaje się do różnych zastosowań, takich jak stanowiska testowe dla samochodów i przemysł motoryzacyjny do testowania sprzętu do systemów polimerowych.
832 model
CHARAKTERYSTYKA WYDAJNOŚCI
|
Zakres ciśnienia:
|
od 100 psi do 10 000 psi
|
|
|
Dokładność:
|
± 0,15% FSO (w tym liniowość, powtarzalność i histereza)
|
|
|
Przeciążalność:
|
1,5 x całkowity zasięg czujnika
|
|
| Membrana czujnika: | 17 - 4 PH, 15 - 5 PH stal nierdzewna | |
| Podłączenie czujnika: | 1/8-27 NPT | |
| Bezpiecznik ciśnieniowy: |
100 - 250 psi: 10 x jmenovitý tlak |
|
| Konstrukcja czujnika: | Głowica pomiarowa czujnika bez adaptera procesowego materiał konstrukcyjny Stal nierdzewna 303, 304 |
CHARAKTERYSTYKA TEMPERATUROWA
|
Maks. temperatura czujnika:
|
-54°C to+120°C
|
|
|
Zakres skompensowany:
|
-18°C to +66°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Przesunięcie zerowe (ze względu na temperaturę elektroniki) |
±0.005% full scale/°C | |
| Przesunięcie zakresu (ze względu na temperaturę elektroniki): |
±0.005% full scale/°C |
PARAMETRY ELEKTRYCZNE
|
Karmić:
|
Doporučeno 10 Vdc Maximum 15 Vdc
|
|
|
Sygnał wyjściowy:
|
3 mV/V ±0.25%
|
|
|
Ustawienie zerowe:
|
±1% FSO
|
|
| Złącze: | 6 PIN konektor Bendix | |
| Rezystancja izolacji: | 1000 megaohmy @ 50 Vdc | |
| Kalibracja rezystancji (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |
WYMIARY CZUJNIKA:
|
|
