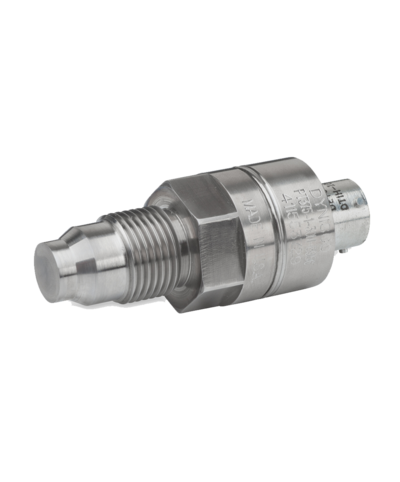

Przetwornik ciśnienia PT375
Przetwornik ciśnienia Dynisco PT 375 jest przeznaczony do zastosowań wymagających portu ciśnieniowego o zerowej objętości, szybkiego czasu reakcji i surowych norm czystości. Wysokociśnieniowe uszczelnienie metal-metal zapewnia niezawodny pomiar ciśnienia szlamu, lepkich płynów i innych mediów, które można homogenizować.
Przetwornik ciśnienia PT 375
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
PT375 Flush Diaphragm High Pressure Transducer
Ideal For Slurries And Viscous
The Dynisco PT375 pressure transmitter is designed for applications requiring zero volume pressure port, fast response time, and stringent cleanability standards. The metal-t0-metal high pressure seal offers reliable pressure measurements of slurries, viscous liquids and other media that can be homogenized.
Performance Characteristics
| Pressure Range (psi): |
0 - 30,000 PSI |
| Accuracy: |
±0.5% FSO including linearity, hysteresis, and repeatability |
Electrical Characteristics
| Input Resistance: |
400 Ohms ±20% |
| Output Resistance: |
370 Ohms ±10% |
| Internal Shunt Calibration: |
80% FSO ±1% |
| Excitation: |
10 Vdc recommended, 15 Vdc maximum |
| Full Scale Output: |
3 mV/V ±2% |
| Zero Balance: |
±2% FSO |
| Insulation Resistance: |
1,000 megohms @ 50 Vdc |
Temperature Characteristics
| Operating Range: |
-65°F to +250°F (-54°C to +120°C) |
| Compensated Range |
0°F to 250°F (-18 to +120°C) |
| Temperature Effect On Zero: |
±0.01% full scale/°F (0.018% full scale/°C) |
| Temperature Effect On Span: |
±0.02% full scale/°F (±0.036% full scale/°C) |
Mechanical Characteristics
| Safe Overpressure: |
1000 - 15,000 psi: 2 x rated pressure 20,000 - 30,000 psi: 1.3 x rated pressure |
| Burst Pressure: |
1000 - 15,000 psi: 3 x rated pressure 20,000 - 30,000 psi: 2 x rated pressure |
| Wetted Material: |
Inconel 718 |
| Cover Material: |
303, 304 stainless steel |
| Weight: |
5 ounces |
| Mounting Torque: |
1000 - 10,000 psi: 50 ft./lb. 15,000 - 30,000 psi: 100 ft./lb. |
Ordering Guide for PT375 Pressure Transducer

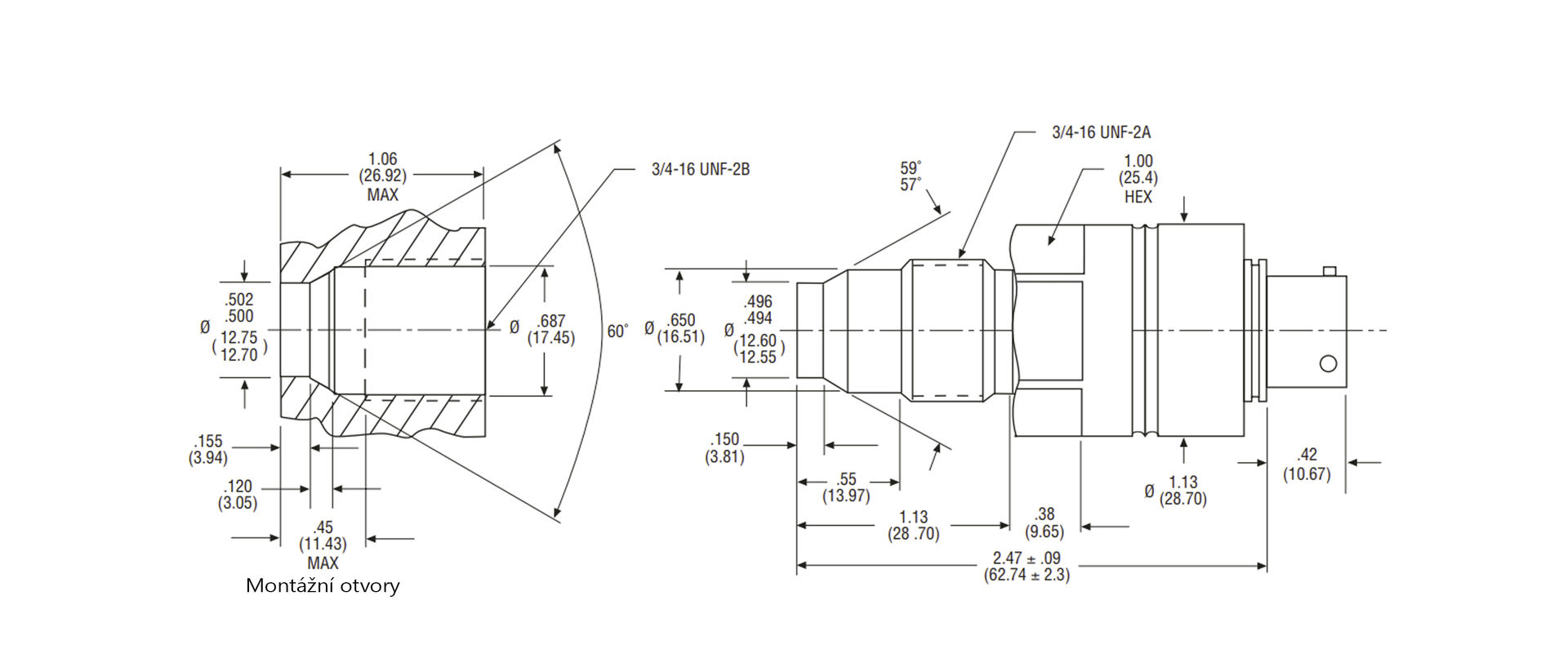

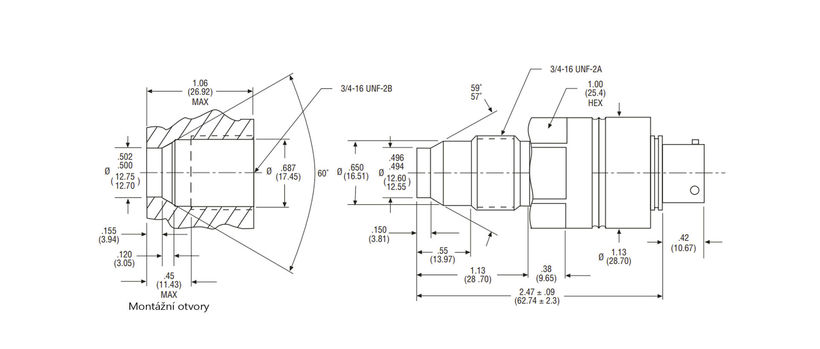

PT375 Flush Diaphragm High Pressure Transducer - Dimensions
All dimensions are inches (mm) unless otherwise specified.
