PT139 | PT139A

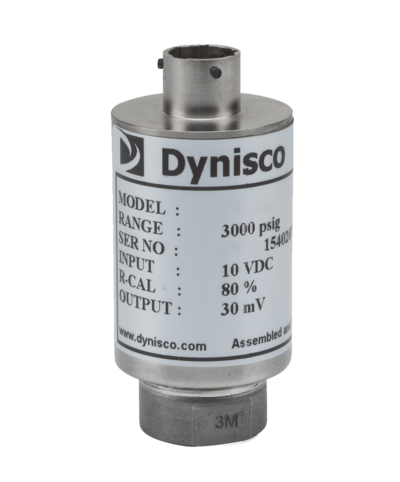

Czujniki ciśnienia PT139 i PT139A Dynisco są przeznaczone do pomiaru ciśnienia hydraulicznego w ekstremalnych warunkach testowych dla pojazdów, stojaków i innych zastosowań hydraulicznych i pneumatycznych. Czujniki te wytrzymują cykliczne ciśnienie i zapewniają doskonałą wydajność w trudnych warunkach przemysłowych.
Kompaktowa i solidna konstrukcja jest idealna do zastosowań o ograniczonej przestrzeni. W pełni spawana konstrukcja stalowa jest idealna do wymagających zastosowań przemysłowych. Dzięki uszczelnieniu są przyjazne dla środowiska, a tym samym zapobiegają niepożądanemu zanieczyszczeniu systemu.

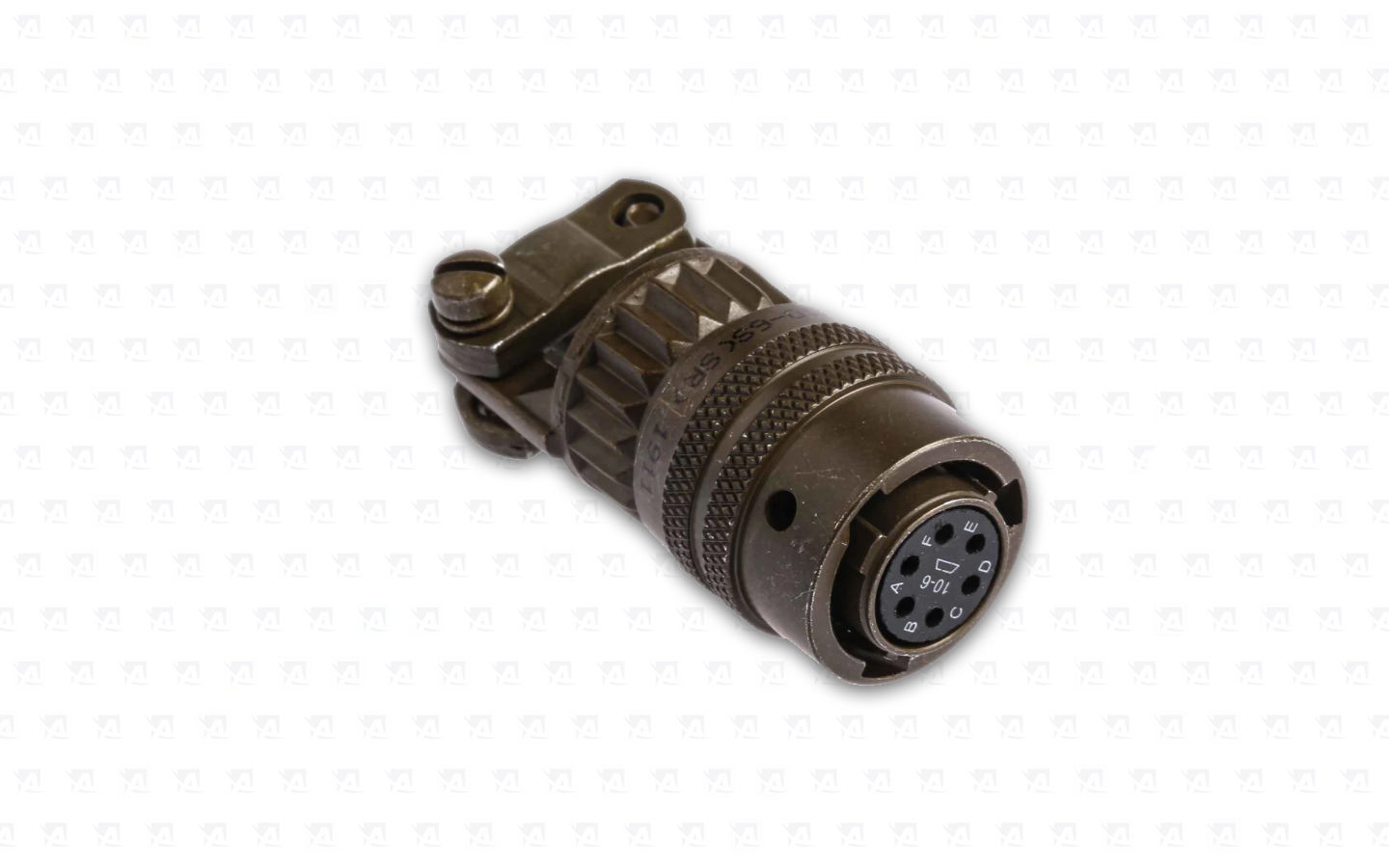

Szczegół - Złącze bagnetowe Amphenol 6-PIN
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:

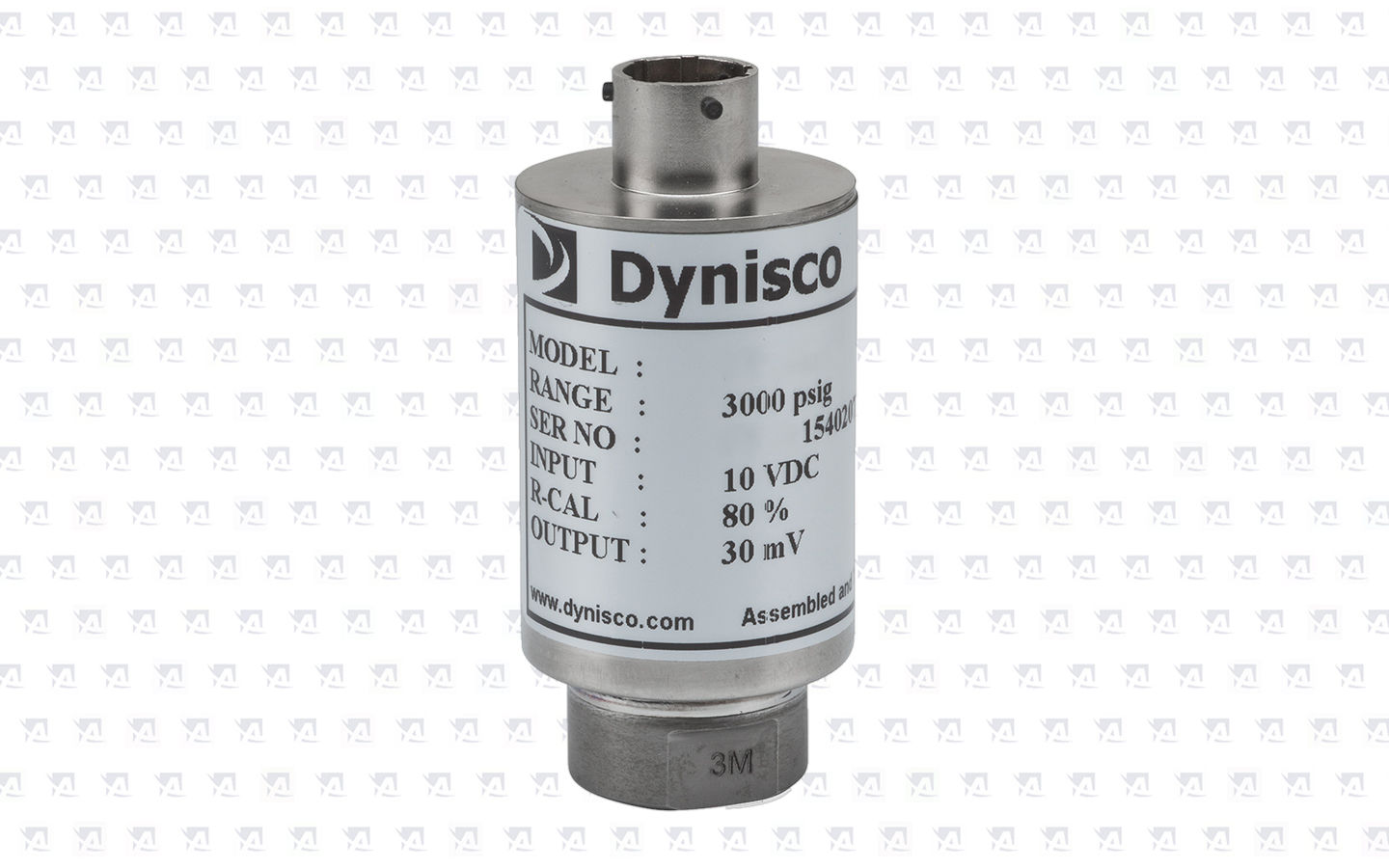

PT139 & PT139A Rugged Test Transducers
Measure Hydraulic Pressure In Extreme Environments
Dynisco's PT139 & PT139A pressure transmitters are designed to measure hydraulic pressure in extreme environments of vehicle and other hydraulic and pneumatic applications. These withstand cyclic pressure and provide outstanding performance under the severe demands of the industrial market. The small and rugged design make them ideal for restricted space applications. The all welded steel construction is ideal for demanding industrial or heavy duty applications. They are environmentally sealed transducers that prevent contamination.
Performance Characteristics
| Pressure Range (psi): |
0 - 10 000 PSI |
| Accuracy: |
±0.5% full scale including linearity, hysteresis and repeatability |
| Full Scale Output: |
3 mV/V ±1.0% typical (±2.0% maximum) |
| Zero Balance: |
±1.0% typical (±2.0% maximum) |
Electrical Characteristics
| Input Resistance: |
420 Ohms ±20% |
| Output Resistance: |
370 Ohms ±10% |
| Internal Shunt Calibration: |
80% ±0.5% full scale typical (±1.0% maximum) |
| Excitation: |
10 Vdc recommended, 15 Vdc maximum |
Temperature Characteristics
| Operating Range: |
-65° to +285°F (-54°C to +140°C) |
| Compensated Range: |
-40° to +275°F (-40°C to +135°C) |
| Temperature Effect On Zero: |
±0.008% full scale/°F (±0.014% full scale/°C) |
| Temperature Effect On Span: |
±0.008% full scale/°F (±0.014% full scale/°C) |
Mechanical Characteristics
| Safe Overpressure: |
2 x rated pressure |
| Burst Pressure: |
5 x rated pressure |
| Wetted Material: |
17 - 4 PH, 15 - 5 PH stainless steel |
| Cover Material: |
303, 304 stainless stee |
| Weight: |
PT139: Approximately 5 ounces;
PT139A: Approximately 2 ounces |
Ordering Guide for PT139 & PT139A Series
PT139 & PT139A Series - Dimensions
All dimensions are inches (mm) unless otherwise specified.
