PT199 Czujnik ciśnienia
Czujnik ciśnienia PT199 jest przeznaczony do pomiaru ciśnienia w układach turbin. Dostarcza informacji na temat ciśnienia i / lub temperatury w układach gazowych lub paliwowych, takich jak turbiny gazowe, w celu regulacji przepływu gazu lub paliwa.
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
High Accuracy, Simple Installation, Repeatability And Reliability
Trouble Free Operation
PT199 Pressure Transmitter
Dynisco's PT199 pressure transmitter is designed to measure gas turbine pressure around the world. It provides information on various gas turbine system pressures for both gas and fuel flow control and/or turbine firing temperature control. ⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.
Performance Characteristics
| Pressure Range (psi): |
0-15 through 0-1500 |
| Accuracy: |
±0.25% FSO including linearity, hysteresis and repeatability; PT199 ±0.5% FSO |
| Full Scale Output: |
4-wire 0-5 Vdc |
| Zero Balance: |
±0.05 Vdc |
Electrical Characteristics
| Excitation: |
±12 Vdc for FM approved explosion proof units 28 Vdc max. |
| Connection: |
1/2” NPT male thread or 3/8” flared tube fitting |
| Internal Shunt Calibration: |
80% ±0.5% full scale typical (±1.0% maximum) |
| Excitation: |
10 Vdc recommended, 15 Vdc maximum |
Temperature Characteristics
| Operating Range: |
+170°F (76.7°C) maximum |
| Temperature Effect On Zero: |
Range dependent |
| Temperature Effect On Span: |
Range dependent |
Mechanical Characteristics
| Pressure Connections: |
1/2" NPT male thread |
| Proof Pressure |
2 x rated pressure |
| Materials Of Construction: |
Stainless stee |
| Housing: |
303, 304 SST |
| Wetted Parts: |
15-5 SS |
| Weight: |
1.6 lbs |
| FM Approvals: |
Class 1, Division 1 Groups A, B, C & D |
Electrical Connections
| 1/2” NPT(M) Conduit connection, four conductor #22 AWG 72” in length |
|
Color:
|
Function:
|
| Red |
+ Signal |
| Black |
- Signa |
| White |
+ Excitation |
| Green |
- Excitation |
Ordering Guide for PT199 Series:

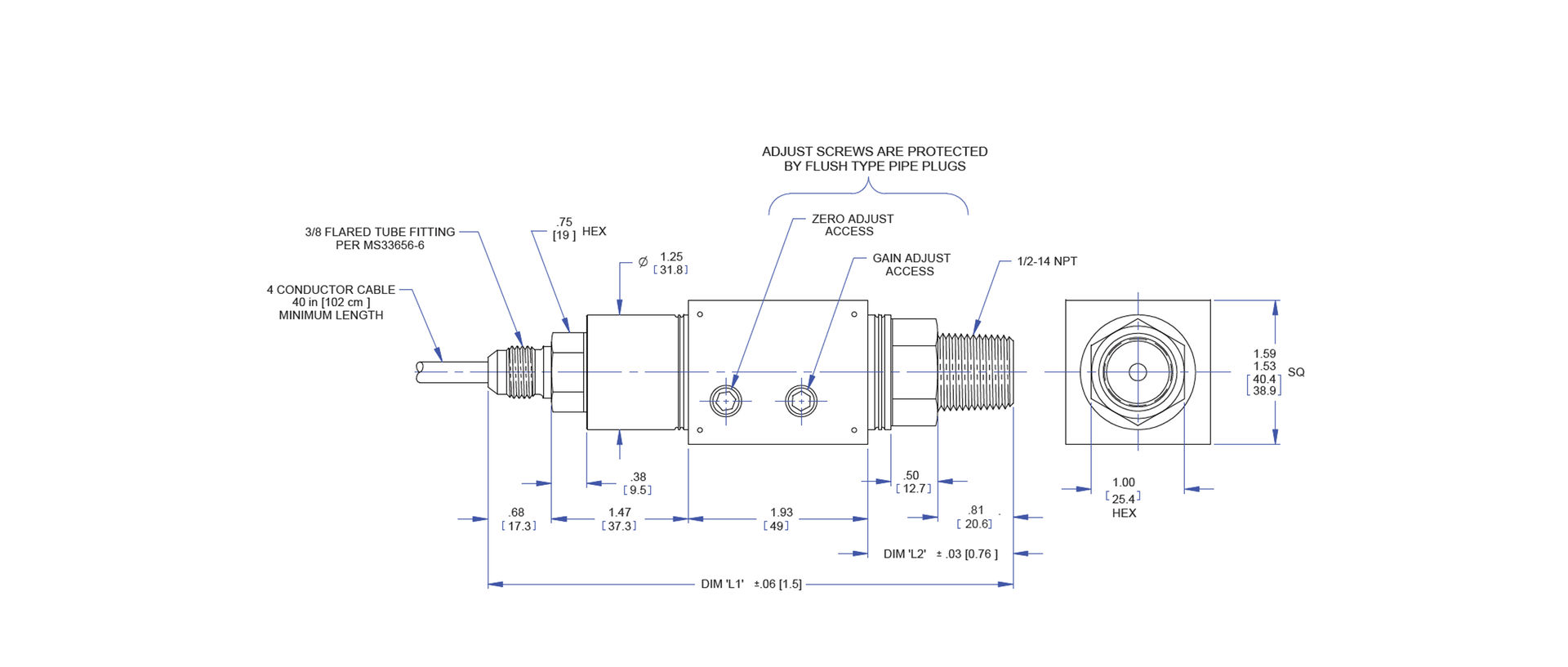

PT199 Series - Dimensions
All dimensions are inches (mm) unless otherwise specified.
