PT303 Czujnik ciśnienia
Czujnik ciśnienia PT303 Dynisco jest przeznaczony do zastosowań we wszystkich zastosowaniach ciśnieniowych w strefach zagrożonych wybuchem. Dzięki wysokiej wydajności i szerokiemu zakresowi ciśnienia oferuje bezproblemową pracę i elastyczność, aby spełnić wszystkie Twoje wymagania.
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
PT303 Pressure Transmitter
Trouble Free Operation
Rigid stem pressure transducers are very easy to install in the mounting hole of the production line. The problem occurs when the sensor is used incorrectly. This transducer can never be used in a vertical installation without thoroughly insulating of the transducer head. The electronics contained in the sensor would be highly exposed to radiant heat from the line and would cause early damage or displacement of measurement values. Therefore, if you are unsure of the correct installation always contact our technicians. If the sensor is repeatedly damaged it is not a defect in the sensor, but due to incorrect use or inappropriate configuration. We are able to solve these problems and offer you the ideal solution for your application.
Performance Characteristics
| Pressure Range (psi): |
0-110 through 0-700 |
| Accuracy: |
±0.25% FSO including linearity, hysteresis and repeatability |
| Full Scale Output: |
4-wire 0-5 Vdc |
| Zero Balance: |
±12 Vdc for FM approved explosion proof units 28 Vdc max. |
Electrical Characteristics
1/2” NPT(M) Conduit connection, four conductor #22 AWG 72” in length
| Excitation: |
±12 Vdc for FM approved explosion proof units 28 Vdc max. |
Color:
|
Function:
|
| Red |
+ Signal |
| Black |
- Signal |
| White |
+ Excitation |
| Green |
- Excitation |
Temperature Characteristics
| Operating Range: |
+170°F (76.7°C) maximum |
| Temperature Effect On Zero: |
Range dependent |
| Temperature Effect On Span: |
Range dependent |
Mechanical Characteristics
| Pressure Connections: |
PT130: -65°F to +250°F (-54°C to +120°C)
PT140/150/160: -20°F to +185°F (-29°C to +85°C) |
| Proof Pressure: |
0°F to +150°F (-18°C to +66°C) |
| Materials Of Construction: |
PT130: ±0.005% full scale/°F (±0.009% full scale/°C) typical (±0.01%/±0.018% maximum);
T140/150/160: ±0.02% full scale/°F (±0.036% full scale/°C) |
| Housing: |
303, 304 SST |
| Wetted Parts: |
5 x rated pressure |
| Wetted Material: |
15-5 SS |
| Weight: |
3.15 lbs |
| FM Approvals: |
Class 1, Division 1 Groups A, B, C & D |
Ordering Guide for PT303 Pressure Transmitter

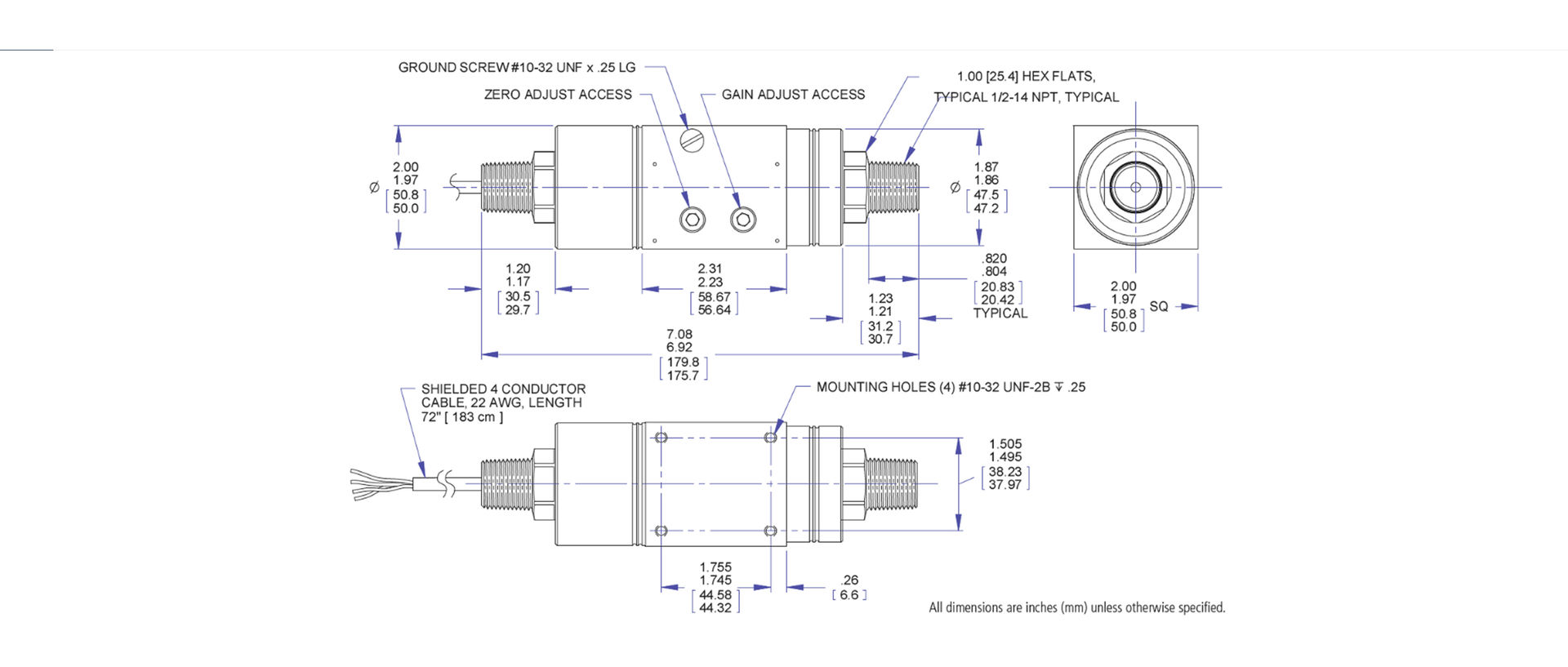

PT303 Pressure Transmitter - Dimensions
All dimensions are inches (mm) unless otherwise specified.
