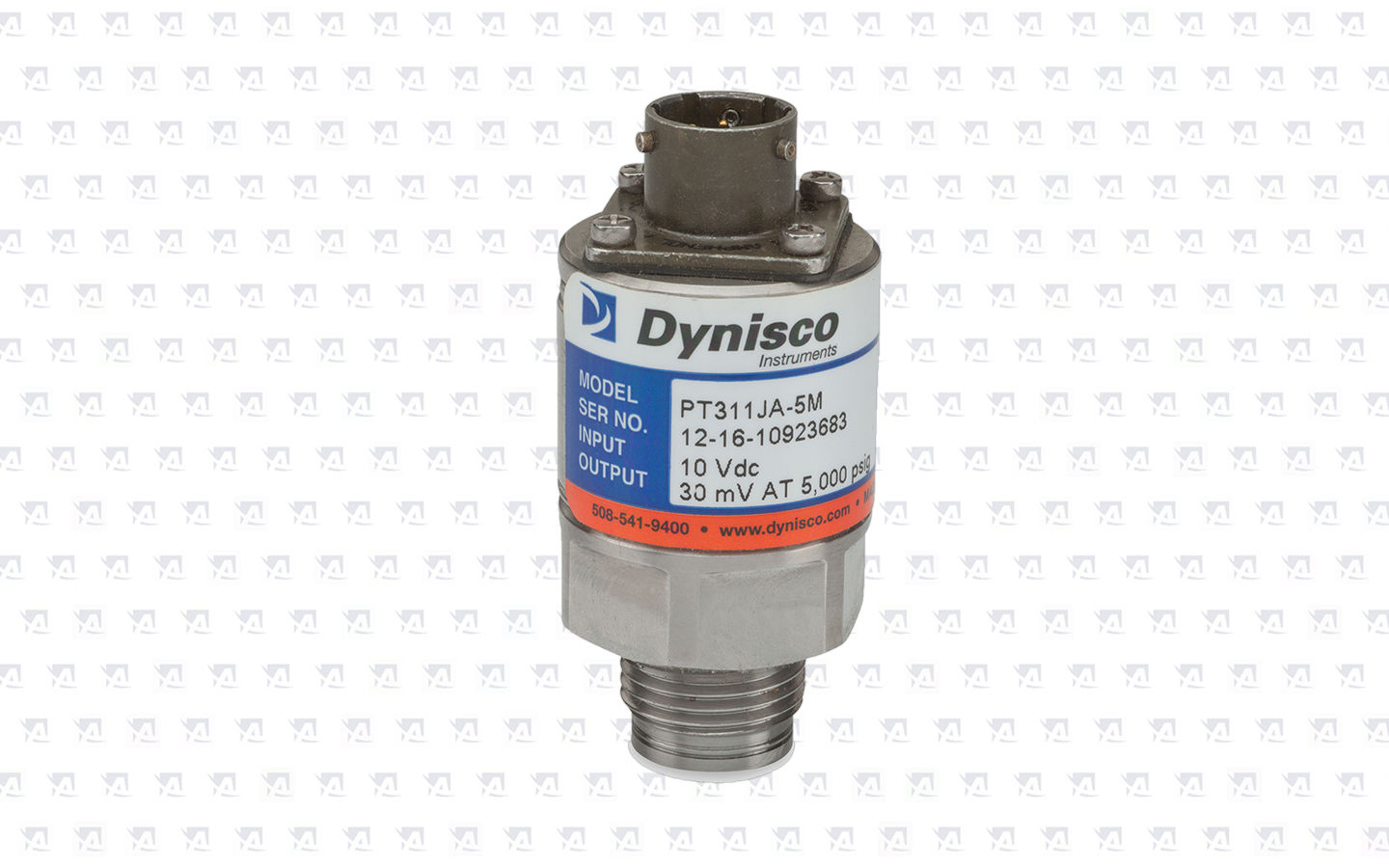

PT311JA Czujnik ciśnienia

PT311JA Czujnik ciśnienia

Zmywalny przetwornik ciśnienia Dynisco PT311JA jest przeznaczony do zastosowań wymagających portu ciśnieniowego o zerowej objętości. Wpuszczona membrana poprawia charakterystykę częstotliwościową. PT311JA ma pełny zakres sygnału wyjściowego 3 mV / V i oferuje niezawodny i dokładny pomiar ciśnienia gazów, lepkich cieczy.

PT311JA Czujnik ciśnienia

PT311JA Czujnik ciśnienia

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

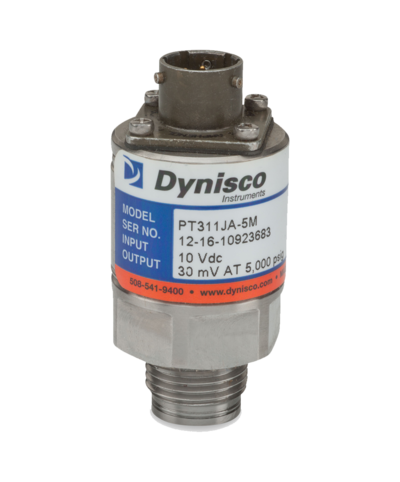

PT311JA Flush Mounted Pressure Sensors

Reliable And Accurate Pressure Measurement


Dynisco's PT311JA flush diaphragm pressure transducer is designed for applications requiring a zero volume pressure port. The flush diaphragm improves frequency response and has excellent cleanability. The PT311JA has a full scale output of 3mV/V and offers reliable and accurate pressure measurement of gases, viscous liquids and slurries.

Performance Characteristics


Pressure Range (psi): 0 - 10,000 PSI
Accuracy: ±0.5% full scale including linearity, hysteresis and repeatability



Electrical Characteristics


Full Scale Output: 3 mV/V minimum
Excitation: 10 Vdc recommended, 12 Vdc maximum
Insulation Resistance: 1,000 megohms @ 50 Vdc
Bridge Resistance: 350 Ohms nominal
Internal Shunt Calibration: 80% full scale ±1.0%

Temperature Characteristics



Operating Range: 65° to +250°F (-54°C to +120°C)
Compensated Range: 0° to 150°F (-18°C to +66°C)
Temperature Effect On Zero: ±0.01% full scale/°F (±0.018% full scale/°C)
Temperature Effect On Span: ±0.02% full scale/°F (±0.036% full scale/°C)

Mechanical Characteristics



Safe Overpressure: 2 x rated pressure
Burst Pressure: 4 x rated pressure
Wetted Material: 17 - 4 PH stainless steel
Cover Material: 303, 304 stainless steel
Pressure Port Seal: Transducer supplied with DYNA-SEAL™ (P/N 633014)
Weight: Approximately 5 ounces

Ordering Guide for PT311JA Pressure Sensors

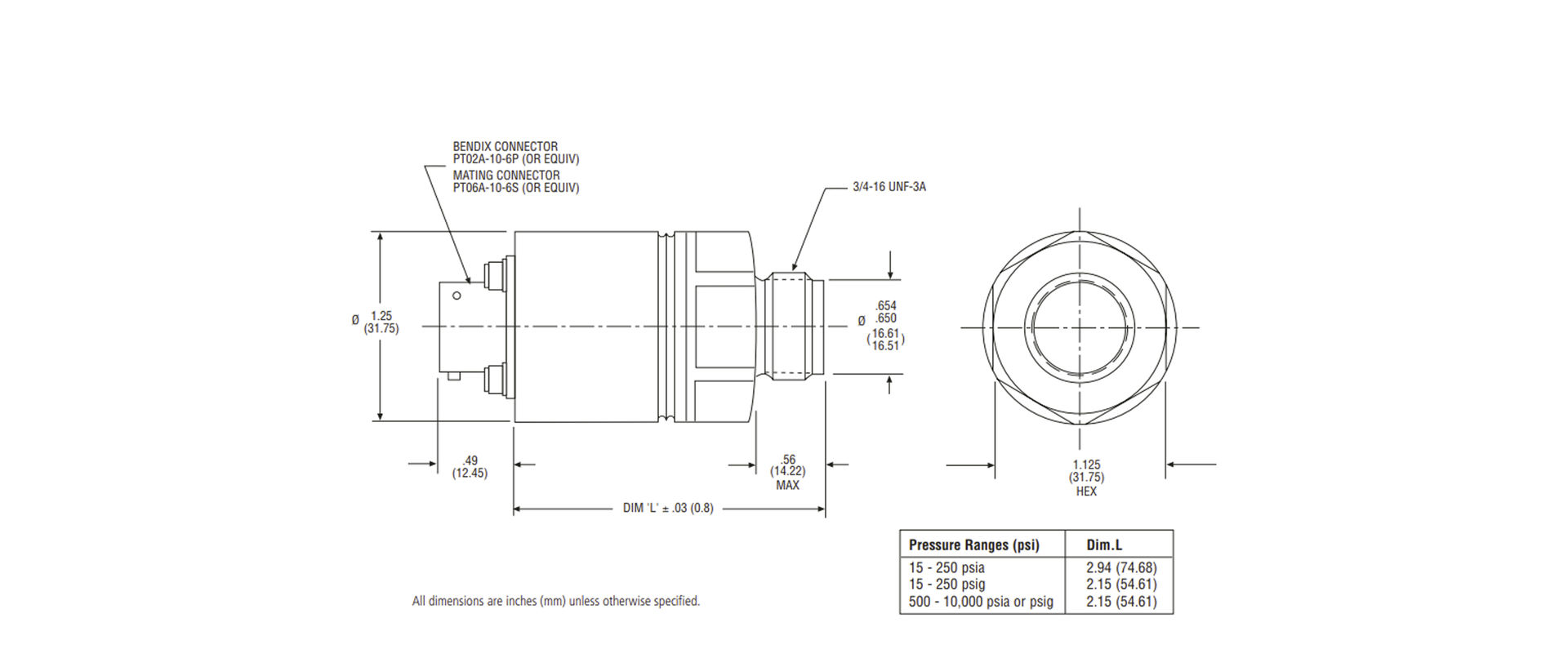

PT311JA - Dimensions

All dimensions are inches (mm) unless otherwise specified.
