Seria MDA

MDA 435 — Czujnik ciśnienia topnienia z elastyczną i odsłoniętą kapilarą

MDA 435

Modele MDA 435 to solidne i niezawodne czujniki. Modele te są wyposażone w elastyczną i odsłoniętą kapilarę ułatwiającą instalację i użytkowanie w ekstremalnie ograniczonych warunkach lub odwrócenie głowicy pomiarowej czujnika od promieniowania cieplnego maszyny.

Cała seria MDA zapewnia standard branżowy z sygnałem wyjściowym 3,33 mV / V, który jest przeznaczony do pracy z większością wskaźników ciśnienia i regulatorów. Ten model czujnika jest wyposażony w ośmiopinowe złącze Bendix i gwint montażowy 1/2"-20 UNF 2A lub M18x1.5.

Wszystkie czujniki z tej serii można skonfigurować zgodnie z własnymi potrzebami. Skontaktuj się z nami, chętnie Ci pomożemy.

MDA 435 - Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

MDA 435 - Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

MDA 435 - Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

MDA 435 - Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

Zacisk czujnika i kompatybilne złącze kabla

Zacisk czujnika i kompatybilne złącze kabla

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

CHARAKTERYSTYKA WYDAJNOŚCI

Zakres ciśnienia: od 0 - 17 bar do 0 - 2000 bar
Dokładność:
± 0,50% zakresu (w tym liniowość, powtarzalność i histereza)
Przeciążalność: 2 x całkowity zakres czujnika
Powtarzalność:
±0.1% f.s.v. (do 50 bar ±0.2% f.s.v.)
Membrana czujnika:
15-5 PH Powłoka Dynmax®
Podłączenie czujnika:
1/2"-20 UNF-2A lub M18x1,5
Moment montażowy:
25 Nm - 55 Nm
Bezpiecznik ciśnieniowy:
z bezpiecznikiem 6x całkowity zasięg czujnika. maks. 3000 bar
Konstrukcja czujnika:
MDA 435 — Czujnik ciśnienia topnienia z elastyczną i odsłoniętą kapilarą

CHARAKTERYSTYKA TEMPERATUROWA

Maks. temperatura membrany: 400°C
Przesunięcie zerowe (wpływ temperatury): 0.2 bar / 10°C
Temperatura ciała czujnika:

120°C
Zero shift (efekty temperatury)
±0.2% f.s.v./10°C
Czułość przemieszczenia (związana z temperaturą)
±0.1% f.s.v./10°C (do 50 bar ±0.2% f.s.v./10°C);

PARAMETRY ELEKTRYCZNE

Zasilanie: 10 Vdc - 12 Vdc
Sygnał wyjściowy: 3.33 mV/V
Ustawienie zerowe: ±5% f.s.v
Złącze:
6-stykowe złącze Bendix
Rezystancja izolacji:
1000 MΩ przy 50 V DC
Odporność na napięcie:
350Ω
Kalibracja rezystancji (R-Cal):
80% f.s.v ±0.5%

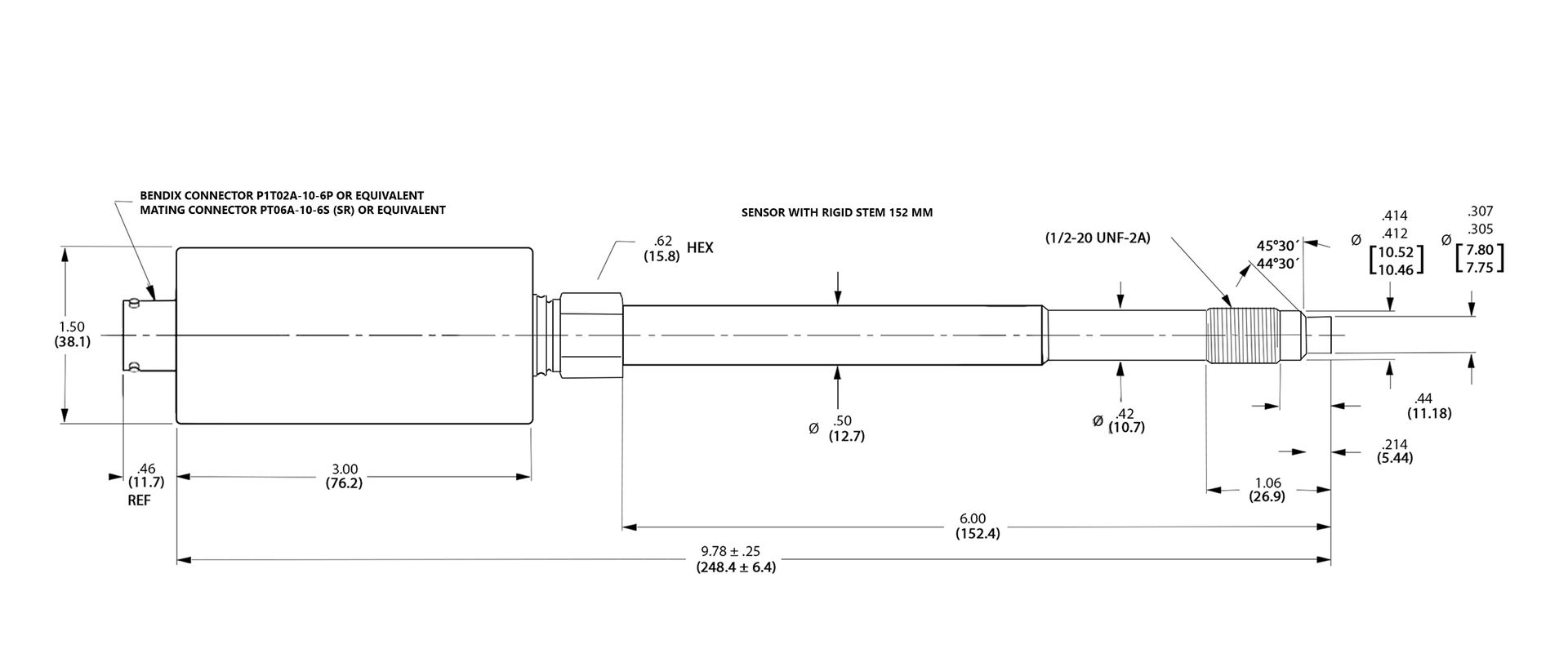

Wymiary czujnika ciśnienia MDA435:

Klucz dynamometryczny Wera 20 - 100 Nm

Kliknij klucze dynamometryczne w niepowtarzalnej konstrukcji Wera. Bardzo solidna konstrukcja przy zachowaniu wysokiej dokładności zgodnie z DIN EN ISO 6789-1: 2017-07. Proste ustawianie i zabezpieczanie wprowadzonej wartości. Dodatkowo słyszalne i widoczne zaskoczenie po osiągnięciu wartości na wadze ułatwia bezpieczne ustawienie wymaganej wartości momentu obrotowego. Solidny mechanizm zwalniający gwarantuje wysoce słyszalny i zauważalny sygnał zwalniający po osiągnięciu zadanej wartości momentu obrotowego. Do dokręcania w prawo i za pomocą 45-zębowej zapadki zmiany.

Zestaw czyszczący - otwór montażowy na czujniki

Zestaw narzędzi do czyszczenia został zaprojektowany przez Dynisco do stosowania w usuwaniu plastiku z otworów montażowych czujników ciśnienia i temperatury. Instalowanie czujników w niewłaściwie oczyszczonych lub dużych otworach jest jedną z głównych przyczyn uszkodzeń. Za pomocą tego zestawu możliwe jest czyszczenie otworu o średnicy 1/2 UNF. Zestaw zawiera wtyczkę kalibracyjną (bezpiecznik), która służy do sprawdzania, czy otwór został prawidłowo obrobiony i oczyszczony. Dostępne są również zestawy czyszczące do otworów M10 i M18.

Zestaw gwintów - otwór montażowy na czujniki

Zestaw narzędzi do otworów i gwintów do czujników ciśnienia stopu zawiera wszystkie niezbędne wiertła i gwintowniki do przygotowania standardowego otworu montażowego czujnika UNF 1/2 20.  Zestaw zawiera specjalną wiertarkę pilotową, która jest potrzebna do obróbki siodła o 45°.

Pompa kalibracyjna PPS1210

Pompa kalibracyjna PPS1210 z podgrzewanym portem ciśnieniowym umożliwia szybką i dokładną kontrolę czujników ciśnienia stopu bezpośrednio w laboratorium lub bezpośrednio w fabryce. Dzięki kompaktowym wymiarom jest łatwy do przenoszenia. Aby sprawdzić czujnik, należy go zainstalować w otworze montażowym M18x1.5 lub za pomocą adaptera do portu UNF 1/2-20". Dzięki systemowi do generowania ciśnienia bardzo łatwo jest wytworzyć obciążenie do 700 bar. System posiada odpuszczanie oleju do 400°C.

Adaptery do czujników ciśnienia

Adapter do czujników ciśnienia Dynisco

Adapter do czujników z gwintu 1/2-20 UNF na gwint M10x1.5 lub M18x1.5 Innym wariantem jest adapter z M10x1.5 na M18x.15. Adaptery te są najszybszym i najskuteczniejszym sposobem na przekształcenie dostępnego (standardowego) czujnika w pełnoprawny zamiennik w sytuacji kryzysowej.

Kołnierze do czujników ciśnienia

Kołnierze procesowe uzupełniają wszystkie czujniki ciśnienia i temperatury. Kołnierz umożliwia zainstalowanie czujnika z przyłączem procesowym 1/2-20 UNF (opcjonalnie M18x1.5) czujnika ciśnienia stopu w porcie montażowym za pomocą kołnierza. Zastosowanie kołnierza jest kompatybilne ze wszystkimi czujnikami o podanych wymiarach. Każdy adapter i elementy uszczelniające wykonywane są na zamówienie w zależności od wymiarów i portu montażowego. Przedłużenia kołnierzy są dostępne jako konstrukcje jednoczęściowe lub odłączane połączenia gwintowane. Konstrukcja kołnierza jest specyficzna w zależności od potrzeb użytkowania i zależy od wymaganych wymiarów.

Sześciożyłowy, ekranowany przewód ze złączem bagnetowym Bendix 6pin

Kable te służą do łączenia czujników ciśnienia Dynisco ze złączem 6-pinowym. zapewniają połączenie elektryczne między czujnikami a wskaźnikami lub sterownikami. Zespoły składają się ze złącza bagnetowego Bendix i sześciożyłowego ekranującego przewodu. Następujące zestawy przewodowe i złącze pokrywy są kompatybilne z modelami czujników Dynisco

Symulator sygnału czujnika VPC-999084

VPC-999084 upraszcza rozwiązywanie problemów online z czujnikami, kondycjonerami sygnału i wskaźnikami Dynisco. Jego wyjście można zmieniać w krokach co 20% lub za pomocą potencjometru zmiennego.

Funkcje Guardian

Rozszerzenie serii o nazwie Guardian Series. Guardian spełnia wymagania dyrektywy bez kosztów i komplikacji związanych z nadmiarowymi czujnikami i zewnętrznymi przekaźnikami modułowymi. The Guardian spełnia również wymagania NFPA 79 A.9.2, A.9.4.1, A. 9.4.3.2 jako sposób oceny bezpiecznych aspektów funkcji zarządzania. Wybierz próg przełączania przekaźnika spośród dziesięciu różnych wyborów od 10-100% pełnego zakresu ciśnienia czujnika. Czujniki serii Guardian są same certyfikowane na podstawie raportów z oceny odpowiedniej strony trzeciej agencji exida™. Czujniki z serii Guardian zostały poddane szeroko zakrojonej analizie FMEDA (Failure Effects and Diagnostics). Raporty FMEDA pokazują, że produkty mają​ PL'c') dla wszystkich wymienionych czujników SIL1 (mV/V i HART-mA) lub SIL2 (mA).
