MDT 435 - Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną.

MDT 435

Wzmacniacze sygnału serii MDT przekształcają ciśnienie procesowe w wzmocniony sygnał do zdalnej transmisji bez zakłóceń. Wszystkie modele dostępne są w wariantach 4-20 mA, 0-5 VDC i 0-10 VDC, 2-, 3- i 4-wariantów przewodowych. Wiele funkcji standardowych serii MDA Dynisco zostało włączonych do wzmocnionej serii MDT, w tym sprawdzona konstrukcja czujnika tensometrycznego zapewniająca stabilną pracę, w tym elastyczna konstrukcja kapilarna. W tym możliwość wewnętrznej kalibracji cyfrowej R-Cal.



Wszystkie czujniki z tej serii można skonfigurować zgodnie z własnymi potrzebami. Skontaktuj się z nami, chętnie Ci pomożemy.

Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

Czujnik ciśnienia stopu w wykonaniu z odsłoniętą kapilarą

Zacisk czujnika i kompatybilne złącze kabla

Zacisk czujnika i kompatybilne złącze kabla

Szczegół - Złącze bagnetowe Amphenol 8-PIN

Szczegół - Złącze bagnetowe Amphenol 8-PIN

Certyfikacja SIL-2

Certyfikacja SIL-2

Jak zamówić

Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Konfigurační kód Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

High Accuracy, Simple Installation, Repeatability And Reliability

Dyniscos MDT-series amplified transducers convert process pressure into an amplified signal for long distance transmission free of noise interference.

MDT435 Pressure Sensors - With flexible and exposed capillary


Innovative pressure sensor, perfectly designed for injection applications with minimal installation space. Thanks to its unique features and state-of-the-art technical parameters, this sensor can cope with demanding conditions in any environment. The manufacturer spared no expense in advanced technologies and sophisticated production processes, enabling the sensor to achieve very small dimensions and low weight without any compromise to its outstanding performance. The pressure sensor is an ideal solution for a wide range of injection applications, thanks to its exceptional resistance to vibrations, which it can withstand very well. A pleasant bonus is the easy and hassle-free installation of this sensor in spaces with limited dimensions.

 All models are available in 4-20 mA, 0-5 VDC and 0-10 VDC, 2-, 3- and 4-wire high level outputs. Many of the features found in Dynisco's standard MDA-series have been incorporated into the amplified MDT-series, including proven bonded strain gauge construction for stable operation, a flexible armored capillary between the rigid stem and the amplifier housing and a flush diaphragm. Another advantage is the electrical built-in calibration.

⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.

Electrical Characteristics


Configuration: Four-arm Wheatstone bridge strain gage (DMS)
Internal Shunt-Calibration: 80% of full scale ±5%
Leakage Resistance: 1000 MΩ at 50 V DC
MDT4XXF
2-wire mA
Output Signal: 4-20 mA
Supply Voltage: 10-36 V DC
Zero Balance: 2% ±5% of full scale adjustable
Load Resistance: Maximum 1.2Ω at 36 V
MDT4XX K / L / M / N
3-wire V DC
Output Signal: K: 0-5 V DC, M: 1-6 V DC
L: 0-10 V DC, N: 1-11 V DC
Supply Voltage: 15-32 V DC
Load Resistance: K: >5 kΩ, M: >5 kΩ,
L: >10 kΩ, N: >10 kΩ
MDT4XX G / H
4-wire V DC
Output Signal: G: 0-5 V DC
H: 0-10 V DC
Supply Voltage: dual ±10 to ±16 V DC
single 19-32 V DC
Load Resistance: G: >5 kΩ, H: >10 kΩ



Temperature Characteristics



Diaphragm

Max. Temperature:  400°C
Zero Shift (due to temperature change): < 0.2 bar / 10 °C
Housing

Max. Temperature: 85ºC
Zero Shift (due to temperature change): ±0.2% f.s.v./10°C
Sensitivity Shift (due to temperature change): ±0.1% f.s.v./10 °C -up to 50 bar ± 0.2% f.s.v./10 °C

Technical Data and Operating Characteristics




Pressure Range: 0 - 17 bar to 0 - 2000 bar
Accuracy: ± 0.5 % f.s.v. - up to 50 bar ± 1 % f.s.v.
Repeatability: ± 0.1 % f.s.v. - up to 50 bar ± 0.2 % f.s.v.
Resolution: infinite
Maximum Overload
(without influencing operating data):
2 x pressure range for range 1000 and 1400 bar max. 1750 bar and max. 2400 bar for range 2000 bar
Burst Pressure: 6 x pressure range max. 3000 bar
Material in Contact with Media: 15-5 Mat. No. 1.4545, DyMAX coated



Ordering Guide for MDT435 Series

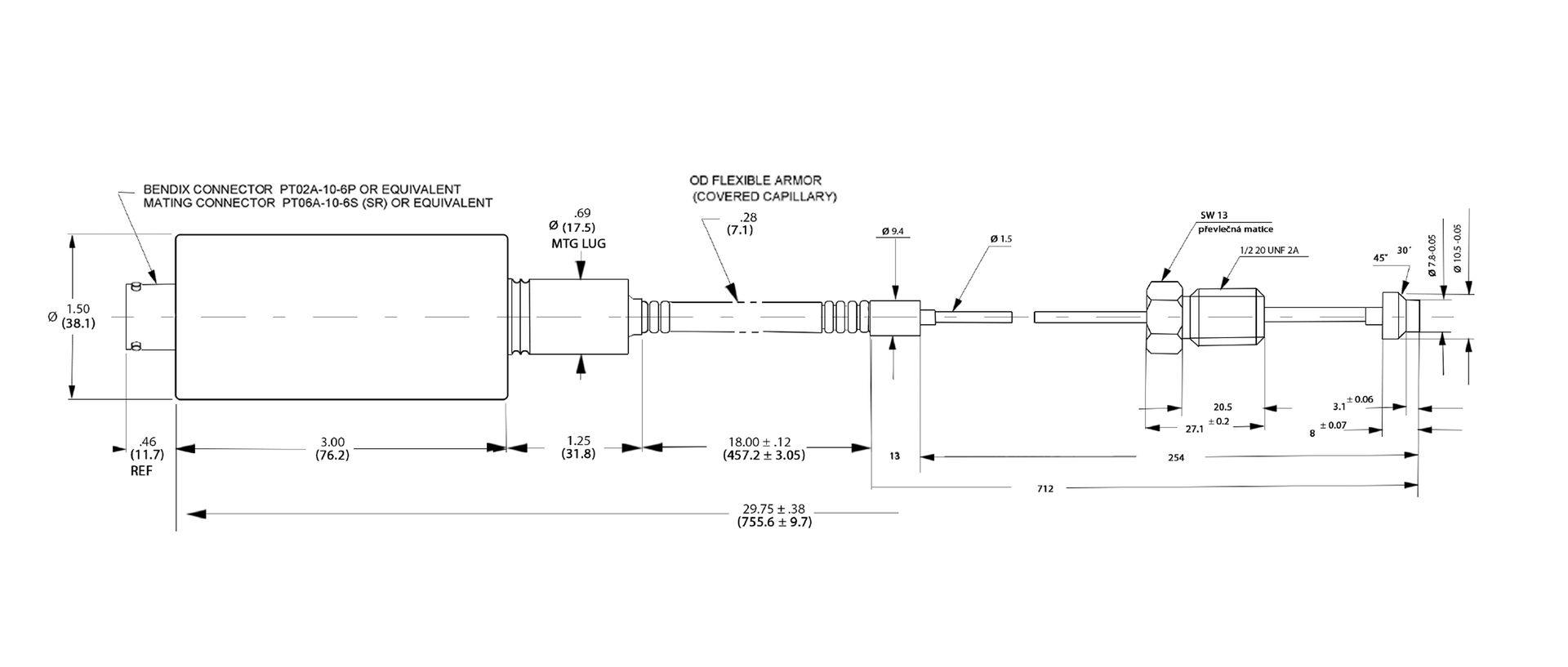

MDT435 - Dimensions

All dimensions are inches (mm) unless otherwise specified.
