SPX2290  Smart Pressure Sensor Series

SPX2290

The Dynisco SPX 2-Series is a smart 4-20mA pressure transmitter designed for use in hazardous locations and are available with a variety of different process and electrical connections. The SPX 2-Series is an all welded construction. These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature.

All sensors in this series can be configured according to your needs. Contact us, we will be happy to help you.

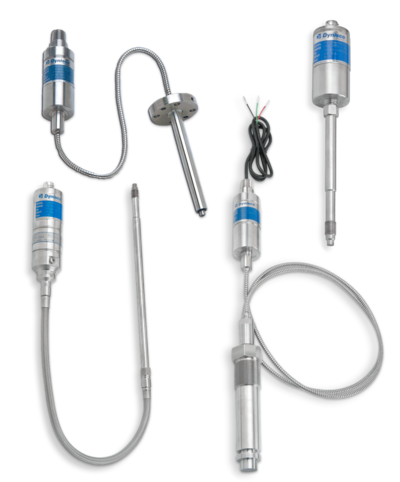

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Dynisco SPX 2 Series Smart Pressure Sensor

Jak zamówić

Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

General Purpose Smart Pressure Sensors for Hazardous Locations

Available with a variety of different process and electrical connections. The SPX 2-Series is an all welded construction. These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature.

The SPX 2 Series includes models 2241, 2242, 2243,2244, 2290, 2291,  and 2292.

⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.



SPX2290 Series


The Dynisco SPX 2-Series is a smart 4-20mA pressure

 transmitter designed for use in hazardous locations and are available with a variety of different process and electrical connections. The SPX 2-Series is an all welded construction. These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature.

Performance Characteristics


Output: 4 - 20 mA, with optional HART™
Input Voltage: 16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS)
Accuracy:
Accuracy is defined as the combined error expressed as a percentage of full scale output with the specifications of: Electronics ambient temperature, capillary of <= 36"; DyMax coated 15-5 SST diaphragm; Best Straight Line (BSL) %FS, per ISA-37.1 Consult Factory for availability and specifications of other configurations

2241 ± 1.0% 2242 ± 0.25% for pressure ranges >= 1,500 psi; ± 0.50% for pressure ranges < 1,500 psi

2243 ± 0.25% for pressure ranges >= 1,500 psi; ± 0.50% for pressure ranges < 1,500 psi

2244 ± 0.25% for pressure ranges >= 500 psi; ± 1.0% for pressure ranges < 500 psi

2290/2291/2292 ± 0.50%

Repeatability: ±0.1%
Rangeability: 6:1 Turndown (3:1 Turndown for Model SPX2290)
Over Pressure: 2X FSO or 35,000 psi,whichever is less (2290,2291, & 2292 1.5 x FSO for 10,000 psi)
Zero Balance Adjustment Range: -40% to +10%; -80% to 20% for FSP < 500 psi
Load Resistance: 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
Electronics Ambient Temperature: 70°F (20°C)
Electronics Operating Temperature: -20 to 185°F (-29 to 85°C)
Diaphragm Temperature: 750°F (400°C) max [Models 2241, 2244, 2290, 2291, 2292 limited to 600°F (315°C)
Electronics Compenstated Temperature Range: 0 to 150°F (-18 to 65°C)
Zero Shift (Electronics Temp Change): All Models: 0.01% F.S./°F max (0.02% F.S./°C max)
Span Shift (Electronics Temp Change: All Models: 0.01% F.S./°F max (0.02% F.S./°C max)
Zero Shift (Snout Temp Change):

2241/2244//2290/2291/2292: 1 psi/100°F (from 75-450°F) typical 2 psi/100°F (from 450-600°F) typical

2242/2243: 15 psi/100°F (27 psi/100°C) typical



Mechanical Characteristics



Mounting Torque:

2241: 350 inch-lbf max
2242: 500 inch-lbf max
2243: 50 inch-lbf max
2244: 350 inch-lbf max
2290: 350 inch-lbf max
2291: 350 inch-lbf max
2292: 80 ft-lbf max

Standard Wetted Parts: DyMax coated 15-5 PH SST

Approvals & Certifications




ATEX/IECEx Intrinsically Safe
SIL 2 (pressure output) & PL'c' (relay output)
FM & CSA Explosion Proof
Additional Approvals are Available



Ordering Guide for Models SPX2290

SPX2290 Series - Dimensions

All dimensions are inches (mm) unless otherwise specified.
