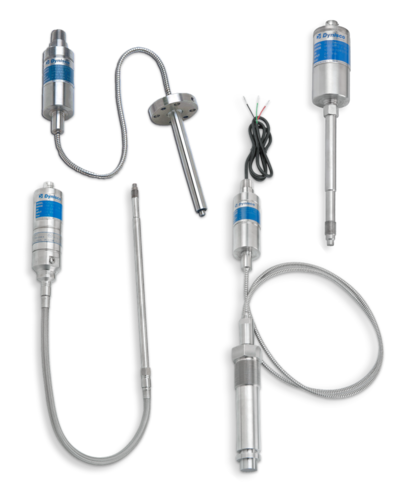

The Dynisco SPX 4-Series is a smart 4-20mA pressure transmitter designed for use in hazardous locations and are available with a variety of different process and electrical connections These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature.
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature.
The SPX4 Series includes models SPX4222, SPX4622, SPX4352, SPX4672, SPX4232, and SPX4502.
⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.
SPX4352 & SPX4672 Series
The Dynisco SPX 4-Series is a smart 4-20mA pressure transmitter designed for use in hazardous locations and are available with a variety of different process and electrical connections These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature.
Performance Characteristics
| Output: | 4 - 20 mA, with optional HART™ |
|---|---|
| Input Voltage: | 16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS) |
| Accuracy: Accuracy is defined as the combined error expressed as a percentage of full scale output with the specifications of: Electronics ambient temperature, capillary of <= 36"; DyMax coated 15-5 SST diaphragm; Best Straight Line (BSL) %FS, per ISA-37.1 Consult Factory for availability and specifications of other configurations |
4222 ± 0.25% for pressure ranges >1,500 psi; ± 0.50% for pressure ranges < 1,500 psi 4232 ± 0.25% for pressure ranges >1,500 psi; ± 0.50% for pressure ranges < 1,500 psi 4352 ± 0.25% for pressure ranges > 1,500 psi; ± 0.50% for pressure ranges < 1,500 psi 4502 ± 0.50% |
| Repeatability: | ±0.1% |
| Rangeability: | 6:1 Turndown |
| Over Pressure: | 2X FSO or 35,000 psi,whichever is less 1.2 X FSO 35,000 - 72,500 psi |
| Zero Balance Adjustment Range: | -40% to +10%; -80% to 20% for FSP < 500 psi |
| Load Resistance | 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc |
| Electronics Ambient Temperature: | 70°F (20°C) |
| Electronics Operating Temperature: | -20 to 185°F (-29 to 85°C) |
| Diaphragm Temperature: | 750°F (400°C) max [SPX4502 model limited to 600°F (315°C)] |
| Electronics Compenstated Temperature Range: | 0 to 150°F (-18 to 65°C) |
| Zero Shift (Electronics Temp Change): | 4222: 0.01% F.S./°F max (0.02% F.S./°C max) 4232: 0.01% F.S./°F max (0.02% F.S./°C max) 4352: 0.01% F.S./°F max (0.02% F.S./°C max) 4502: 0.01% F.S./°F max (0.02% F.S./°C max) 4622: 0.05% F.S./°F max (0.10% F.S./°C max) 4672: 0.05% F.S./°F max (0.10% F.S./°C max |
| Span Shift (Electronics Temp Change): | 4222: 0.01% F.S./°F max (0.02% F.S./°C max) 4232: 0.01% F.S./°F max (0.02% F.S./°C max) 4352: 0.01% F.S./°F max (0.02% F.S./°C max) 4502: 0.01% F.S./°F max (0.02% F.S./°C max) 4622: 0.02% F.S./°F max (0.04% F.S./°C max) 4672: 0.02% F.S./°F max (0.04% F.S./°C max) |
| Zero Shift (Snout Temp Change): | 4222: 15 psi/100°F (27 psi/100°C) typical 4232: 15 psi/100°F (27 psi/100°C) typical 4352: 15 psi/100°F (27 psi/100°C) typical 4502: 1 psi/100°F (from 75-450°F); 2 psi/100°F (from 450-600°F) typical 4622: 25 psi/100°F (45 psi/100°C) typical 4672: 25 psi/100°F (45 psi/100°C) typical |
| Mounting Torque: |
4222: 500 inch-lbf max |
|---|---|
| Standard Wetted Parts: | DyMax coated 15-5 PH SST |
| ATEX/IECEx Intrinsically Safe | |
|---|---|
| SIL 2 (pressure output) & PL'c' (relay output) | |
| Additional approvals available (consult factory) |
