SPX5390

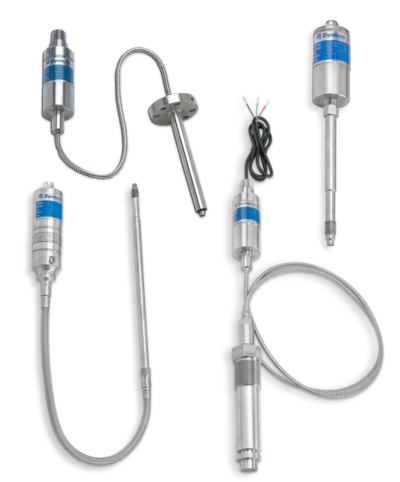

The Dynisco SPX 5-Series is a smart 4-20mA pressure transmitter that includes DynalarirtyTM , a Dynisco innovation that uses an advanced algorithm that will linearize offsets due to process effects on the sensor. The SPX 5-Series is an all welded construction designed for use in hazardous locations and is available with a variety of process and electrical connections. These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD configurations are available to provide melt temperature
All sensors in this series can be configured according to your needs. Contact us, we will be happy to help you.
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Dynisco SPX 4 Series Smart Pressure Sensor
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
General Purpose Smart Pressure Sensors for Hazardous Locations
SPX 5-Series
The Dynisco SPX 5-Series is a smart 4-20mA pressure transmitter that includes DynaLarity™, a Dynisco innovation that uses an advanced algorithm that will linearize offsets due to process effects on the sensor. The SPX 5-Series is an all welded construction designed for use in hazardous locations and is available with a variety of process and electrical connections.
The SPX5 Series includes models SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, and SPX5392.
⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.
SPX5390 Series
The Dynisco SPX 5-Series is a smart 4-20mA pressure transmitter that includes DynalarirtyTM , a Dynisco innovation that uses an advanced algorithm that will linearize offsets due to process effects on the sensor. The SPX 5-Series is an all welded construction designed for use in hazardous locations and is available with a variety of process and electrical connections. These amplified transmitters eliminate the need for external signal conditioning. All models can interface directly with distributed control systems, PLC's, computers, and similar high level control devices. Optional thermocouple or RTD config
Performance Characteristics
Output: |
4 - 20 mA, with optional HART™ |
Input Voltage: |
16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS) |
Accuracy: |
All Models ± 0.20%
Accuracy is defined as the combined error expressed as a percentage of full scale output with the specifications of: Electronics ambient temperature, capillary of <= 36"; DyMax coated 15-5 SST diaphragm; Best Straight Line (BSL) %FS, per ISA-37.1 Consult Factory for availability and specifications of other configurations
|
Repeatability: |
±0.1% |
Rangeability: |
3:1 Turndown |
Over Pressure: |
2X FSO or 35,000 psi,whichever is less (5390, 5391, & 5392 1.5 x FSO for 10,000 psi) |
Zero Balance Adjustment Range: |
-40% to +10%; -80% to 20% for FSP < 500 psi |
Load Resistance |
500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc |
Electronics Ambient Temperature: |
70°F (20°C) |
Electronics Operating Temperature: |
-20 to 185°F (-29 to 85°C) |
Diaphragm Temperature: |
750°F (400°C) max [Models 5344, 5390, 5391, 5392 limited to 600°F (315°C)] |
Electronics Compenstated Temperature Range: |
0 to 150°F (-18 to 65°C) |
Zero Shift (Electronics Temp Change): |
All Models: 0.01% F.S./°F max (0.02% F.S./°C max) |
Span Shift (Electronics Temp Change): |
All Models: 0.01% F.S./°F max (0.02% F.S./°C max) |
Zero Shift (Snout Temp Change): |
5344/5390/5391/5392: 1 psi/100°F (from 75-450°F) typical 2 psi/100°F (from 450-600°F) typical
5342/5343: 15 psi/100°F (27 psi/100°C) typica
|
Mechanical Characteristics
Mounting Torque: |
5342: 500 inch-lbf max
5343: 50 inch-lbf max
5344: 350 inch-lbf max
5390: 350 inch-lbf max
5391: 350 inch-lbf max
5392: 80 ft-lbf max
|
Standard Wetted Parts: |
DyMax coated 15-5 PH SST |
Approvals & Certifications
ATEC/IECEx Intrinsically Safe |
|
SIL 2 (pressure output) & PL'c' (relay output) |
|
FM & CSA Explosion Proof |
|
Additional approvals available (consult factory) |
|
Ordering Guide for Models SPX5390 Series
SPX5390 Series - Dimensions
All dimensions are inches (mm) unless otherwise specified.
