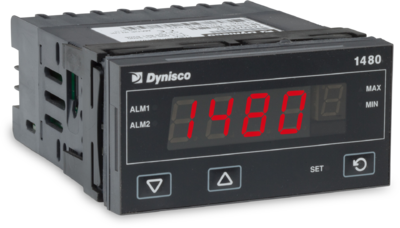

Procesní indiktátor 1480

Procesní idiktátor 1480

1480 je universální tlakový nebo teplotní indikátor s jedním nebo dvojitým konfigurovatelným alarmem stejně jako volitelnou lineární retransmisi zobrazovaného procesu. Ideální pro použití v extruzních aplikacích.

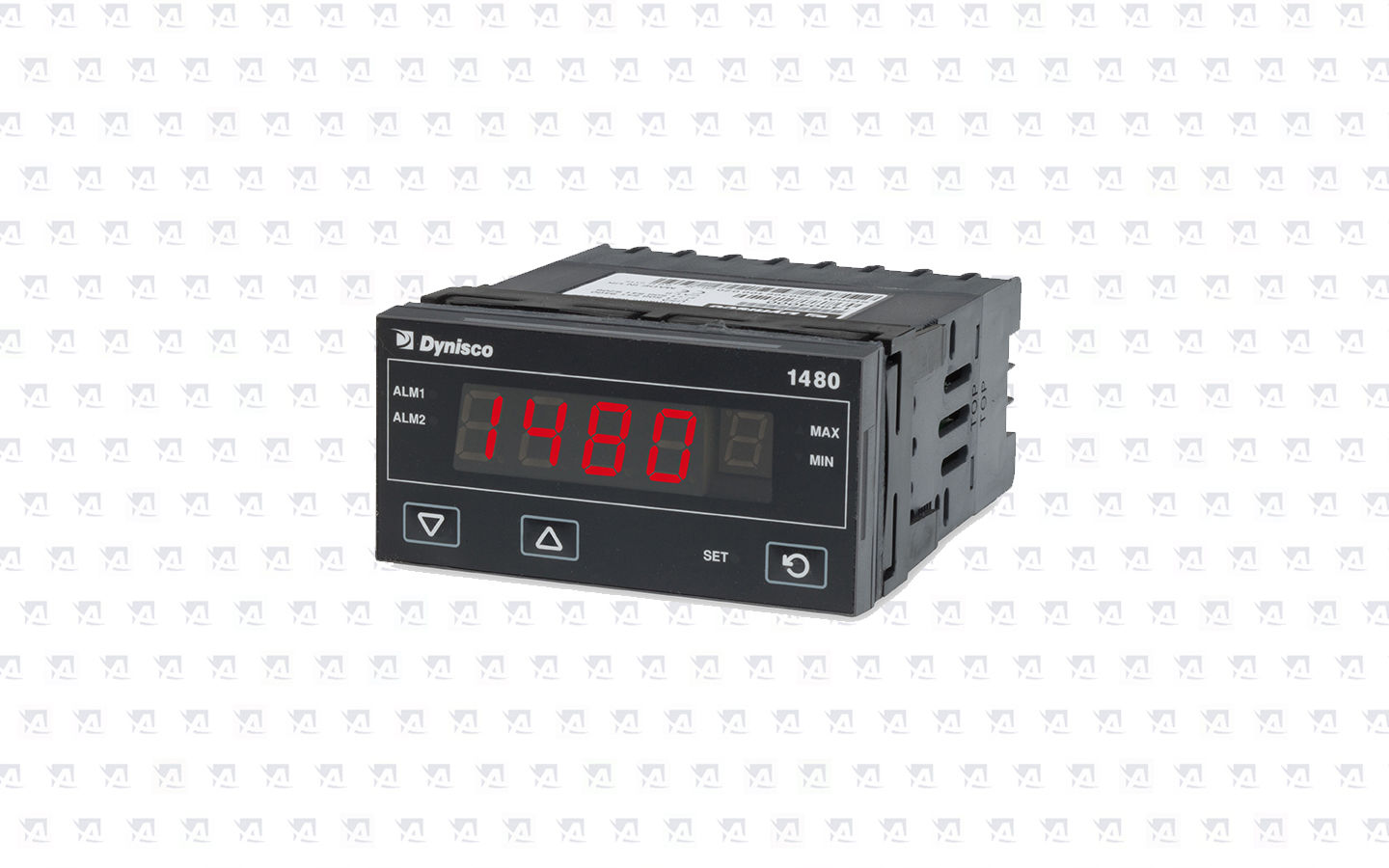

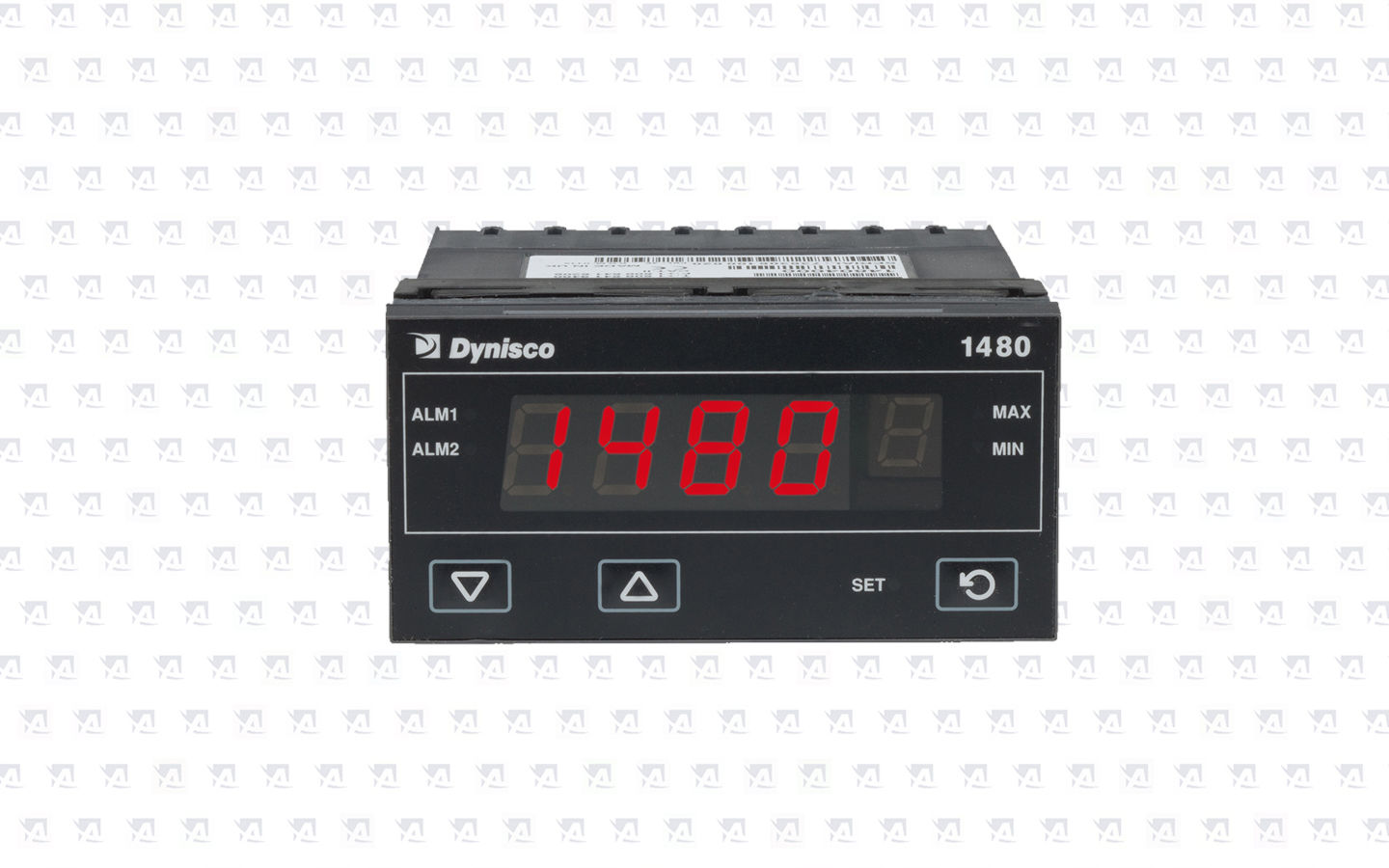

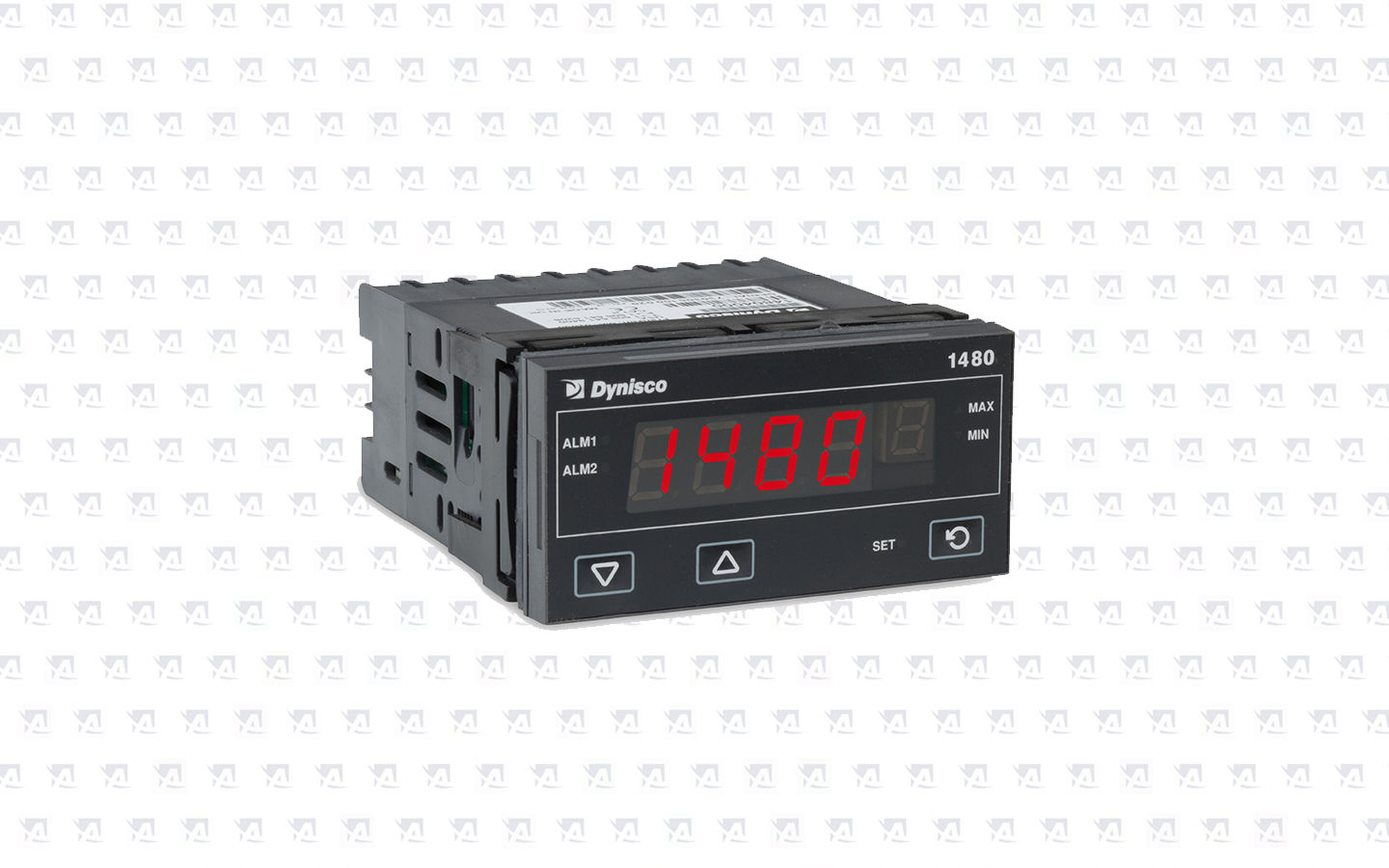

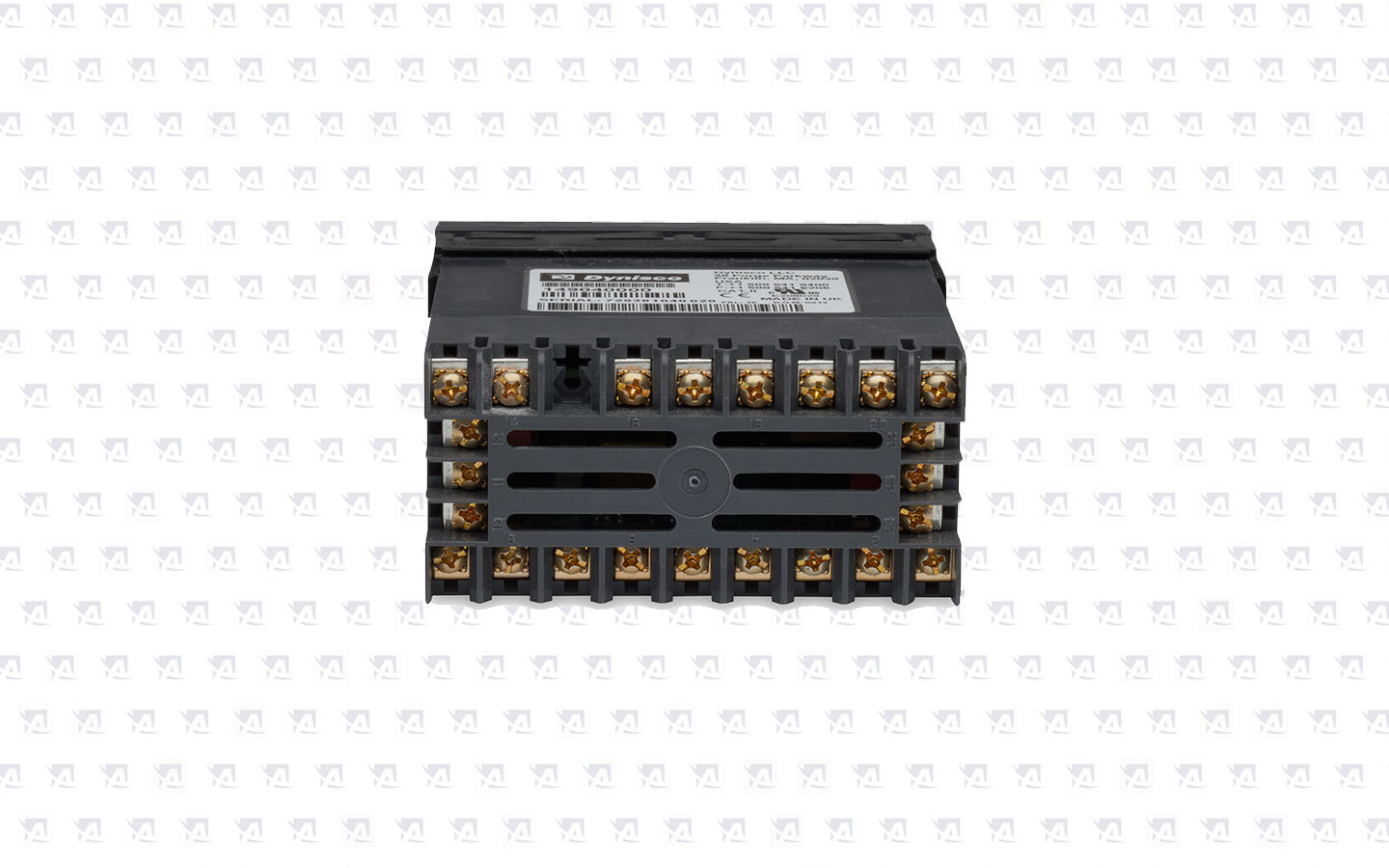

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

Procesní indikátor Dynisco 1480

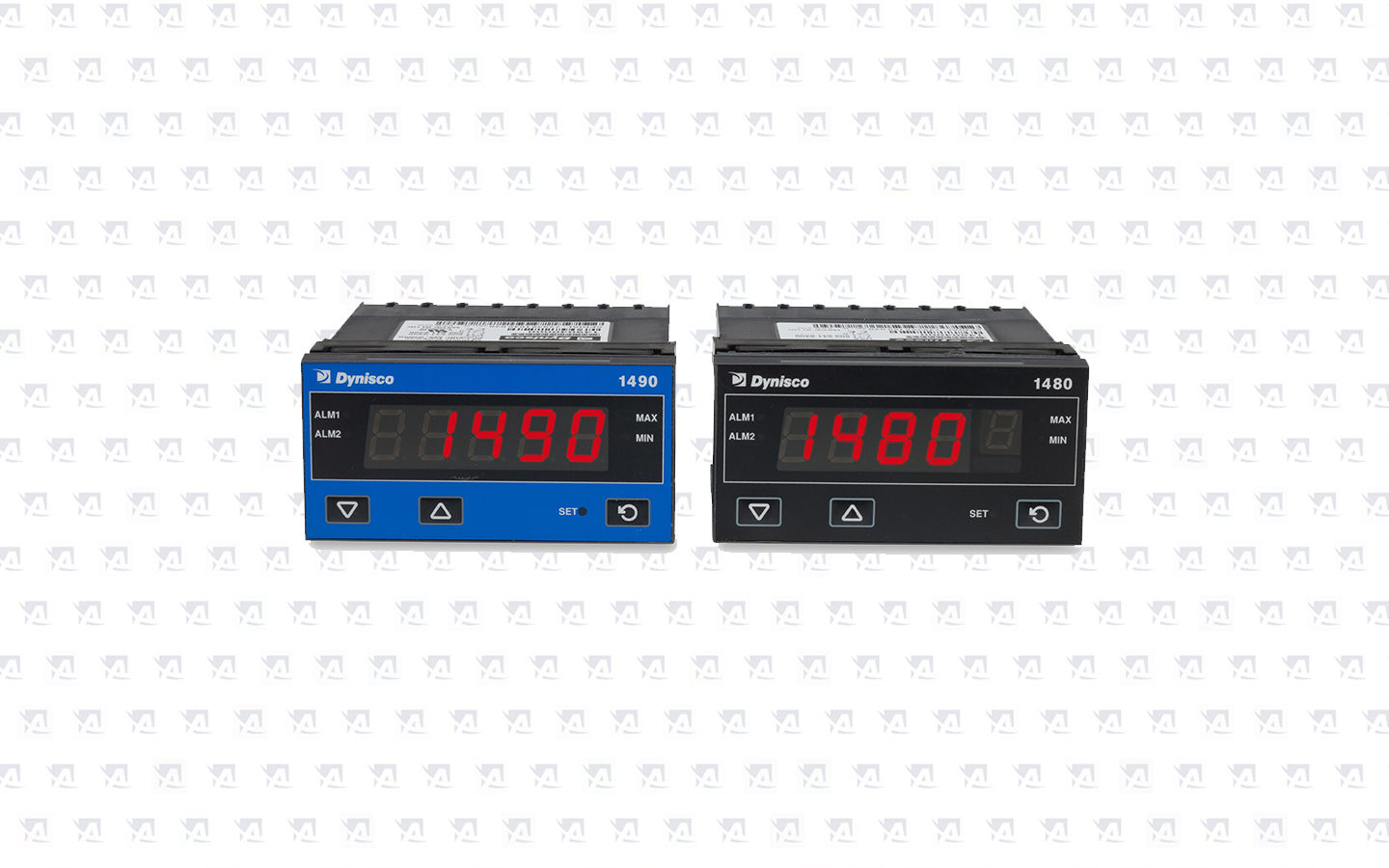

Procesní indikátor Dynisco 1490 a 1480

Procesní indikátor Dynisco 1490 a 1480

Funkce indikátoru:



Konfigurace výstupu:
1 nebo 2 reléové výstupy s volitelnou lineární retransmisí
Alarmy:
2 vysoké / nízké alarmy s nastavitelnou hysterezí
Zobrazované hodnoty:
Procesní, maximální a minimální hodnota
  Uživatelské rozhraní: 3 tlačítka, 5 číslic 13 mm vysoký displej, 2 LED indikace alarmu, červené podsvícení

Vstupy indikátoru:



Typy termočlánku:
J, K, C, R, S, T, B, L, N a PtRh20%vsPtRh40%
RTD:
3 vodiče PT100, 50Ω na maximální vedení (vyvážené)
Tenzometr:
350 Ohm tenzometr
  Připojení můstku: 4 nebo 6 vodičů (6 pro použití interního zkratovacího spínače)
  Buzení můstku: 10V ±7%
  Citlivost můstku: 1,4 až 4 mV / V
  Rozsah vstupního signálu: - 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV)
Kalibrace: Interní přepínač mezi svorkami CAL2 a CAL1.
Pouze externí odpor
Hodnota zkreslení: Od 40% do 100%
  DC Lineární:

0 až 20mA, 4 až 20mA,
0 až 50mV, 10 až 50mV,
0 až 5V, 1 až 5V, 0 až 10V, 2 až 10V

  Škálování: -1999 až 99999 s nastavitelnou desetinnou čárkou
  Impedance: > 10MΩ pro rozsah termočlánků a mV,47KΩ pro rozsahy V a 5Ω pro rozsahy mA
  Přesnost: ± 0,1% vstupního signálu rozsah ± 1 LSD (T / C CJC lepší než 1 ° C)
Vzorkování: 10 za sekundu, přibližně 16bitové rozlišení (100ms vzorkovací čas)
Detekce porušení snímače: <2 sekundy (kromě rozsahů DC založených na nulu), aktivace vysokých alarmů pro rozsahy  T/C, RTD a mV, nízké alarmy aktivují rozsahy mA nebo V

Výstupy a možnosti:




Alarmové relé:
Kontakty Jednotlivé relé
SPDT 2 Amp rezistory při 240V AC,> 500 000 operací. Zajišťovací nebo neuzavírací. Dvojitý relé SPST 2 Amp odpor při 240V> 200 000 operacích. Zesílená bezpečnostní izolace ze vstupů a dalších výstupů
Výstupy lineárního zpětného vysílání DC:
0 až 20mA, 4 až 20mA do max. 500Ω, 0 až 10V, 2 až 10V, 0 až 5V do 500Ω min. 15 3/4 bitů (1 část v 52K a aktualizována v intervalech přibližně 65 ms. (Doba ustálení 130 ms) Stabilita: ± 76 str./min
Napájecí zdroj vysílače:
Výstup 24VDC @ 60mA
  Sériová komunikace: 2 vodič RS485, 1200 až 19200 Baud Modbus
  Logický vstup: Externí reset relé, uložený poplach 1 uplynulý čas, uložené hodnoty min / max PV nebo inicializace funkce tary. Akce se vyskytuje při vysokém (3 až 5VDC) až nízkém (0,8VDC) nebo přechodném (Open to Closed) přechodu

Provozní a environmentální parametry:




Teplota a relativní vlhkost:
0 až 55°C (-20 až 80°C skladování), 20% až 95% RH bez kondenzace
Zdroj napájení:
110 až 240 V 50/60 Hz 7,5 VA (volitelně 20 až 48 V AC 7,5 VA / 22 až 65 V DC 5 W)
Ochrana předního panelu:
IEC IP66
(Za ochranou panelu je IP20)
  Standardy a certifikace: CE. Stupeň znečištění 2, instalace kategorie II "UL Listed"

ROZMĚRY INDIKÁTORU:




SCHÉMA ZAPOJENÍ:
