Model 709 Hammer Union Pressure Transmitter

Model 709 Hammer Union

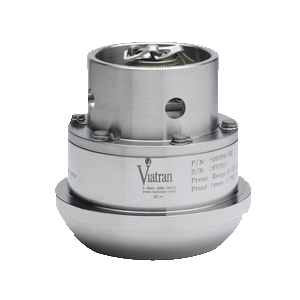

Model 709 je snímač řady hammer union s výstupním signálem 0-5Vdc, který monitoruje tlaky čerpadla v aplikacích pro údržbu nebo těžbu oleje, vrtání, cementování a hydrofobrace. K dispozici se schválením pro nebezpečné umístění a různými elektrickými koncovkami.

VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)
Kombinovaná přesnost (BFSL):
(Nelinearita, hystereze a opakovatelnost) ≤ ± 0,25% FSO
Výstup v plném rozsahu (FSO):
5 Vdc ±1% FSO
  Vyvážení nuly: 0 Vdc ±1% FSO
  Kompenzovaná teplota: -20 ° F až 185 ° F (-29 ° C až 85 ° C)
  Provozní teplota: -40 ° F až 250 ° F (-40 ° C až 121 ° C)
  Teplota skladování: -67 ° F až 302 ° F (-55 ° C až 150 ° C)
  Dlouhodobá stabilita (% FSO): ≤ ± 0,25% FSO za 6 měsíců
  Doba odezvy: <2,5 mSec k dosažení 90% FSO
  Tepelný efekt na nulu: ≤ ± 1% FSO na 37°C
Tepelný účinek na rozpětí: ≤ ± 1% FSO na 37°C

ELEKTRICKÉ CHARAKTERISTIKY



Výstupní signál:
0 - 5 V při 21 ° C
Napájecí napětí:
9-30 Vdc (10,5 až 28 Vdc s / schválení)
Regulace napájení:
≤ ± 0,01% FSO na volt
  Impedance zatížení: Nejméně 410 K Ohmů
  Ochrana obvodů: Varistor chráněný přes vstupní vodiče pro přepětí nad 1000 V při 50 mikrosekundách
Izolační odpor: ≥ 100 MegOhms na zem
Kalibračne: Spojení pinů E & F
Přesnost kalibračního signálu: ≤ ± 0,2% FSO. Přesná korelace signál-tlak je poskytována s každou jednotkou
Odpor můstku: 10 K Ohmů nominální
Standardní elektrické připojení: Spoje s dodatkem P / N PT06E-10-6S nebo ekvivalentním

Výstup Pinů:

PIN A + napájení

PIN B - Napájení

PIN C + signál

PIN D - podpis

Kalibrace PIN E

Kalibrace PIN F

Některé modely jsou dodávány s kabeláží specifikovanou zákazníkem. Přesné zapojení kabelů získáte od společnosti Viatran.

MECHANICKÉ CHARAKTERISTIKY




Standardní tlakový port:
 Samec hammer union 2 inch #1502
Objem tlakové dutiny:
0,4 kubických palců
Zero Effect from Installation:
Točivý moment 0,3% FSO w / 200 ft-lbs na spoji # 2202
  Proof Pressure: 1,67 krát FS nebo 22,5 K PSI (1550 bar) pro unii # 1502
30 K PSI (2068 bar) pro unii č. 2002, podle toho, co je menší
  Burst Pressure:

≥ 3krát FSPR, omezeno sjednocením # 1502: 22,5 kB PSI (1550 bar)

KONSTRUKČNÍ MATERIÁLY





Materiály smačených částí:

Inconel X-750, tepelně zpracovaný na MR0175-2000

Materiál pouzdra:

304 nerezová ocel
Identifikace:
Laser etched onto body
  Hodnocení krytí: NEMA 4X
  Hmotnost: Nominálně 2,4 kg


Citlivost na šok (náraz):

100 G

VOLITELNÉ MOŽNOSTI





DH

Speciální rozsah

EA

Speciální kalibrace ru

NJ

Štítek CE




NX



Štítek vnitřní bezpečnosti CSA




TF



Štítek vnitřní bezpečnosti FM




TP



Konstrukce snímače objemu s nízkou dutinou





TW



Vnitřní bezpečnost snímače Ru




ZQ



Elektrický konektor CG379-C-145-2P (Glenair)




ZT



Konektor REC-M-10TP-N-04-16 (Jupiter)
