Model 590 Odnímatelný hladinový snímač

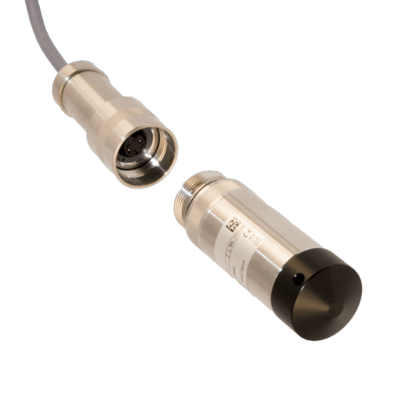

Odnímatelný hladinový snímač Model 590 umožňuje rychlé výměny čidel bez demontáže nainstalovaného kabelu. Nejsou zapotřebí žádné speciální nástroje. Jednoduše vytáhněte senzor, otáčejte objímkou spojky senzoru a potom jednoduše oddělte obě poloviny.
Model 590 je vyroben z nerezové oceli a to včetně svého pouzdra, standardně s polyuretanovým kabelem. K dispozici jsou různé materiály kabelů a o kroužky.
Slouží k měření hladiny a hloubky kapalin jako je vody a odpadní vody, na čerpacích stanicích, nádržích a přehradách, v řekách, v rybnících, studnách, v podzemních / nadzemních nádržích a s měřením zásob nádrže.
Rozsahy od 0-40 "WC přes 15 'WC mají kombinovanou přesnost +/- .50% FSO
Rozsahy větší než 15 'WC mají kombinovanou přesnost +/- .35% FSO
Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka a závaží, metry a propojovací krabice.
Náhradní hlavice senzorů nebo kabely lze zakoupit i samostatně.
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0 - 40" W.C. up to 0 - 835 Ft W.C. (Or equivalent in Meters or PSI) |
|
| Přesnost [Kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | Pro rozsahy ≥ 15 Ft. TOALETA. ≤ +/- 0,35% FSO Pro rozsahy <15 Ft. TOALETA. ≤ +/- 0,50% FSO |
|
| Kompenzovaný teplotní rozsah | 32° to 158° F (0 to 70° C) | |
| Rozsah provozních teplot | -4 ° až 158 ° F (-20 až 70 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout | |
| Teplota skladování: | -13° to 158° F (-25 to 70° C) | |
| Dlouhodobá stabilita (% FSO) | ≤ +/- 0,1% FSO / rok (za referenčních podmínek) | |
| Tepelný účinek na nulu | ≤ +/- 0.8% FSO per 100° F | |
| Tepelný účinek na rozpětí | ≤ +/- 0.8% FSO per 100° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál
|
4-20 mA
|
|
|
Napájecí napětí
|
8 -32 Vdc
|
|
|
Regulace napájení
|
< +/- .005% FSO per volt
|
|
| Ochrana obvodů | Chráněno proti přepólování, označení CE | |
| RFI / EMI | CE EMC kompatibilní podle IEC EN 61326 | |
| Ochrana před napětím | Odolejte špičce 1 000 V podle EN 61000 | |
| Doba odezvy | <10 mSec | |
| Signál kalibrace rozsahu | Odolejte špičce 1 000 V podle EN 61000... | |
| Přesnost kalibračního signálu | ±1.0% FSO. The exact signal to pressure correlation is provided with each unit | |
| Ochrana obvodů | Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudy do 250 Amp Peak s šířkou impulzu 20 µSec. Chráněna reverzní polarita | |
| Odolnost můstku: | 5K Ohms nominal | |
| Izolační odpor: | ≥ 200 MegOhms na zem (≤5 nS) | |
| RFI/EMI | Nepřímý na 500 MHz při přímém kontaktu 5 wattů | |
| Elektrické připojení | 1/2” NPT (M), 18 AWG, 72” |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
316L nerezová ocel
|
|
|
Membrána snímače:
|
316L nerezová ocel
|
|
|
Těsnění O-kroužku
|
FKM (standardní) nebo EPDM (volitelné)
|
|
| Ochranná čepice: | POM (polyoxymethylen) |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Ochranná čepička POM
|
|
|
Krytí:
|
IP 68
|
|
|
Ověřený tlak:
|
4x Minimum (>525 Ft. range = 3.2x)
|
|
| Tlak při roztržení: | 5x minimum (>> 525 Ft. Rozmezí = 4,8x) | |
| Hmotnost: | 0.9 lbs. (without cable) |
CERTIFICATIONS
|
FM
|
Vnitřní bezpečnost: Třída I, II, III, divize 1, skupiny A-G a AEx ia IIC, T4 při Ta = 80 ° C, T5 při Ta = 40 ° C, vnitřní a venkovní prostředí NEMA / typ 4X
Neúspěšné: Třída I, II, III Div. 2, skupiny A-G a třída I, zóna 2, skupina IIC, T4 při Ta = 80 ° C, T5 při Ta = 40 ° C
|
|
|
CSA (Pending)
|
Vnitřní bezpečnost: třída I, div. 1, A-D Třída II, E-G, Třída III, Ex ia IIC T4 při Ta = 80 ° C, T5 při Ta = 40 ° C
|
|
|
ATEX
|
Vlastní bezpečnost: II 1 G EEx ia IIC, -20 ° C T4, Ta 50 ° C
|
|
| CE | Směrnice EMC 89/336 / EHS a směrnice o nízkém napětí 72/23 / EHS EN 61010-101993 / A2: 1995: Norma pro nízké napětí EN 61326: Standard shody s EMC Směrnice PED 97/23 / ES EMC Směrnice 89/336 / EHS |
OPTIONS
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
|
|
ZB
|
1/2" NPT Conduit Adapter
|
ACCESSORIES
|
Pipe Saddle with shutoff
|
||
|
Conduit connection box
|
||
|
Calibration text fixture
|
