P/N 5100PS-24V
Napájení 24 VDC

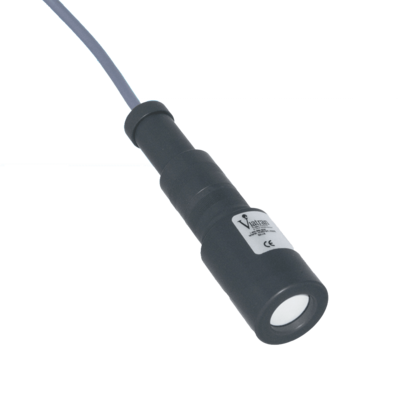

Model 595 Odnímatelný hladinový snímač
Odnímatelný hladinový převodník modelu 595 umožňuje rychlé výměny čidel bez demontáže nainstalovaného kabelu. Nejsou zapotřebí žádné speciální nástroje. Jednoduše vytáhněte senzor, otáčejte objímkou spojky senzoru, dokud již nezasahuje, a potom jednoduše oddělte obě poloviny.
595 je vyroben z PVC pouzdra a keramického senzorového modulu, s polyuretanovým kabelem jako standard. K dispozici jsou různé materiály kabelů a o kroužky.
Slouží k měření hladiny a hloubky kapaliny v aplikacích, kde je vyžadována odolnost vůči žíravým materiálům. Poloplachový keramický senzor pomáhá snižovat ucpávání, pokud médium obsahuje pevné materiály.
Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka a závaží, metry a propojovací krabice.
Náhradní hlavice senzorů a / nebo kabely lze zakoupit samostatně
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0 - 16 "W.C. až 0 - 335 Ft W.C. (nebo ekvivalent v metrech nebo PSI) | |
| Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | ≤ +/- 0,35% FSO (standardní) ≤ +/- 0,25% FSO (volitelné) |
|
| Kompenzovaný teplotní rozsah: | 32° to 122° F (0 to 50° C) | |
| Rozsah provozních teplot: | 14 ° až 122 ° F (-10 až 50 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout | |
| Rozsah teplot skladování: | 14° to 122° F (-10 to 50° C) | |
| Dlouhodobá stabilita (% FSO): | ≤ +/- 0,1% FSO / rok (za referenčních podmínek | |
| Tepelný effekt na nulu: | ≤ +/- 0,1% FSO na 100 ° F | |
| Tepelný effekt na rozpětí: | ≤ +/- 0,1% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál:
|
4 - 20 mA
|
|
|
Napájecí napětí:
|
10 - 32 Vdc
|
|
|
Regulace napájení:
|
< +/- .005% FSO per volt
|
|
| Ochrana obvodů: | Chráněno proti přepólování, označení CE | |
| RFI / EMI | CE EMC kompatibilní podle IEC EN 61326 | |
| Ochrana před napětím: | Odolnost proti špičce 1 000 V podle EN 61000 | |
| Doba odezvy: | ≤ 380 mSec |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
Nerezová ocel 316L a Inconel X750
|
|
|
Membrána snímače:
|
Nerezová ocel 316L a Inconel X750
|
|
|
Těsnění O-kroužku:
|
NEMA/Type 4X (1P68)
|
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Open Face
|
|
|
Krytí:
|
IP 68
|
|
|
Ověřený tlak:
|
6x minimum (≥ 134 Ft. Rozmezí = 3,2x)
|
|
| Hmotnost: | 0,9 liber. (bez kabelu) |
OPTIONS
|
DV
|
SharkCage Removable Protective Cage
|
|
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
P/N 51HCNKIT01
Sada banankových konektorů
P/N 51HMR-L00P
HART® 250 Ohm Loop Resistor
P/N 51HMRS204B
Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem
P/N 51HMUSB04A
HART® Modem w / USB, 4 ft.kabel & mini grabber konce
P/N 51HMUSB04B
Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory
P/N 51PS-EXPRES
Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)
DevCom2000-Lite Software
Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522
Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
