Model 59K Hladinový snímač

Model 59K Hladinový snímač

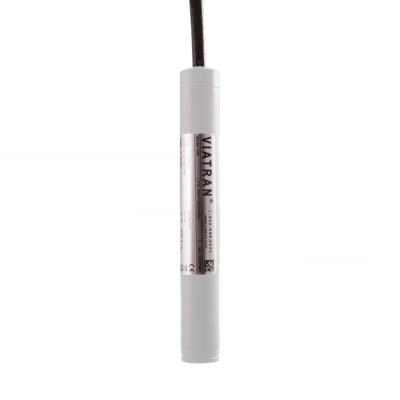

Tenký ponorný hladinový snímač Model 59K PP-HT má pouzdro PP-HT o průměru 830 "a keramické čidlo. Polyuretanový kabel je standardní. K dispozici jsou různé materiály kabelů a o kroužky.

Slouží k měření hladiny a hloubky kapaliny jako je vody a odpadní vody, výtahové stanice, nádrže a přehrady, řeky, rybníky, studny, podzemní / nadzemní nádrže a s měřením zásob nádrže.

Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka, závaží a propojovací krabice.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONNOSTNÍ CHARAKTERISTIKY

  Tlakové rozsahy: 0-20 Feet W.C. to 0-670 Feet W.C.
Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: ≤±0.50% FSO
Kompenzovaný teplotní rozsah: -13° to 158° F (-25 to 70° C)


Rozsah provozních teplot:

14 ° až 122 ° F (-25 až 50 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout
Dlouhodobá stabilita (% FSO): -13° to 122° F (-25to 50° C)
Tepelný effekt na nulu: ≤ ± 0,23% FSO na 100 ° F
Tepelný effekt na rozpětí: ≤ ± 0,23% FSO na 100 ° F

ELEKTRICKÉ CHARAKTERISTIKY


Výstupní signál:
4-20 mA

Napájecí napětí:
12 - 32Vdc

Regulace napájení:
<± 005% FSO na volt
Ochrana obvodů: Chráněno proti přepólování, označení CE
RFI/EMI CE EMC kompatibilní podle IEC EN 61326
Ochrana před přepětím: Odolejte špičce 1 000 V podle EN 61000
Doba odezvy: <10mSec

KONSTRUKČNÍ MATERIÁLY

Materiál pouzdra:
PP-HT

Membrána snímače:
.Ceramic Al2O3 96%
Kabeláž:
PUR, PVC, or FEP (customer must specify)
  Těsnění: FKM
  Removable Protective Cap POM (Polyoxymethylene)

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
Vyjímatelný ochranný kryt POM

Krytí:
IP 68

Přetlak - Limit:
Minimum 1,6x
Hmotnost: 0,25 liber. (bez kabelu)

OPTIONS


EA
Special Calibration Run

PW
Calibrate item with meter/display
Těsnění:


P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
