Ponorné aplikace

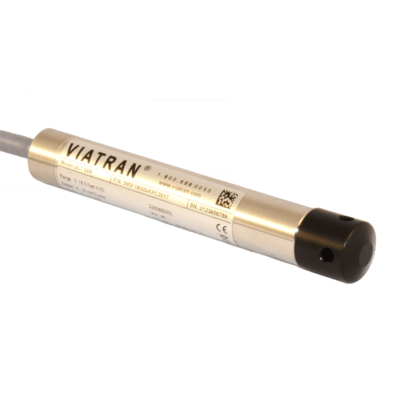

Model 59S hladinový snímač

Model 59S hladinový snímač

Navrženo s tenkým tělem o průměru 0,75 palce, které mu umožní přizpůsobit se malým instalačním místům, můžete jej použít k měření hladiny a hloubky kapaliny pro aplikace vody a odpadní vody, na výtahových stanicích, na lodích, v podzemních / nadzemních nádržích.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONNOSTNÍ CHARAKTERISTIKY

  Tlakové rozsahy: 0-50, 100 palců vodní sloupec, 0-2, 3, 5 PSI
Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: ≤ ± 0,50% FSO pro rozsahy <15 Ft. wc.
Kompenzovaný teplotní rozsah: 2 ° až 122 ° F (0 až 50 ° C) ≥ 13,4 Ft. W.C., jinak 32 ° až 158 ° F (0 až 70 ° C)
  Rozsah provozních teplot: 14 ° až 158 ° F (-10 až 70 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout
Rozsah teplot skladování: -13° to 158° F (-25 to 70° C)
Dlouhodobá stabilita (% FSO): ≤ ± 0,1% FSO / rok při referenčních podmínkách
Tepelný effekt na nulu: ≤ +/- 2% FSO na 100 ° F pro ≥ 13,4 Ft. W.C. jinak ≤ +/- 0,8% FSO na 100 ° F
Tepelný effekt na rozpětí: ≤ +/- 2% FSO na 100 ° F pro ≥ 13,4 Ft. W.C. jinak ≤ +/- 0,8% FSO na 100 ° F

ELEKTRICKÉ CHARAKTERISTIKY


Výstupní signál:
4-20 mA (pro tlak a teplotu)

Napájecí napětí:
12-36 Vdc

Regulace napájení:
<± 005% FSO na volt
Ochrana obvodů: Chráněno proti přepólování, označení CE
RFI/EMI CE EMC kompatibilní podle IEC EN 61326
Ochrana před přepětím: Odolejte špičce 1 000 V podle EN 61000
Doba odezvy: <10mSec

KONSTRUKČNÍ MATERIÁLY

Materiál pouzdra:
316L nerezová ocel

Sensor Diaphragm
316L nerezová ocel
Těsnění O-kroužku:
FKM nebo EPDM (specifikovaný zákazníkem)
  Protective Cap POM (Polyoxymethylene)

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
Protective POM cap

Krytí:
IP 68

Přetlak - Limit:
2.4x Minimum
Weight 0,22 liber. (bez kabelu)

OPTIONS

EA
Special Calibration Run
PW
Calibrate item with meter/display


P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
