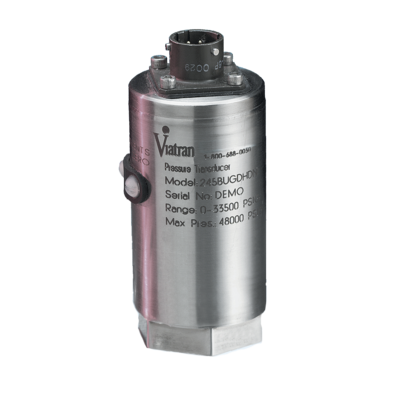

Model 245 Tlakový snímač DigiComp

Model 245 Tlakový snímač DigiComp

Tlakový snímač Viatran Model 245 DigiComp patří mezi naše nejpřesnější snímače tlaku pro průmyslové zkušební a výzkumné aplikace. Model 245 snímá absolutní tlak od 3 PSI do 5 000 PSI (0,2 až 345 bar) se standardní přesností ≤ ± 0,06% FSO.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-3 až 5 000 PSIG (PSIS PRO> 500 PSI) (0,2 až 345 bar)
0-15 až 0-5000 PSIA (0-1,0 až 0-345 bar)
0-15 PSIV (0-1,03 BarV)

Nelinearita:
≤±0.06% FSO
Opakovatelnost:
≤±0.06% FSO


Hysteresis:

≤±0.06% FSO


Výstup v plném rozsahu (FSO):

5 Vdc at 70°F (21°C) ≤±0.10% FSO standard

Dlouhodobá stabilita: ≤ ± 0,3% FSO za 6 měsíců
  Rozsah kompenzované teploty: 0° to 77° C
  Rozsah teplot procesních medií: -40°C to 121°C
  Rozsah okolní provozní teploty: -40°C to 85°C
Teploty skladování: -40°C to 121°C
  Vliv teploty na nulu: ≤±1.0% FSO per 100°F
  Vliv teploty na rozpětí: ≤±1.0% FSO per 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
8 až 30 V DC při nominální hodnotě 3,5 mA, max. 5 mA
(Možnost 12 až 30 Vdc pro výstup 10 Vdc)

Regulace napájení:
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
Výstupní signál:
0 - 5 Vdc standard (viz možnosti)


Odolnost proti zatížení:

100K Ohms min


Nastavení nuly:

±5% FSO min


Nastavení rozsahu:

±5% FSO min


Kalibrační signál:

80% FSPR zkratováním kalibračních kolíků


Přesnost kalibračního signálu:

≤ ± 0,1% z uvedené hodnoty

Ochrana obvodů:

Polarita vstupu může být obrácena. Výstup může být zkratován na neurčito Přepěťová ochrana na 1000 voltů podle EN61000-4-5

Izolační odpor:

≥ 200 MegOhms na zem

Doba odezvy:

<2 mSec k dosažení 90% plného rozsahu stupnice

Potlačení RFI / EMI:

CE EMC odpovídá IEC EN 61326. Označení CE

Elektrické připojení:

Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)


Zapojení - barvy vodičů:

Pin A + Napájení
Pin B - Napájení
Pin C + Signal
Pin D - Signal
Pin E Kalibrace
Pin F Kalibrace

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
316 nerezová ocel
Materiál pouzdra:
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
10 oz (283 g)
  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:
1/4" - 18 NPT Samice
Ověřený tlak:
≤500 PSI (35 barů) 3x rozsah nebo 1200 PSI (80 bar) max
>500 PSI (35 barů) 3x rozsah nebo 10 000 PSI (700 bar) max

Tlak při roztržení:
≤ 500 PSI (35 bar 5x rozsah nebo 2 400 PSI (170 bar) max
> 500 PSI (35 barů) 5x nebo 10 000 PSI (700 bar) max


Objem tlakové dutiny:

≤500 PSI (35 bar 3.3 ml

>500 PSI (35 bar) 4.2 ml



Montáž:

Může být podporováno procesním potrubím


ROZMĚRY SNÍMAČE



P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)
