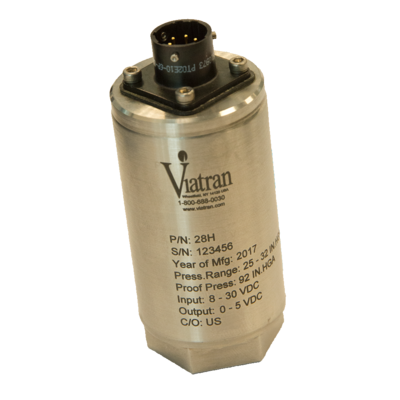

Model 28K barometrický tlakový snímač

Model 28K barometrický tlakový snímač

Tlakový snímač Viatran Model 28K patří mezi naše nejpřesnější snímače tlaku pro průmyslové zkušební a výzkumné aplikace. Model 28K měří barometrický tlak od 85 do 108 kPa se zlepšenou přesností ≤ ± 0,06% FSO.



Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah snímače:
85 až 108 kPa absolutní
(Volitelné rozsahy lze nastavit od 0 do 108 kPa a s minimálním rozpětím 25 kPaA)

Nelinearita:
≤ ± 0,1% FSO (≤ ± 0,06% FSO s možností DN)


Přesnost (RSS *):

≤±0.21% FSO**

Opakovatelnost:
≤±0.1% FSO každý

Hystereze:

≤±0.1% FSO každý

Výstup v plném rozsahu (FSO):

  5 Vdc <± 0,5% FSO při 21°C - Standard
10 Vdc ≤± 0,5% FSO při 21°C - Volitelně
  Dlouhodobá stabilita: ≤ ± 0,9% FSO za 6 měsíců (typické)
Rozsah kompenzované teploty: 0°C až 77°C
Rozsah teplot procesních médií: -40°C až 121°C
Rozsah okolní provozní teploty: -40°C až 85°C
  Teploty skladování: -40°C až 85°C
Vliv teploty na nulu: ≤±0.018% FSO na 1°C
Vliv teploty na rozpětí: ≤±0.018% FSO na 1°C

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
  8 až 30  V DC při nominální hodnotě 3,5 mA, max. 5 mA
12 až 30  V DC (možnost výstupu 10 V DC)

Regulace napájení:
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí

Výstupní signál:
0 - 5 Vdc (standardní)
0 - 10 VDC (volitelné)
Odolnost proti zatížení: 100K Ohms minimum


Ochrana obvodů:

Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Přepěťová ochrana na 1000 voltů podle EN61000-4-5


Izolační odpor:

<5 nS na zem


Doba odezvy:

<2 mSec k dosažení 90% plného rozsahu stupnice


Potlačení RFI / EMI

CE EMC kompatibilní podle IEC EN 61326-1 a 61326-2-3 Příloha BB, označení CE


Elektrické připojení

Bendix / Amphenol PT02E-10-6P, shoduje se s PT06E-10-6S (SR)

Zapojení - barvy vodičů:

Pin A + Power
Pin B - Power
Pin C + Signal
Pin D - Signal
Pin E No connection
Pin F No connection



Stínění:

Ground

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:
316 nerezová ocel

Materiál pouzdra:
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
10 oz (283 g)
Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
G-1/4 samice

Ověřený tlak:
310 kPa (45 PSI)

Tlak při roztržení:
517 kPa (75 PSI)

Objem tlakové dutiny:

1.5 mL

Montáž:

Může být podporováno procesním potrubím

VOLITELNÉ MOŽNOSTI

No Options:

No options

Rozměry snímače
