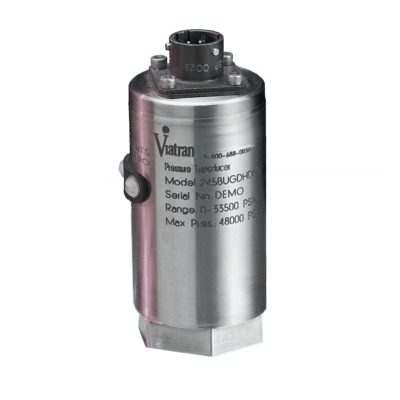

Model 345 tlakový snímač vysokého rozsahu

Model 345 tlakový snímač vysokého rozsahu

Vysokotlaký snímač Viatran Model 345 patří mezi naše nejpřesnější snímače tlaku pro průmyslové testovací a výzkumné aplikace při vyšších tlacích. K dispozici jsou vylepšené přesnosti a zlepšený výkon teploty.



VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
7500,10K, 15K, 20K, 25K, 30K, 50K, 60K, 75K, 100K PSIA or PSIG

Nelinearita:
≤ ± 0,1% FSO (≤ ± 0,25% FSO pro 100 kB PSI)
Opakovatelnost:
≤±0.03% FSO
  Hysteresis: ≤±0.06% FSO
  Výstup v plném rozsahu (FSO): 16 mA při 21°C
Dlouhodobá stabilita: ≤ ± 0,2% FSO za 6 měsíců
  Rozsah kompenzované teploty: 21° až 76°C
  Rozsah teplot procesních medií: -40°C až 121°C
  Rozsah okolní provozní teploty: -40°C až 85°C
Teploty skladování: -40°C až 121°C
  Vliv teploty na nulu: ≤±0.01% FSO na 1°F
  Vliv teploty na rozpětí: ≤±0.01% FSO na 1°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
9.5 to 40 Vdc

Regulace napájení:
≤±0.01% FSO per volt change over the supply voltage range
Výstupní signál:
4 to 20 mA
  Odolnost proti zatížení: 1500 Ohms max at 40 Vdc
  Nastavení nuly: ± 10% FSO min
  Nastavení rozsahu: ± 10% FSO min
  Kalibrační signál: 80% FSPR spojením kalibračních vodičů
  Přesnost kalibračního signálu: ≤ ± 0,1% z uvedené hodnoty
Ochrana obvodů: Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován přepěťovou ochranou na 1000 V pro ≤1 mSec
Izolační odpor: ≥ 200 MegOhms na zem
Doba odezvy: ≤ 4.0 mSec
Elektrické připojení: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)
  Zapojení - barvy vodičů: Pin A + napájení / signál
Pin B  - napájení / signál
Pin C Kalibrace
Pin D Kalibrace
Pin E Nepřipojeno
Pin F Nepřipojeno

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
15-5 PH Stainless Steel
PH 13-8 MO SST
Materiál pouzdra:
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
15 oz (425 g)
  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:

7,5 kB až 15 kB PSI (500 až 1000 bar)

20 K až 50 K PSI (1400 až 3500 bar)

PSI 60 až 100 kB (4 000 až 6900 bar)

1/4 "- 18 NPT žena

1/4 "F250-C vysoká pres.tube

5/16 "F312-C vysokotlaká trubice


Ověřený tlak:

7,5 kB až 15 kB PSI (500 až 1 000 barů)


20 K až 100 K PSI (1400 až 6900 bar)

1,5krát rozsah nebo max. 20K PSI (1400 bar)

1,2násobný rozsah nebo max. 100 000 PSI (6900 barů)


Tlak při roztržení:

7,5 K až 20 K PSI (500 až 1400 bar)


25 K až 100 K PSI (1700 až 6900 bar)

3krát rozsah nebo max. 4000 PSI (2800 barů)

1,5krát rozsah nebo max. 125 000 PSI (8600 barů)



Objem tlakové dutiny:

7.5K to 15K PSI (500 to 1000 bar)

10K to 100K PSI (1400 to 6900 bar)
0.32 cubic in (5.2 ml)

0.10 cubic in (1.6 ml)
  Montáž: Může být podporováno procesním potrubím

ROZMĚRY SNÍMAČE
