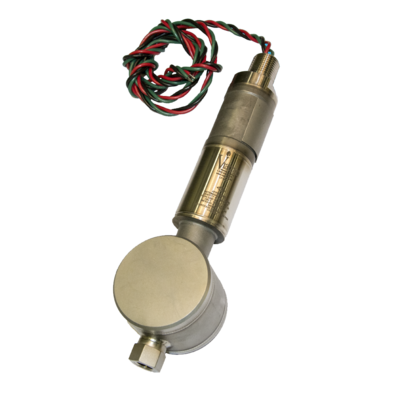

Model 544 Tlakový snímač
544 je vybaven speciálním interním kalibračním signálem, který umožňuje uživatelům kalibrovat vysílač bez externího zdroje tlaku. 544 poskytuje tlaky měření výstupního signálu 4 až 20 mA od 0 do 5 "WC do 0-100 PSIG. Externí nulové, rozpětí a kalibrační ovládací prvky jsou hermeticky uzavřeny pro ochranu před drsným prostředím. Tyto ovládací prvky jsou externě nastavitelné pomocí jedinečné magneticky vázané Viatran řídící systém.
Model 544 má také kondicionér signálu, který umožňuje rozsah standardního tlakového rozsahu vysílače (FSPR) 5: 1.
Navržen tak, aby splňoval jiskrově bezpečné standardy, poskytuje 544 spolehlivé a bezpečné měření tlaku v náročných procesních aplikacích.
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah (FSPR): | 0-3 až 0-5000 PSIG, PSIS 0-15 až 0-5000 PSIA .0-15 PSIV |
|
| Linearita: | ≤ ± 0,25% Možnost „DN“ - vylepšená linearita ≤ ± 0,1% |
|
| Hystereze: | ± 0.05% FSO | |
| Opakovatelnost: | ± 0.05% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA at 70° F | |
| Dlouhodobá stabilita: | ≤±0.2% FSO per 6 months | |
| Vliv teploty na nulu: | ≤±1% FSO per 100°F (37°C) | |
| Vliv teploty na rozpětí: | ≤±1% FSO per 100°F (37°C) | |
| Kompenzovaná teplota: | 21°C to 76°C | |
| Provozní teplota: | -10° F to +220° F | |
| Skladovací teplotní limit: | -65° F to +250° F | |
| * Pro jednotky PSIV a Compound Range: | Temperature Effect on Zero ≤±3.0% per 100°F Compensated Temperature Range 32°F to 170°F (0°C to 77°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8.5 to 40 Vdc
|
|
|
Účinek regulace napájení:
|
≤±0.02% FSO na Volt
|
|
|
Výstupní signál:
|
4-20 mA at 70° F
|
|
| Odolnost proti zatížení: | 1500 Ohms maximum at 40 Vdc | |
| Nastavení nuly: | Hodnota -100% FS Potlačení + 50% FSO |
|
| Nastavení rozsahu: | +50% of FSO; rozsahuschopnost 5:1 standardní model | |
| Izolační odpor | <5nS Vodivost | |
| Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudové špičky 250 Amp s šířkou impulzu 20 μSecs. Chráněna reverzní polarita | |
| Elektrické připojení: | 1/2 "NPT (M), 18 AWG vodič , 72" délka | |
| Zapojení - barvy vodiče: |
Červená + napájení / signál Černá - síla / signál Zelené Uzemnění Bílá Bez připojení Hnědá Bez připojení
|
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra: |
316 Nerezová ocel |
|
|
Materiály smačených částí:
|
316 nerezová ocel s kadmiovým elektrickým konektorem |
|
| Hmotnost: | 3,5 liber. nominální | |
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT samice |
|
|
Ověřený tlak:
|
500 PSI
|
|
|
Tlak při roztržení:
|
1000 PSI
|
|
| Razový limit: |
5 Gs |
|
| Náplň snímače: | Silikonový olej | |
| Klasifikace: | NEMA 4X | |
| Montáž: | Podporováno technologickým potrubím nebo volitelnými montážními držáky |
