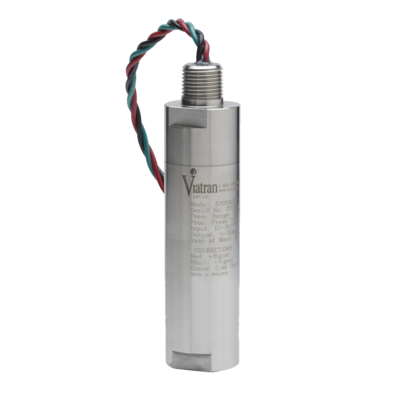

Model 570 Tlakový snímač

Model 570 Tlakový snímač

Všechny svařované konstrukce a povrchy z nerezové oceli činí z modelu 570 ideálního protivníka pro korozivnímu prostředí. Konstrukce snímače bez O-kroužku zajišťuje spolehlivost s agresivními médii. Modely označené 570 jsou schválené společností Viatran a navrženy tak, aby splňovaly požadavky na duální těsnění NEC / API. Pro nejvíce korozivní prostředí jsou k dispozici díly Hastelloy, Inconel a 316 SS.

VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-100 až 0-100 K PSIS (0-6,89 až 0-6894 bar)

Linearita:
0-100 PSI (0-6.89 bar) ±0.5%
150-10K PSI (10.3-6.89 bar) ±0.2%
15K-100K PSI (1034-6894 bar) ±0.25
Opakovatelnost:
±1% FSO
  Hysteresis: 4-20 mA (16 mA FSO)
  Výstup v plném rozsahu (FSO): <2 mSec to reach 90% FSO
  Vyvážení nuly a rozsahu: ≤ ± 1% FSO na 55,5°C
Dlouhodobá stabilita: ≤±1% FSO na 55.5°C
  Rozsah kompenzované teploty: -40°C to 87°C
  Vliv teploty na nulu: ≤ ± 2% FSO na 100°F
  Vliv teploty na rozpětí: ≤ ± 2% FSO na 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
12 to 30 Vdc

Regulace napájení:
≤±0.02% FSO na Volt
Výstupní signál:
4 až 20 mA
  Odolnost proti zatížení: 5000 Ohms nominal
  Nastavení nuly: ± 5 % FSO min
  Nastavení rozsahu: ± 10% FSO min
Ochrana obvodů: Varistor protected across the input leads for surges above 40 V and currents to 250 Amps peak with a pulse width of 20 μSecs. Reverse polarity protected.
Izolační odpor: > 200 MegOhms na zem
Doba odezvy: Od 0,2 s pro 5 "W.C. rozsah až do 0,008 s pro 100 PSI. Rychlejší odezva je k dispozici s volbou NF.
Elektrické připojení: 1/2 "NPT (M), 18 AWG vodič, 72"
  Zapojení - barvy vodičů:

Červená + napájení / signál

Černá - síla / signál

Zelený kufřík

Bílá Bez připojení

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:

0-100 až 0-15 K PSI
Nerezová ocel 15-5 PH (0-6,8 až 0-1034 bar)

0-20 K až 0-100 K PSI
PH 13-8 Mo SST (0-1378 až 0-6904 bar)


Materiál pouzdra:

0-100 až 0-15 K PSI
15-5 PH a 316 nerezová ocel (0-6,8 až 0-1034 bar)

0-20 K až 0-100 K PSI
316 SST a PH 13-8 Mo SST (0-1378 až 0-6894 bar)

Hmotnost:

24 oz. (0.680 kilograms)



Identifikace: Laserem označeno na těle jednotky
  Krytí:

Classification NEMA 4X

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:

0-50 až 0-15 K PSI
1/4 "- 18 NPT žena (0-3,3 až 0-1034 bar)

0-20 K až 0-50 K PSI
Vysokotlaká zkumavka 1/4 "F250-C (0-1378 až 0-3447 barů)

0-60 K až 0-100 K PSI
5/16 "F312C vysokotlaká trubice (0-4136) až 0-6894 bar)


Ověřený tlak:

0-100 až 0-15 K PSI
1,5krát FSPR nebo 20K PSI (1378 bar), (0-6,8 až 0-1034 bar), podle toho, co je menší

0-20 K až 0-100 K PSI
1,2 krát FSP (0-1378 až 0-6894 bar)



Tlak při roztržení:

0-100 až 0-15 K PSI
≥ 2,3 až 5krát FSPR v závislosti na (0-6,8 až 0-10342 bar) senzoru

0-20 K až 0-100 K PSI 1,5krát FSPR nebo 125 K PSI (8618 bar) (0-1378 až 0-6894 bar), podle toho, co je menší

  Montáž: Může být podporováno procesním potrubím
