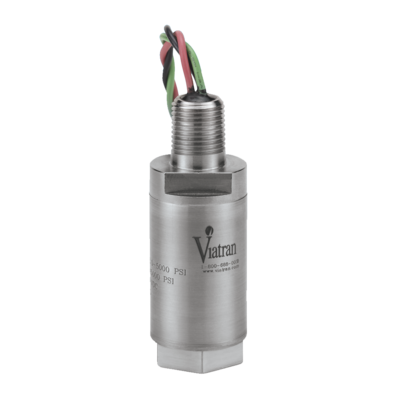

Model 848 Tlakový snímač

Model 848 Tlakový snímač

Model 848 disponuje výstupním signálem  mV/V, olejová náplní a schválením pro nebezpečné aplikace. V rozmezí od 1,5 do 5K je 848 je k dispozici ve vakuu, absolutním nebo Gage formátů pro pokrytí širokého spektra aplikací.



VÝKONOSTNÍ CHARAKTERISTIKY

  Tlakový rozsah (FSPR): 0-3 až 0-5000 PSIG, PSIS
0-15 až 0-5000 PSIA
.0-15 PSIV
Linearita: ≤ ± 0,25%
Možnost „DN“ - vylepšená linearita ≤ ± 0,1%
Hystereze: ± 0.05% FSO
  Opakovatelnost: ± 0.05% FSO
Výstup v plném rozsahu (FSO): 5 mV/V
Schválené jednotky mohou mít dodatečnou délku krytu 19 " pro rozsahy vakua a směsi. Varianční kódy schválení typu NG a NY pro nebezpečné umístění nejsou k dispozici na snímači vakuové a kombinované funkce.
Vyvážení nuly a rozsahu: ≤ ±1% FSO
  Dlouhodobá stabilita: ≤±0.25% FSO per 6 months
Doba odezvy: ≤ 1 mSec to reach 90% FSO
Vliv teploty na nulu: ≤±1% FSO per 100°F (37°C)
Vliv teploty na rozpětí: ≤±1% FSO per 100°F (37°C)
Kompenzovaná teplota: 0°C to 82°C
  Provozní teplota: -40°C to 85°C
  Skladovací teplotní limit: -40°C to 121°C
  * Pro jednotky PSIV a Compound Range: Temperature Effect on Zero ≤±3.0% per 100°F
Compensated Temperature Range 32°F to 170°F (0°C to 77°C

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
15 Vdc max

Účinek regulace napájení:
≤±0.05% FSO per Volt

Výstupní signál:
3 to 5 PSI: 5 mV/V
10 PSI and up: 10 mV/V
  Odolnost proti zatížení: 12 Vdc min. S 150 ohmy a 30 Vdc max s 1050 ohmy
Izolační odpor <5nS Vodivost
Ochrana obvodů: Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Přepětí chráněno na 1000 voltů. <1 msec trvání
Elektrické připojení: 1/2 "NPT (M), 18 AWG vodič , 72" délka
Zapojení - barvy vodiče:

červený  + Napájení

Černý      + signál

Zelená     -Napájení

Bílá           -Signal

Brown       uzemnění

KONSTRUKČNÍ MATERIÁLY

Materiál pouzdra:

Nerezová ocel 304 a 316


Materiály smačených částí:

316 nerezová ocel

  Hmotnost: 10 oz.
  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:

1/4 "- 18 NPT Samice 1/4" - 18 NPT Samice (0-3,3 thru 0-1034 bar


Ověřený tlak:
<= 500 PSI menší z 3x nebo 1200 PSI
> = 500 PSI méně než 5x nebo 10K PS

Tlak při roztržení:
<= 500 PSI méně než 5x nebo 2400 PSI
> = 500 PSI méně než 5x nebo 10K PS
Montáž: Podporováno technologickým potrubím nebo volitelnými montážními držáky
