Seria PT

PT 467E- Czujnik ciśnienia z elastyczną i odsłoniętą kapilarą

PT 467E

Czujniki ciśnienia serii PT647 E to idealny wybór do pomiaru ciśnienia topnienia polimeru w miejscach, w których nie ma wystarczającej ilości miejsca na konwencjonalny czujnik. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm, a dzięki specjalnej konstrukcji końcówki ze swobodnie obracającą się nakrętką ułatwia montaż i umożliwia zastosowanie czujników Dynisco nawet tam, gdzie nie jest możliwe zainstalowanie standardowego czujnika ze stałym prętem lub elastyczną kapilarą.


Standardowe przetworniki są dostarczane z membraną powlekaną DyMax® zwiększającą odporność na zużycie i długą żywotność. 6-stykowe złącze Bendix służy do łatwego podłączania i odłączania.

PT 467 -Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą

PT 467 -Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą

PT 467 -Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą

PT 467 -Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą

Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika

Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika

Zacisk czujnika i kompatybilne złącze kabla

Zacisk czujnika i kompatybilne złącze kabla

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

High accuracy melt pressure transducer for space restricted areas

Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.
However, if you have doubts about the proper installation, do not hesitate to contact our technicians. We are ready to provide support and offer the ideal solution for your application.

PT467E Pressure Sensors - With flexible and exposed capillary


Innovative pressure sensor, perfectly designed for injection applications with minimal installation space. Thanks to its unique features and state-of-the-art technical parameters, this sensor can cope with demanding conditions in any environment. The manufacturer spared no expense in advanced technologies and sophisticated production processes, enabling the sensor to achieve very small dimensions and low weight without any compromise to its outstanding performance. The pressure sensor is an ideal solution for a wide range of injection applications, thanks to its exceptional resistance to vibrations, which it can withstand very well. A pleasant bonus is the easy and hassle-free installation of this sensor in spaces with limited dimensions.

Performance Characteristics


Pressure Range: 0- 30 000 PSI
Maximum pressure: 2 x full range or 35,000psi (whichever is less
Accuracy:  ±0.5% FSO
Repeatability:  ± 0.2% FSO
Resolution: Infnite
Maximum Overload
(without influencing operating data):
2 x full range or 35,000psi (whichever is less
Material in Contact with Media: Dymax® coated 15-5 PH SST
Mounting torque: 500 inch - lbs. maximum
Weight: 1.5 lbs



Temperature Characteristics



Diaphragm
Max. Temperature: 750°F (400°C)
Zero Shift Due to Temperature Change: 25 psi/100°F maximum (45 psi/100°C)
Housing
Max. Temperature: 250°F (121°C)
Zero Shift Due to Temperature Change: ±0.05% full scale/°F maximum (±0.10% full scale/°C)
Sensitivity Shift Due to Temperature Change:  ±0.02% full scale/°F maximum (±0.04% full scale/°C)

Electrical Characteristics




Configuration: 4-arm Wheatstone bridge strain gage
Bridge resistance: Input: 345 Ohms minimum; Output: 350 Ohms ±10%
Zero balance: ±5% FSO
Full scale output: 3.33 mv/V ±2%
Excitation: 10 Vdc recommended, 12Vdc maximum
Internal shunt calibration (R-Cal): 80% FSO ±0.5%
Insulation resistance: 1000 megohms at 50 Vdc



Ordering Guide for PT467E

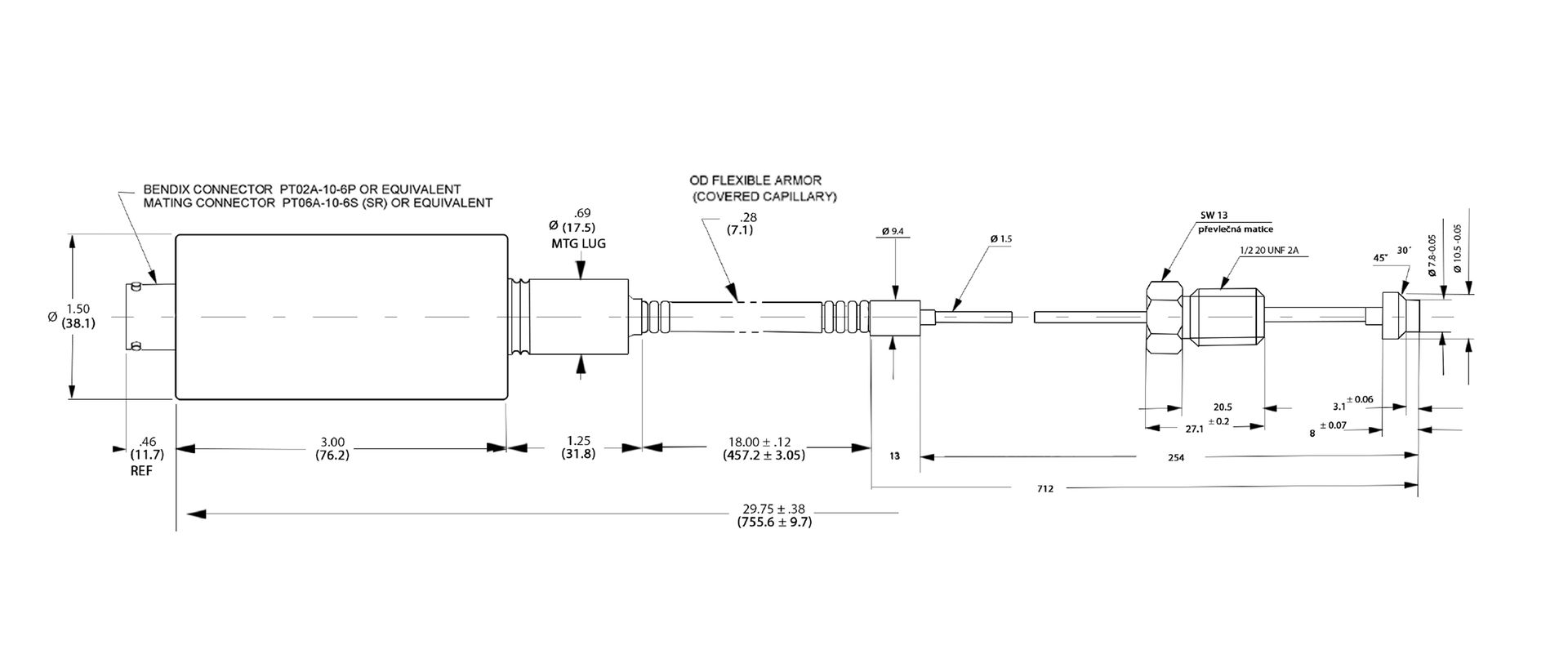

PT467E - Dimensions

All dimensions are inches (mm) unless otherwise specified.


Pompa kalibracyjna PPS1210

Pompa kalibracyjna PPS1210 z podgrzewanym portem ciśnieniowym umożliwia szybką i dokładną kontrolę czujników ciśnienia stopu bezpośrednio w laboratorium lub bezpośrednio w fabryce. Dzięki kompaktowym wymiarom jest łatwy do przenoszenia. Aby sprawdzić czujnik, należy go zainstalować w otworze montażowym M18x1.5 lub za pomocą adaptera do portu UNF 1/2-20". Dzięki systemowi do generowania ciśnienia bardzo łatwo jest wytworzyć obciążenie do 700 bar. System posiada odpuszczanie oleju do 400°C.

Klucz dynamometryczny Wera 20 - 100 Nm

Kliknij klucze dynamometryczne w niepowtarzalnej konstrukcji Wera. Bardzo solidna konstrukcja przy zachowaniu wysokiej dokładności zgodnie z DIN EN ISO 6789-1: 2017-07. Proste ustawianie i zabezpieczanie wprowadzonej wartości. Dodatkowo słyszalne i widoczne zaskoczenie po osiągnięciu wartości na wadze ułatwia bezpieczne ustawienie wymaganej wartości momentu obrotowego. Solidny mechanizm zwalniający gwarantuje wysoce słyszalny i zauważalny sygnał zwalniający po osiągnięciu zadanej wartości momentu obrotowego. Do dokręcania w prawo i za pomocą 45-zębowej zapadki zmiany.

Zestaw czyszczący - otwór montażowy na czujniki

Zestaw narzędzi do czyszczenia został zaprojektowany przez Dynisco do stosowania w usuwaniu plastiku z otworów montażowych czujników ciśnienia i temperatury. Instalowanie czujników w niewłaściwie oczyszczonych lub dużych otworach jest jedną z głównych przyczyn uszkodzeń. Za pomocą tego zestawu możliwe jest czyszczenie otworu o średnicy 1/2 UNF. Zestaw zawiera wtyczkę kalibracyjną (bezpiecznik), która służy do sprawdzania, czy otwór został prawidłowo obrobiony i oczyszczony. Dostępne są również zestawy czyszczące do otworów M10 i M18.

Zestaw gwintów - otwór montażowy na czujniki

Zestaw narzędzi do otworów i gwintów do czujników ciśnienia stopu zawiera wszystkie niezbędne wiertła i gwintowniki do przygotowania standardowego otworu montażowego czujnika UNF 1/2 20.  Zestaw zawiera specjalną wiertarkę pilotową, która jest potrzebna do obróbki siodła o 45°.

Wskaźnik procesu 1480

1480 to uniwersalny wskaźnik ciśnienia lub temperatury z jednym lub podwójnie konfigurowalnym alarmem oraz opcjonalną liniową retransmisją wyświetlanego procesu. Idealny do stosowania w aplikacjach wytłaczania.

Wskaźnik procesu 1490

Wskaźnik 1490 jest uniwersalnym urządzeniem z jednym lub dwoma konfigurowalnymi alarmami, opcjonalną liniową retransmisją zmiennej procesowej, opcjonalnym zasilaniem czujnika ciśnienia i opcjonalną komunikacją Modbus.

Regulator procesu ATC 990

ATC 990 z graficznym / tekstowym wyświetlaczem LCD to wszechstronny kontroler wejściowy z zaawansowanymi funkcjami, w tym wyświetlaczem trendów, wejściami cyfrowymi, dziennikami danych i portem USB. Zapewnia opłacalny sposób kontrolowania parametrów procesu, na przykład w zastosowaniach związanych z wytłaczaniem.

Wskaźnik procesu UPR 900

Dynisco UPR900 to kompaktowy wskaźnik procesu w formacie DIN. UPR900 może wyświetlać preferowane wartości procesu produkcyjnego. Opcjonalne wejście wtórne do wyświetlania temperatury topnienia lub wartości ciśnienia polimeru w jednym miejscu. Wejściem wtórnym może być tensometr do pomiaru różnicy ciśnień w procesie. UPR900 zawiera dwa standardowe alarmy z możliwością dodania trzeciego alarmu.

Adaptery do czujników ciśnienia

Adapter do czujników ciśnienia Dynisco

Adapter do czujników z gwintu 1/2-20 UNF na gwint M10x1.5 lub M18x1.5 Innym wariantem jest adapter z M10x1.5 na M18x.15. Adaptery te są najszybszym i najskuteczniejszym sposobem na przekształcenie dostępnego (standardowego) czujnika w pełnoprawny zamiennik w sytuacji kryzysowej.

Kołnierze do czujników ciśnienia

Kołnierze procesowe uzupełniają wszystkie czujniki ciśnienia i temperatury. Kołnierz umożliwia zainstalowanie czujnika z przyłączem procesowym 1/2-20 UNF (opcjonalnie M18x1.5) czujnika ciśnienia stopu w porcie montażowym za pomocą kołnierza. Zastosowanie kołnierza jest kompatybilne ze wszystkimi czujnikami o podanych wymiarach. Każdy adapter i elementy uszczelniające wykonywane są na zamówienie w zależności od wymiarów i portu montażowego. Przedłużenia kołnierzy są dostępne jako konstrukcje jednoczęściowe lub odłączane połączenia gwintowane. Konstrukcja kołnierza jest specyficzna w zależności od potrzeb użytkowania i zależy od wymaganych wymiarów.

Funkcje Guardian

Rozszerzenie serii o nazwie Guardian Series. Guardian spełnia wymagania dyrektywy bez kosztów i komplikacji związanych z nadmiarowymi czujnikami i zewnętrznymi przekaźnikami modułowymi. The Guardian spełnia również wymagania NFPA 79 A.9.2, A.9.4.1, A. 9.4.3.2 jako sposób oceny bezpiecznych aspektów funkcji zarządzania. Wybierz próg przełączania przekaźnika spośród dziesięciu różnych wyborów od 10-100% pełnego zakresu ciśnienia czujnika. Czujniki serii Guardian są same certyfikowane na podstawie raportów z oceny odpowiedniej strony trzeciej agencji exida™. Czujniki z serii Guardian zostały poddane szeroko zakrojonej analizie FMEDA (Failure Effects and Diagnostics). Raporty FMEDA pokazują, że produkty mają​ PL'c') dla wszystkich wymienionych czujników SIL1 (mV/V i HART-mA) lub SIL2 (mA).



Symulator sygnału czujnika VPC-999084

VPC-999084 upraszcza rozwiązywanie problemów online z czujnikami, kondycjonerami sygnału i wskaźnikami Dynisco. Jego wyjście można zmieniać w krokach co 20% lub za pomocą potencjometru zmiennego.
