PT130 | PT140 | PT150 | PT160 Hydraulické snímače
PT130, PT140, PT150 i PT160 są przeznaczone do pomiaru ciśnienia hydraulicznego na wtryskarkach. Seria PT wytrzymuje cykliczne ciśnienie i zapewnia doskonałą wydajność nawet w trudnych warunkach. Zmiany w profilu ciśnienia hydraulicznego wskazują na nieregularności podczas faz wtrysku wraz z napełnianiem operacji formowania i dostarczają informacji o stabilności całego układu.
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
Ideal For High Temperature Processes
Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.

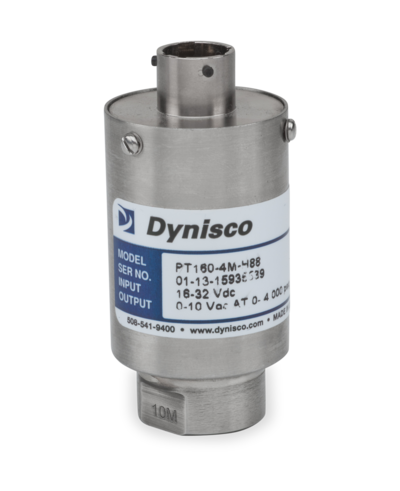

PT130, PT140, PT150 & PT160 Hydraulic
PT130, PT140, PT150 and PT160 are designed to measure hydraulic pressure on injection molding machines. The PT series resists cyclic pressure and provides excellent performance even in demanding conditions. Changes in the hydraulic pressure profile indicate irregularities during the injection phases together with the performance of the forming operation and provide information on the stability of the overall system.
Performance Characteristics
| Pressure Range (psi): |
0 - 10 000 PSI |
| Accuracy: |
±0.5% full scale including linearity, hysteresis and repeatability |
| Full Scale Output: |
PT130: 3 mV/V ±1.0% typical (±2.0% maximum)
PT140/150/160: 5 Vdc, 10 Vdc, 4 to 20 mA ±1.0% typical (±2.0% maximum) |
| Zero Balance: |
±1.0% typical (±2.0% maximum) |
Electrical Characteristics
| Input Resistance: |
PT130: 420 Ohms ±10% |
| Output Resistance: |
PT130: 370 Ohms ±10% |
| Internal Shunt Calibration: |
PT130/150/160: 80% ±0.5% full scale typical (±1.0% maximum) |
| Load Resistance: |
PT150/160: 2,000 Ohms minimum |
| Maximum Loop Resistance: |
PT140: 0 to 1,100 Ohms from 14 to 36 Vdc |
| Wiring: |
Reverse polarity protection of excitation leads |
Output:
|
Input Voltage:
|
| 3 mV/V |
10 Vdc recommended, 15 Vdc maximum |
| 0 to 5 Vdc (4 - wire) |
11 to 32 Vdc, ±12 to ±16 Vdc |
| 1 to 6 Vdc (3 - wire) |
11 to 32 Vdc |
| 0 to 10 Vdc (4 - wire) |
16 to 32 Vdc, ±14 to ±16 Vdc |
| 1 to 11 Vdc (3 - wire) |
16 to 32 Vdc |
| 4 to 20 mA (2 - wire) |
14 to 36 Vdc |
Temperature & Mechanical Characteristics
| Operating Range: |
PT130: -65°F to +250°F (-54°C to +120°C)
PT140/150/160: -20°F to +185°F (-29°C to +85°C) |
| Compensated Range: |
0°F to +150°F (-18°C to +66°C) |
| Temperature Effect On Zero: |
PT130: ±0.005% full scale/°F (±0.009% full scale/°C) typical (±0.01%/±0.018% maximum);
T140/150/160: ±0.02% full scale/°F (±0.036% full scale/°C) |
| Temperature Effect On Span: |
±0.02% full scale/°F (±0.036% full scale/°C) |
| Safe Overpressure: |
2 x rated pressure |
| Burst Pressure: |
5 x rated pressure |
| Wetted Material: |
17 - 4 PH, 15 - 5 PH stainless steel |
| Cover Material: |
303, 304 stainless steel |
| Weight: |
Approximately 5.5 ounces |
Ordering Guide for PT130, PT140, PT150 & PT160 Series
PT130, PT140, PT150 & PT160 - Dimensions
All dimensions are inches (mm) unless otherwise specified.
