PT4675 (0-5 Vdc)
Modele Dynisco PT4675 oferują kapilarę o odsłoniętej średnicy 0,06", aby umożliwić gięcie o promieniu 1/16" do instalacji w ograniczonych przestrzeniach montażowych. Każdy model wyposażony jest we wbudowany wzmacniacz dla DCS lub wyjścia systemowego komputerowego z interfejsem 0-5 Vdc (PT4675), 1-6 Vdc (PT4675B), 0-10 VDC (PT4676) lub 1-11 VDC (PT4676B).
Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą XL
Zacisk czujnika i kompatybilne złącze kabla
Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika
Szczegół - Złącze bagnetowe Amphenol 6-PIN
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
Special variant of the pressure sensor with flexible capilary and exposed capillary
Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.
PT4675 Pressure Sensors - With flexible and exposed capillary
Innovative pressure sensor, perfectly designed for injection applications with minimal installation space. Thanks to its unique features and state-of-the-art technical parameters, this sensor can cope with demanding conditions in any environment. The manufacturer spared no expense in advanced technologies and sophisticated production processes, enabling the sensor to achieve very small dimensions and low weight without any compromise to its outstanding performance. The pressure sensor is an ideal solution for a wide range of injection applications, thanks to its exceptional resistance to vibrations, which it can withstand very well. A pleasant bonus is the easy and hassle-free installation of this sensor in spaces with limited dimensions.
Performance Characteristics
| Ranges (psi): |
0 - 30 000 PSI |
| Accuracy: |
±0.5% FSO |
| Repeatability: |
±0.2% FSO |
| Mounting Torque: |
500 inch - lbs. maximum |
| Maximum Pressure: |
2 x full range or 35,000 psi (whichever is less) |
| Material in Contact with Pressure Media: |
15 - 5 PH stainless steel, DyMax™ coated |
| Weight: |
2 lbs |
Temperature Characteristics
Transducer Diaphragm:
|
|
| Maximum Diaphragm Temperature: |
750ºF (400ºC) |
| Zero Shift due to Temperature Change: |
25 psi/100°F (45 psi/100°C) |
Electronics Housing:
|
|
| Operating Temperature Range: |
-20°F to +160°F (-29°C to +71°C) |
| Temperature Effects Over a Compensated Range of: |
+30°F to +160°F (-1°C to +71°C) |
| Thermal Effect on Zero: |
±0.05% full scale/°F |
| Thermal Effect on Span: |
±0.02% full scale/°F |
Electrical Characteristics
PT4675:
|
|
| Output: |
0 to 5 Vdc |
| Input Voltage: |
11 to 36 Vdc |
| Load Resistance: |
2,000 Ohms minimum |
| Zero Balance Adjustment Range: |
±15% |
| Span Adjustment Range: |
±15% |
PT4675B:
|
|
| Output: |
1 to 6 Vdc |
| Input Voltage: |
11 to 36 Vdc |
| Load Resistance: |
2,000 Ohms minimum |
| Zero Balance Adjustment Range: |
±15% |
| Span Adjustment Range: |
±15% |
PT4676:
|
|
| Output: |
0 to 10 Vdc |
| Input Voltage |
16 to 36 Vdc |
| Load Resistance: |
2,000 Ohms minimum |
| Zero Balance Adjustment Range: |
±15% |
| Span Adjustment Range: |
±15% |
PT4676B:
|
|
| Output: |
1 to 11 Vdc |
| Input Voltage |
16 to 36 Vdc |
| Load Resistance: |
2,000 Ohms minimum |
| Zero Balance Adjustment Range: |
±15% |
| Span Adjustment Range: |
±15% |
Ordering Guide for PT4675 & PT4676 Series

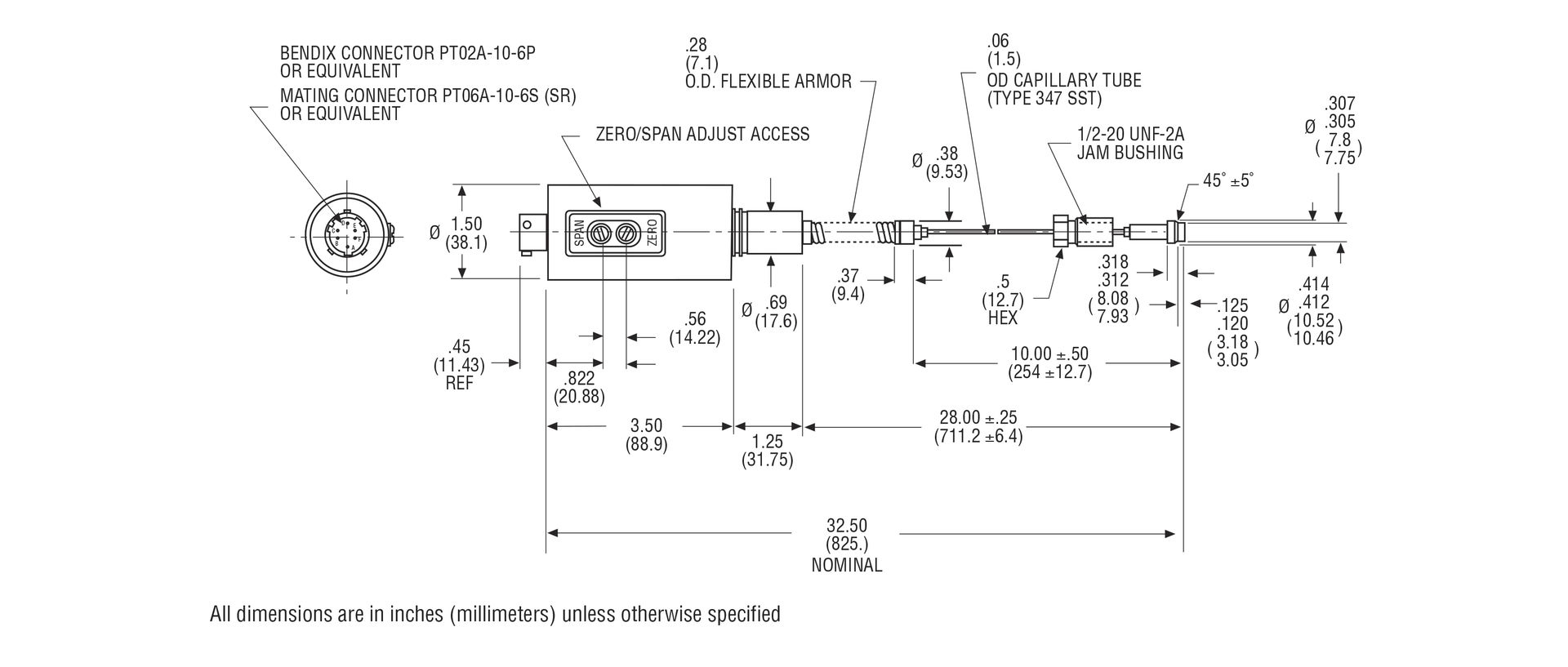

PT4675 & PT4676 Series - Dimensions
All dimensions are inches (mm) unless otherwise specified.
