Model 509 Hammer Union
Naše exkluzivní konstrukce s polovičním vyplachováním disponuje menší objem dutiny, aby se zabránilo ucpávání. To eliminuje nutnost únavného čištění, zejména v cementovacích aplikacích.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:

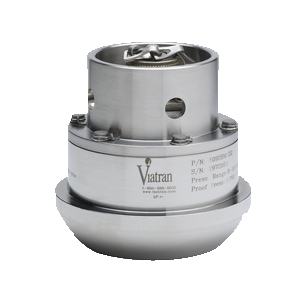

SNÍMAČ TLAKU S KLADÍVKOVOU SPOJKOU MODEL 509
MODEL 509 HAMMER UNION PRESSURE TRANSMITTER
Naše exkluzivní polopropustná konstrukce poskytuje menší objem dutiny, aby se zabránilo jejímu ucpání. To eliminuje nutnost zdlouhavého čištění, zejména při cementování..
Výkonnostní charakteristiky
| Rozsahy tlaku v plné stupnici | 0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar) |
|---|---|
| Kombinovaná přesnost (BFSL) | ≤ ± 0,25 % FSO (nelinearita, hystereze a opakovatelnost) |
| Výstup v plném rozsahu (FSO) | 16 mA ±1% FSO |
| Nulová rovnováha | 4 mA ±1% FSO |
| Dlouhodobá stabilita | ≤±0,25% FSO za 6 měsíců |
| Čas odezvy | ≤2,5 mSec pro dosažení 90 % FSO |
| Kompenzovaná teplota | -20°F to 185°F (-29°C to 85°C) |
| Operační teplota | -40°F to 200°F (-40°C to 93°C) |
| Teplotní limity skladování | -67°F to 302°F (-55°C to 150°C) |
| Vliv teploty na nulu | ≤±1% FSO per 100°F (37°C) |
Elektrické vlastnosti
| Výstupní signál | 4 - 20 mA at 70°F (21°C) |
|---|---|
| Napájecí napětí | 9-30 Vdc (10.5 to 28 Vdc w/approval) |
| Účinek regulace napájení (kalibrováno při 12 Vdc) | ≤±0.01% FSO per Volt |
| Impedance smyčky / zátěže | 750 Ohms maximum at 24 Vdc |
| Ochrana obvodů | Varistorová ochrana na vstupních vodičích pro přepětí nad 1000 V při 50 mikrosekundách. |
|
Ochrana proti napěťovým špičkám |
Odolnost proti napěťové špičce 1000 V podle normy EN 61000-4-5 |
| Odolnost izolace | ≥100 MegOhmů k uzemnění skřín |
| Doba odezvy | < 1 milisekunda pro dosažení 90 % FSO |
|
Kalibrační signál rozsahu |
100% of FSPR |
| Kalibrační zdroj napájení | 9-30 Vss při jmenovitém proudu 15 mA |
| Přesnost kalibračního signálu | ≤±0,2 % FSO. Přesná korelace signálu a tlaku je uvedena u každé jednotky. |
| Odolnost můstku | 10K ohmů, jmenovitá hodnota |
| Elektrické připojení | Shoduje se s Bendix P/N PT06E-10-6S nebo ekvivalentem. |
| Výstupy PIN |
PIN A+ Napájení / signál
PIN B- Napájení / signál PIN CNo Připojení PIN DNžádné připojení PIN E+ Kalibrace PIN F- Kalibrace |
|
Poznámka: |
Některé modely jsou dodávány s kabeláží určenou zákazníkem. Přesné zapojení kabeláže konzultujte se společností Viatran. |
Mechanické vlastnosti
| Tlakové připojení | Vnější kladívková spojka 2 palce #1502 |
|---|---|
| Objem tlakové dutiny | 0,4 krychlového palce |
| Proof Pressure | Rozsah 1,67× nebo max. 22 500 PSI |
| Tlak při roztržení | ≥3násobek FSPR, omezeno svazkem #1502: 22,5K PSI (1550 bar) |
Konstrukční materiály
| Smáčené materiály | Inconel 718 |
|---|---|
| Materiál krytu | 304 nerezová ocel |
| Identifikace | Laserové značení na těle jednotky |
| Hmotnost | 5.5 lbs nominal (2.4 kg) |
| Klasifikace skříně | NEMA 4X |
Možnosti
| DH | Speciální rozsah |
|---|---|
| EA | Speciální kalibrace |
| NJ | Štítek CE |
| NX | Štítek jiskrové bezpečnosti CSA |
| TF | Štítek jiskrové bezpečnosti FM |
| TP | Konstrukce snímače s malým objemem dutiny |
| TW | Jiskrová bezpečnost Rusko |
| ZQ | Elektrický konektor CG379-C145-2P (Glenair) |
| ZT | REC-M-10TP-N-04-16 (jupiter) |
P/N 51HCNKIT01
Sada banankových konektorů
P/N 51HMR-L00P
HART® 250 Ohm Loop Resistor
P/N 51HMRS204B
Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem
P/N 51HMUSB04A
HART® Modem w / USB, 4 ft.kabel & mini grabber konce
P/N 51HMUSB04B
Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory
P/N 51PS-EXPRES
Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)
DevCom2000-Lite Software
Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522
Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
