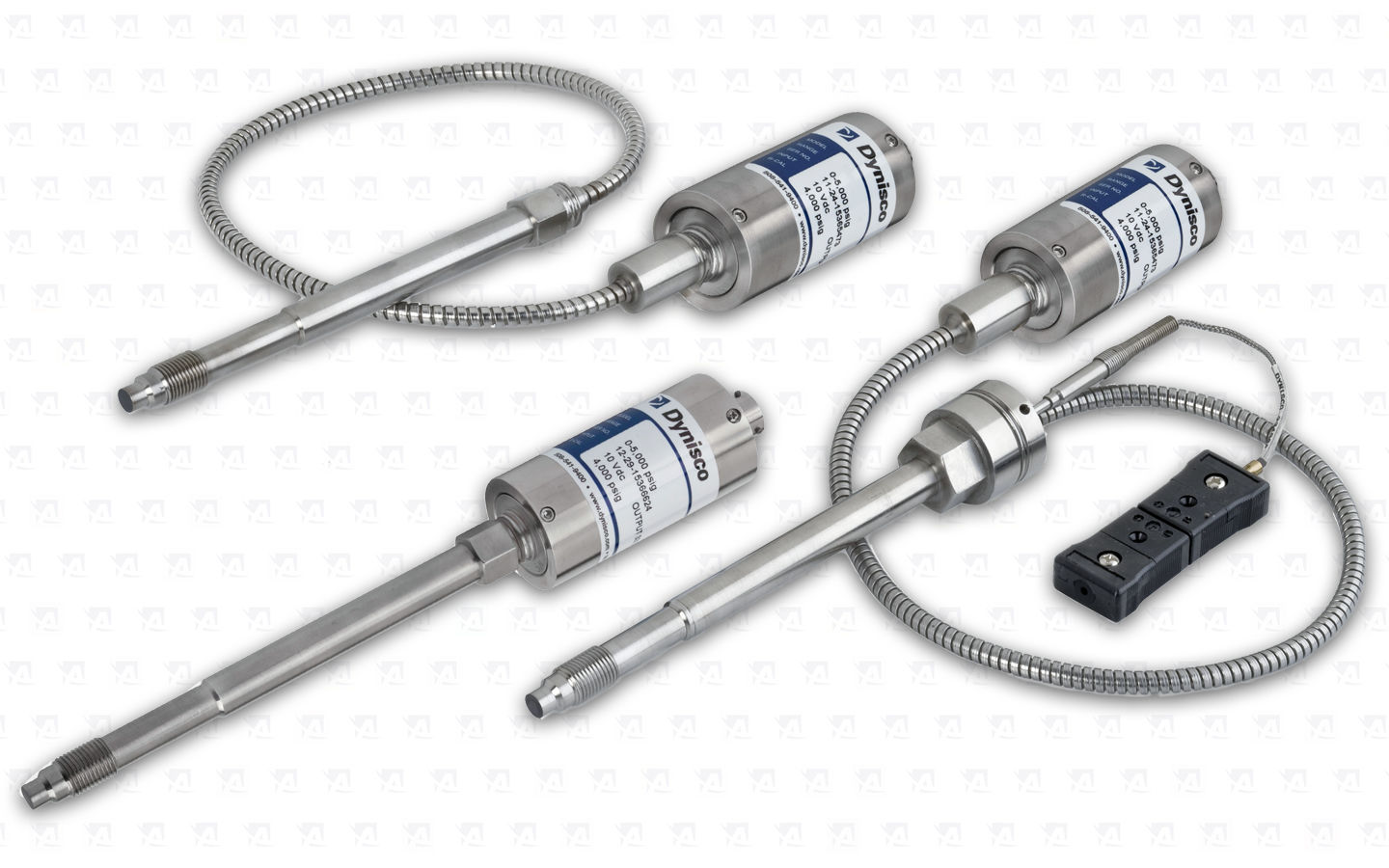

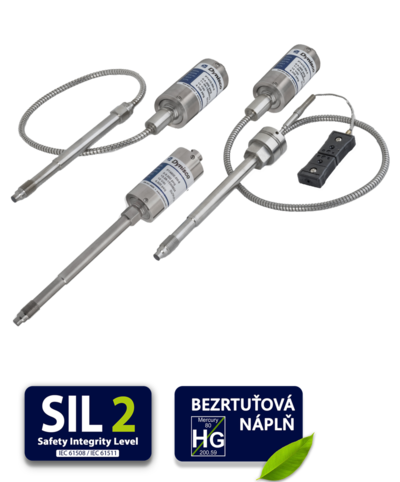

PT 410 | PT412 | TPT412 (NaK)
Czujnik serii PT410 to czujnik ± o precyzji 0,50%, idealny do zastosowań w przemyśle spożywczym lub medycznym wymagających wysokiej precyzji, prostej instalacji, powtarzalności i niezawodności. Materiał wypełniający NaK spełnia wymagania FDA i USDA dla żywności i produktów medycznych w produkcji kontaktowej. Czujniki serii Pt410 zapewniają standardowy sygnał 3,33 mV/V, który jest przeznaczony do współpracy z większością wskaźników ciśnienia. PT410 jest wyposażony w ośmiopinowe złącze Bendix. Ogniwa termiczne lub konfiguracje RTD są opcją zapewniającą temperaturę i ciśnienie w jednym punkcie. PT410 jest wyposażony w gwint UNF 1/2-20 do montażu w standardowych otworach montażowych.
PT 410 - Czujnik ciśnienia w konstrukcji z prętem stałym
PT 412 - Czujnik ciśnienia w konstrukcji z elastyczną kapilarą
TPT 412 - Czujnik ciśnienia w wykonaniu kombinowanym z czujnikiem temperatury

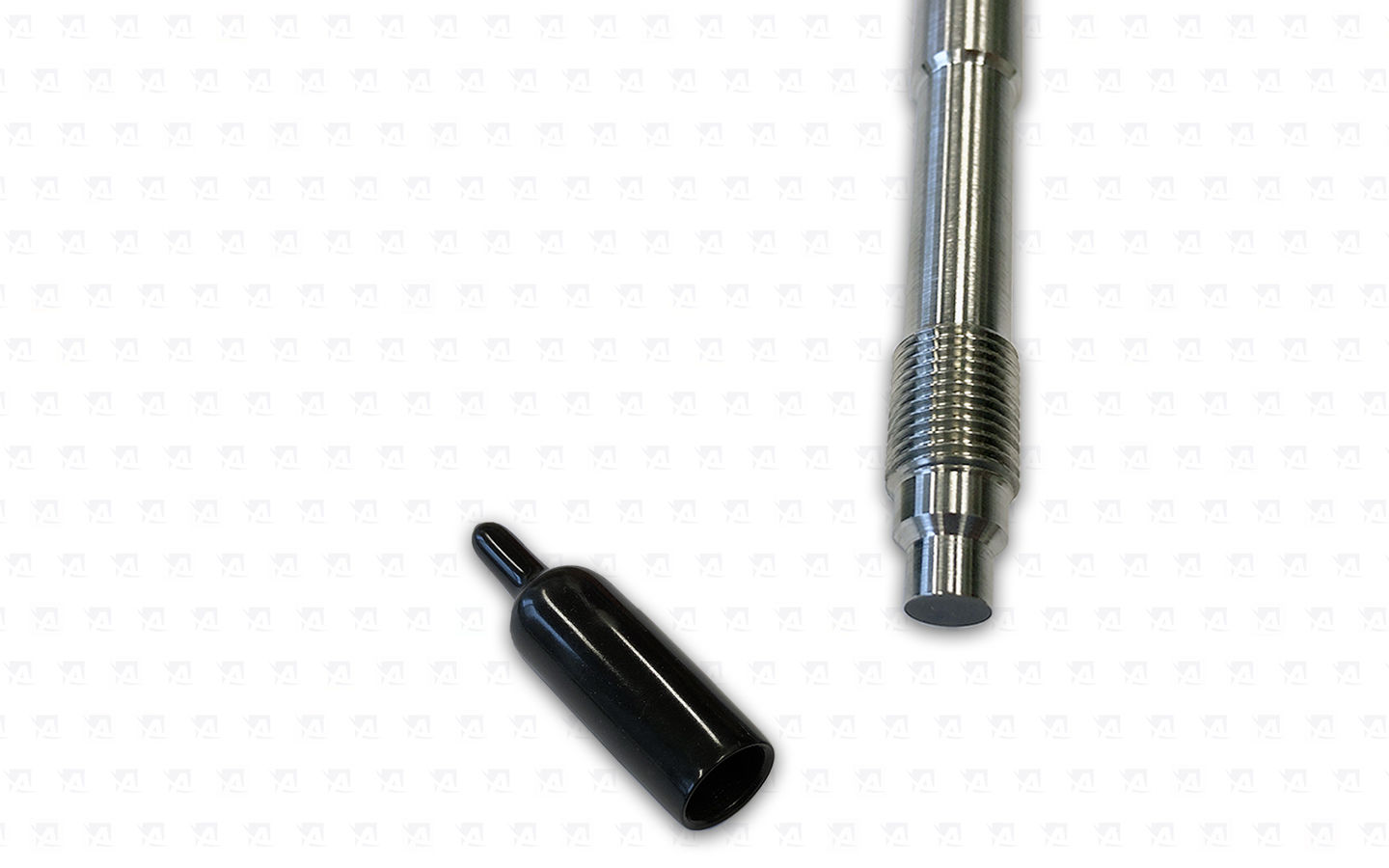

Standardowe przyłącze procesowe czujnika 1/2-20 UNF z pokrywą membrany.
Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika
Zacisk czujnika i kompatybilne złącze kabla
Szczegół - Złącze bagnetowe Amphenol 6-PIN
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
Ideal For Food Or Medical Applications
Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.

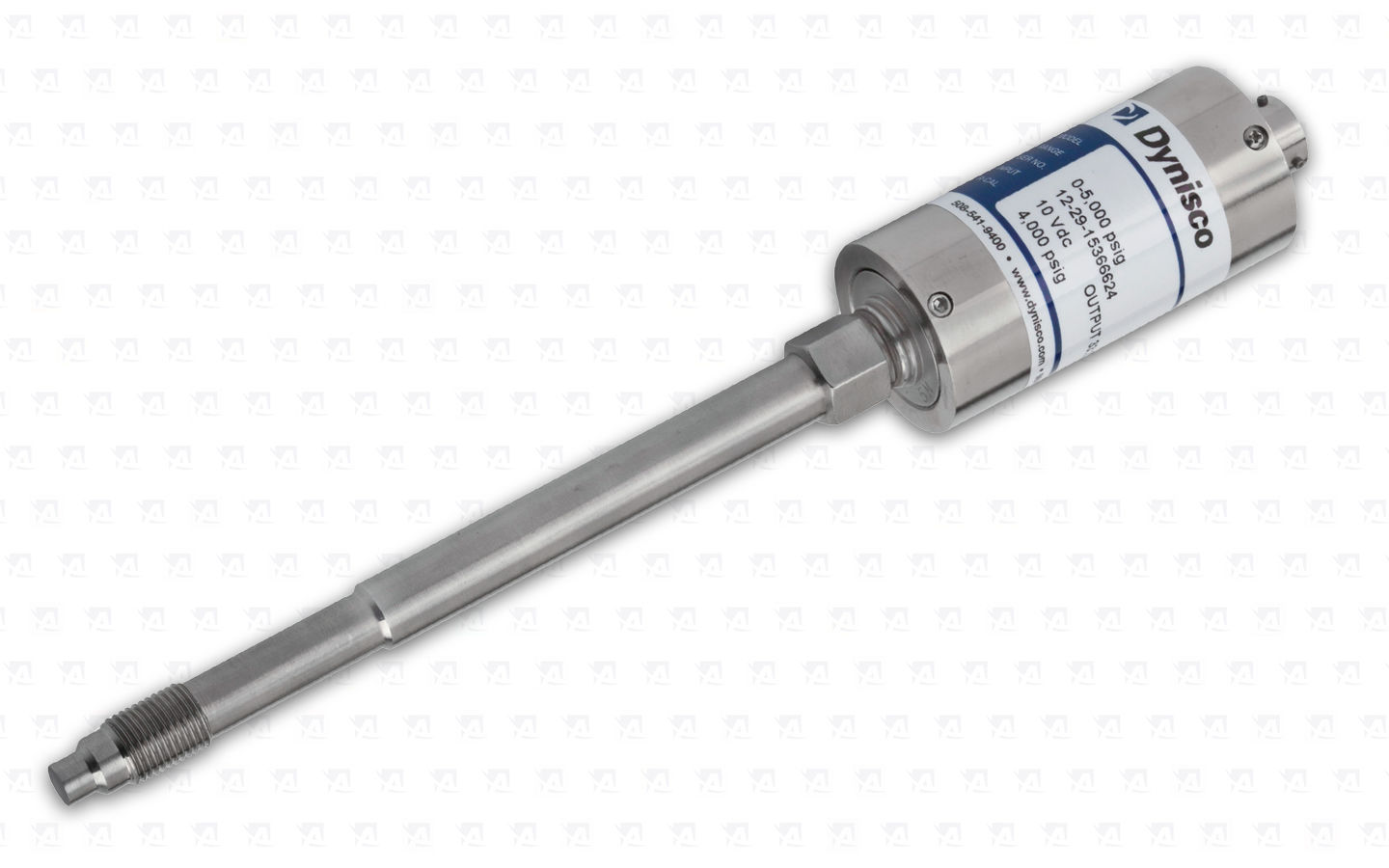

PT410 Pressure Sensors - With rigid stem
Rigid Stem pressure sensors are easily installed into the mounting hole of the production line, ensuring a simple and robust design that is suitable for applications where the sensor is not exposed to radiant heat from the line and the electronics are not subjected to extreme temperatures. We do not recommend installing these sensors in a vertical position above the line (12 o'clock position), as radiant heat can negatively affect the sensor's electronics lifespan. In such cases, we recommend using a sensor design with a flexible capillary, which allows the electronics to be diverted away from the radiant heat, ensuring a long sensor life. The main advantages of this type of sensor include resistance to impacts and vibrations, enabling them to withstand mechanical stress, which increases their lifespan and reduces the need for maintenance. They also feature high accuracy, ensured by quality materials and advanced measurement technology, which is crucial for efficient process control.

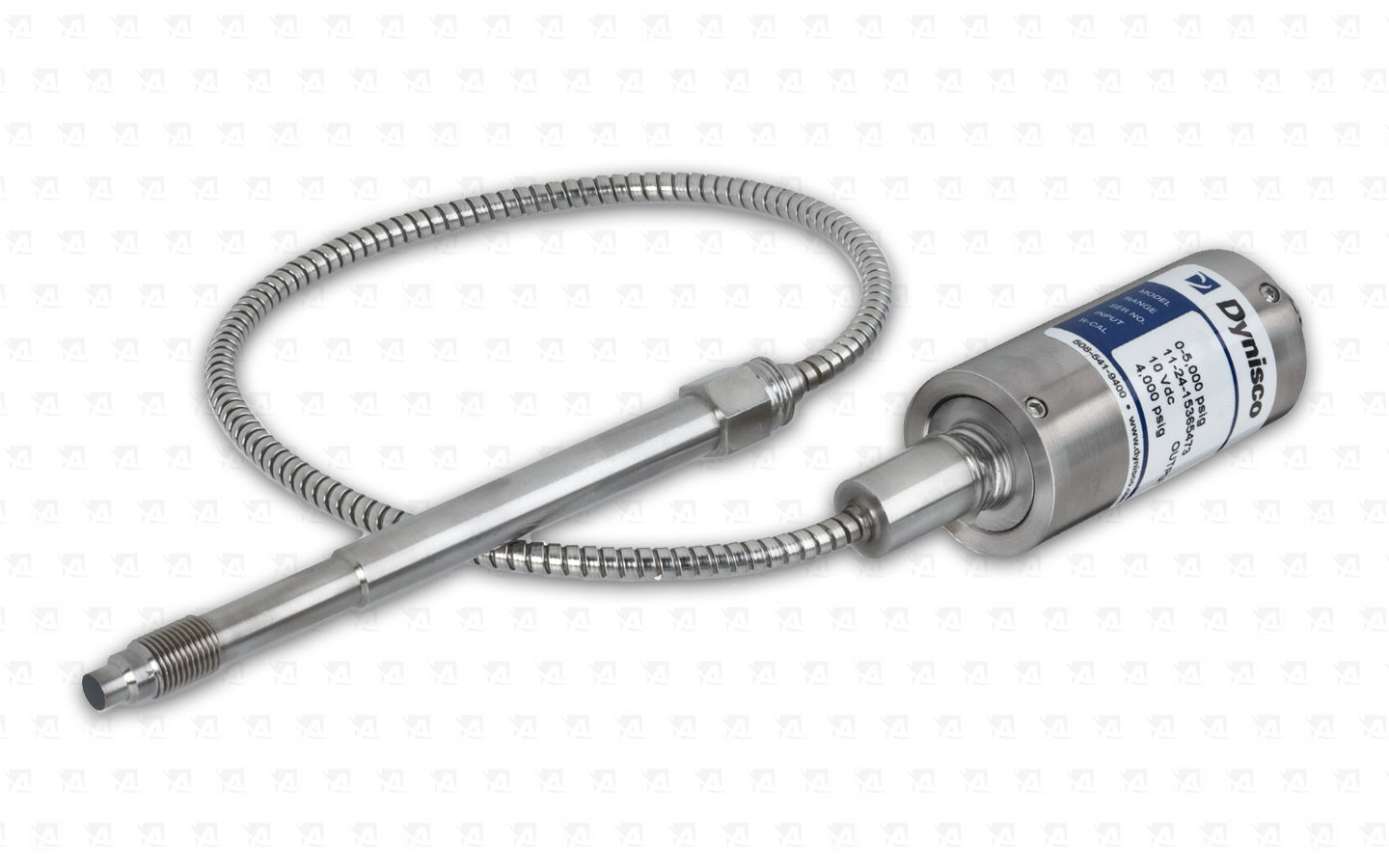

PT412 Pressure Sensors - With rigid stem and flexible capillary
Pressure sensors with flexible capillaries represent a professional solution suitable for applications with limited space or exposure to radiant heat from heating elements in production lines. Thanks to the thoughtful extended design, the sensor's electronics are located out of reach of the radiant heat source, reducing the risk of damage.
The flexible capillary is designed to be resistant to damage and allow a high degree of bending, which facilitates installation and handling of the sensor. It is essential to properly secure the sensor head to the included adapter, which is part of the package. To achieve optimal performance, we recommend placing the adapter on a part of the machine where unwanted vibrations or shocks do not occur, as these could negatively affect the sensor.
The length of the rod and flexible capillary can be customized according to individual needs, as well as other optional components. This ensures maximum flexibility in integrating the sensor into a wide range of industrial applications.

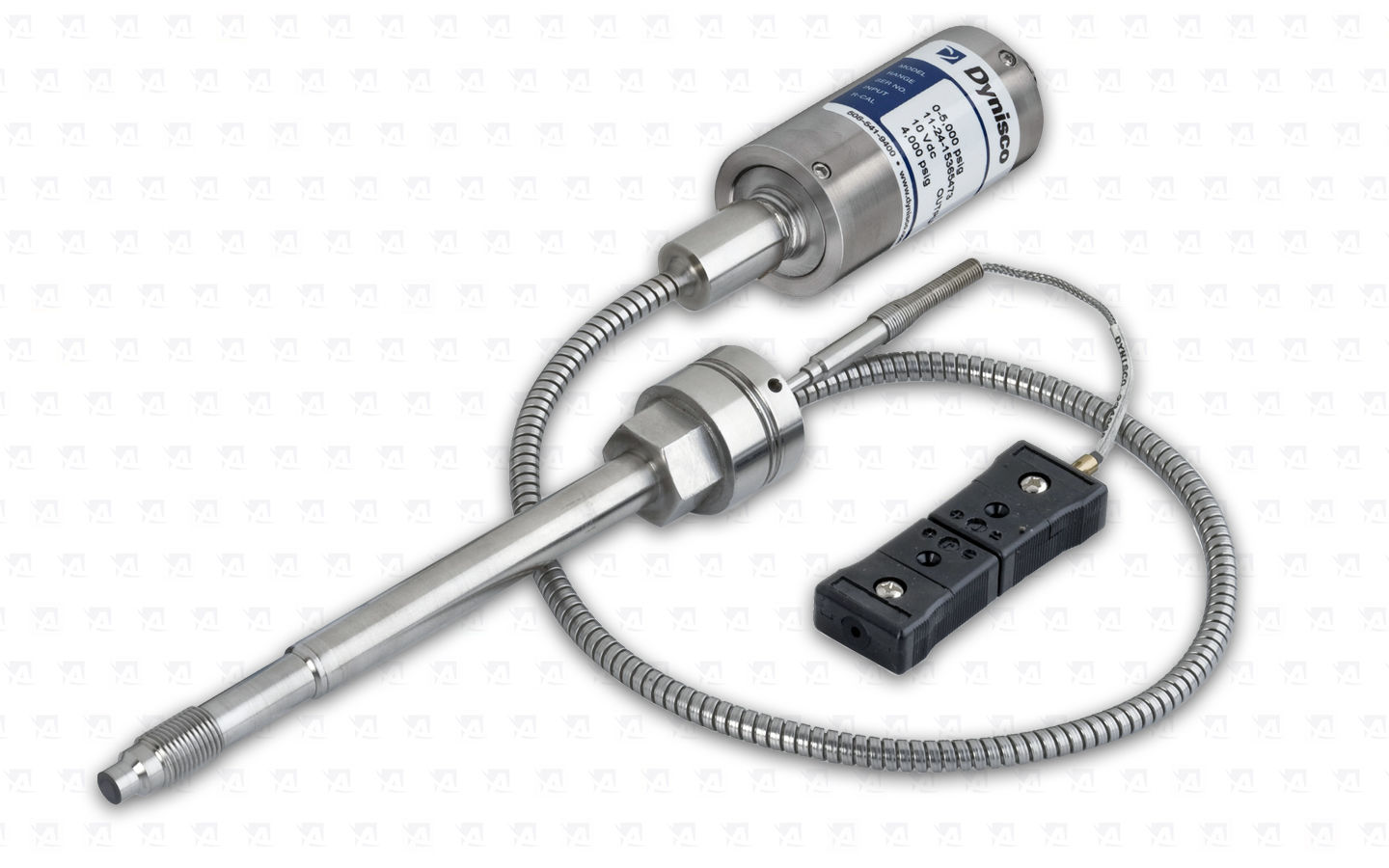

TPT412 Pressure Sensors - Combined sensor with rigid stem, flexible capillary and built-in temperature sensor
Combined pressure sensors with flexible capillaries represent a professional solution suitable for applications with limited space or exposure to radiant heat from heating elements in production lines. Thanks to the thoughtful extended design, the sensor's electronics are located out of reach of the radiant heat source, reducing the risk of damage.
Additionally, these sensors are equipped with a temperature sensor, allowing the customer to choose the type of sensor, whether it is a type J, K thermocouple, or an RTD (pt100). By selecting a compatible sensor for temperature measurement, the customer obtains information about the melt temperature from a single process connection, increasing measurement efficiency and accuracy.
The flexible capillary is designed to be resistant to damage and allow a high degree of bending, which facilitates installation and handling of the sensor. It is essential to properly secure the sensor head to the included adapter, which is part of the package. To achieve optimal performance, we recommend placing the adapter on a part of the machine where unwanted vibrations or shocks do not occur, as these could negatively affect the sensor.
The length of the rod and flexible capillary can be customized according to individual needs, as well as other optional components. This ensures maximum flexibility in integrating the sensor into a wide range of industrial applications.
Performance Characteristics
| Outputs: |
3.33 mV/V ± 2.0% |
| Input Voltage: |
10 Vdc recommended, 12 Vdc maximum |
| Combined Error: |
± 0.25% FSO, (Including Linearity, Repeatability & Hysteresis) ± 0.5% FSO for 500, 750, 1,000 psi ranges |
| Repeatability: |
± 0.1%FSO, ± 0.2% FSO for 500, 750, 1,000 psi ranges |
| Configuration: |
Four-arm bonded foil Wheatstone bridge strain gage |
| Bridge Resistance: |
Input: 345 Ohms minimum Output: 350 Ohms ± 10% |
| Over Pressure: |
2X FSO or 35,000 psi, (whichever is less) |
| Zero Balance Adjustment Range: |
±5% FSO |
| Insulation Resistance: |
1000 megohms @ 50 Vdc |
| Internal Shunt Calibration (R-Cal): |
80% FSO ± 0.5% |
Temperature & Mechanical Characteristics
| Max Diaphragm Temperature: |
1000ºF (538ºC) |
| Zero Shift (due to temperature change): |
30 psi/100ºF Typical (54 psi/100ºC) |
| Electronics Operating Temperature: |
250ºF (121ºC) |
| Zero Shift (Due to Temperature Change): |
± 0.01% FS/oF max (± 0.02% FS/oC max) |
| Sensitivity Shift (Due to Temperature Change): |
± 0.005% FS/ºF max (± 0.01% FS/ºC max) ± 0.01% FS/ºF max (± 0.02% FS/ºC max) for 500, 750, 1,000 psi ranges |
| Mounting Torque: |
500 inch/lbs. max |
| Standard Wetted Parts: |
Dymax® coated 15-5 PH SST |
Ordering Guide for PT410/412
PT410 - Dimensions
All dimensions are inches (mm) unless otherwise specified.
PT412 - Dimensions
All dimensions are inches (mm) unless otherwise specified.
TPT412 - Dimensions
All dimensions are inches (mm) unless otherwise specified.
