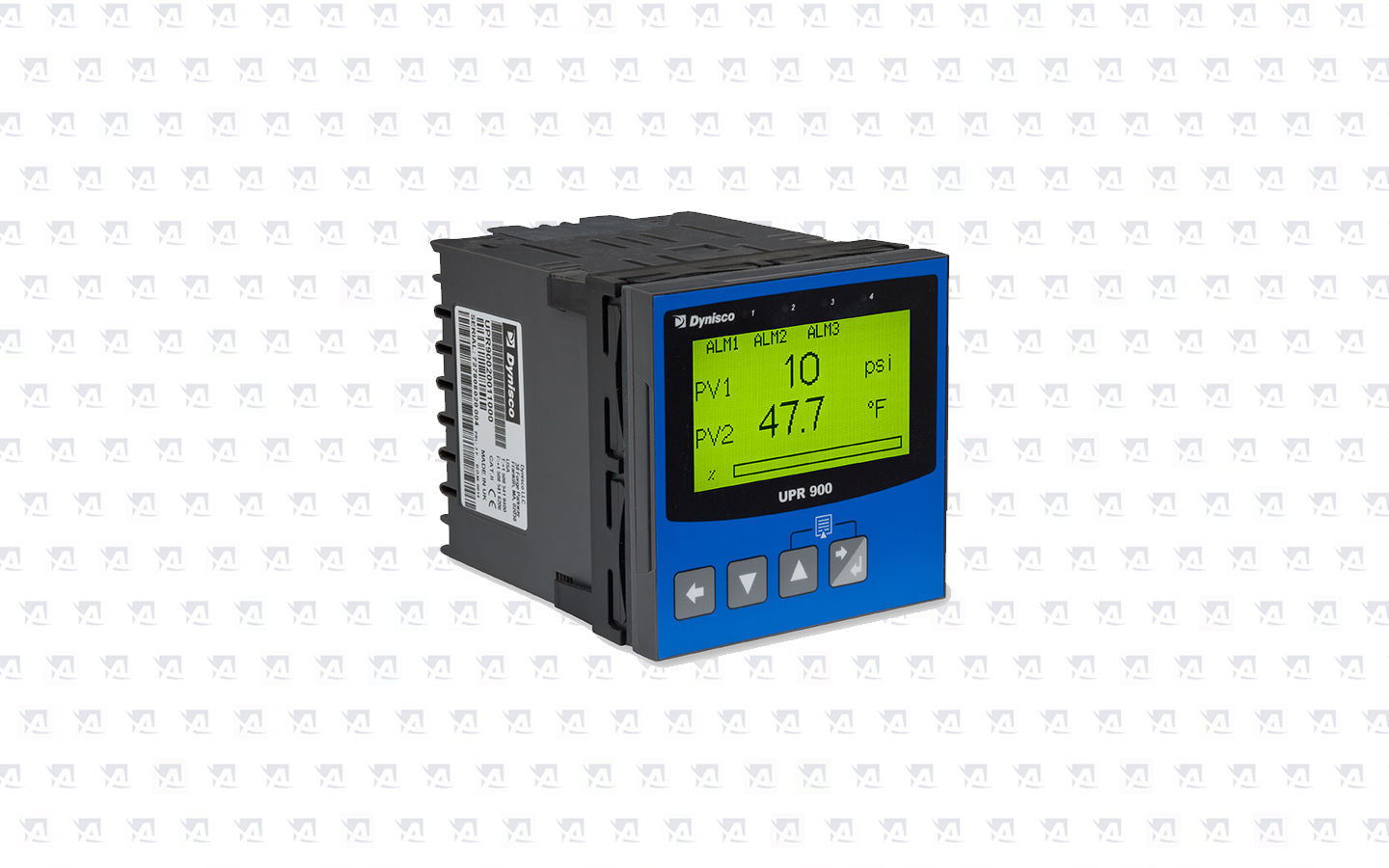

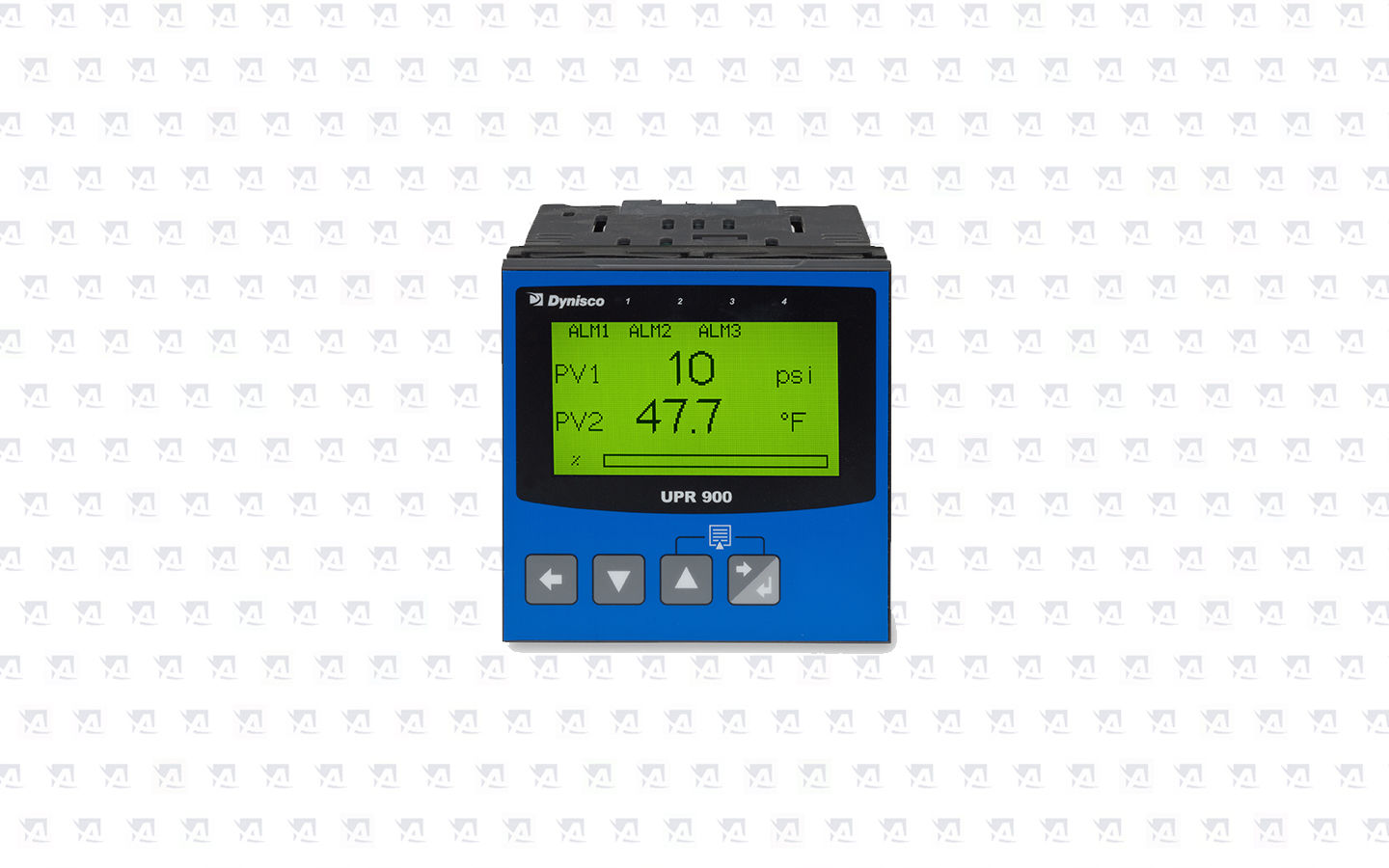

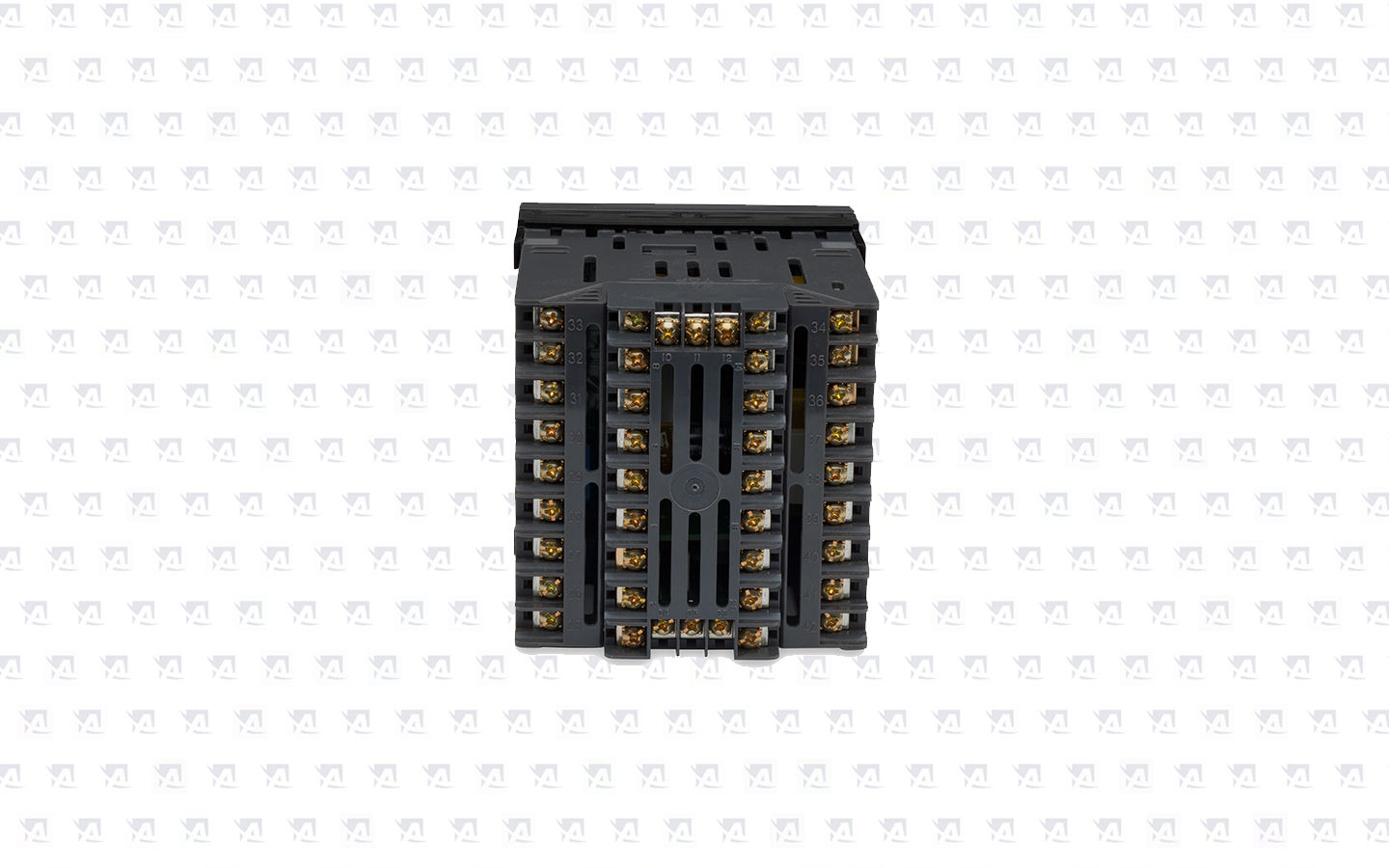

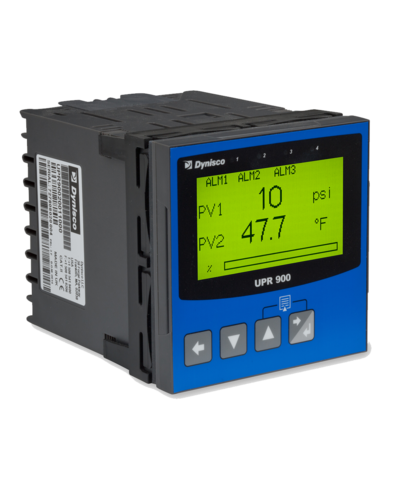

Wskaźnik procesu UPR 900

Wskaźnik procesu UPR 900

Dynisco UPR900 to kompaktowy wskaźnik procesu w formacie DIN. UPR900 może wyświetlać preferowane wartości procesu produkcyjnego. Opcjonalne wejście wtórne do wyświetlania temperatury topnienia lub wartości ciśnienia polimeru w jednym miejscu. Wejściem wtórnym może być tensometr do pomiaru różnicy ciśnień w procesie. UPR900 zawiera dwa standardowe alarmy z możliwością dodania trzeciego alarmu.
Graficzny wyświetlacz LCD umożliwia łatwy odczyt wykresów trendów dzięki wybieranym przez użytkownika konfiguracjom monochromatycznym. UPR900 można łatwo skonfigurować w poszczególnych sekcjach, zdalnie sterować za pomocą opcjonalnego Modbus RS-485 lub programować za pomocą oprogramowania BlueControl.

Wskaźnik procesu UPR 900

Wskaźnik procesu UPR 900

Wskaźnik procesu UPR 900

Wskaźnik procesu UPR 900

Wskaźnik procesu UPR 900

Wskaźnik procesu UPR 900

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

Výkonnostní charakteristiky:



Typ přístroje:
Digitální, PID, indikátor pro panelovou montáž
Displej:
160 x 80 monochromatický grafický LCD displej s podsvícením
Termočlánek:
± 0,1% plného rozsahu,
± 1LSD (± 1 ° C pro vnitřní CJC, pokud je povoleno)
  DC Lineární: ± 0,1% plného rozsahu, ± 1LSD
  Čas vzorkování: 50mS, typické

Vstupy indikátoru:



Vstup:
Tenzometr, termočlánek nebo lineární (Vdc, mA)
Tenzometr:
350 až 5000Ω, 1,4 až 4mV / V, excitace 10V ± 7%
Lineární vstup:
0 až 5Vdc a 0 až 10Vdc, 0 až 20mA a 4 až 20mA
  Vstupní signál: -25 až 125% v plném rozsahu (přibližně -10mV až + 50mV)
  Vstupní impedance: <10 Ω pro lineární proudový vstup, 165kΩ pro lineární napěťový vstup
  Kalibrace zkratu: Včetně nebo bez odporu (40 až 100% rozsahu)
  Digitální: - 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV)
Kalibrace: 4 programovatelné beznapěťové uzavírání kontaktů

Alarmové výstupy:




Typ alarmu:
SPST 2A max @ 240Vac odporové zatížení Dvě relé mají společné sdílení
Počet alarmů:
3 standard
Doba aktualizace alarmu:
100mS, typické

Výstupy indikátoru:




Typ (opakovaný přenos):
0-5Vdc a 0-10Vdc, 0-20mA a 4-20mA
Rozlišení:
15 3/4 bitů
Přesnost:
0,1% výstupního rozpětí (mA @ <500Ω, V @> 500Ω)
  Standardy a certifikace: CE. Stupeň znečištění 2, instalace kategorie II "UL Listed"

Komunikace indikátoru:




Typ:
Izolovaný RS-485
Protokol:
Modbus RTU

Mechanické charakteristiky:




Uchycení:
Pomocí šroubu na zadní straně
Přední panel:
IP65 s těsněním (přední konektor USB IP65)
  Provozní teplota: 32 až 122 ° F (0 až 50 °C)
  Teplota skladování: - 4 až 158 ° F (-20 až 70 °C)
  Vlhkost: 85% relativní vlhkosti, nekondenzující
  Hmotnost: 1,43 libry. (650 g)

Schválení a certifikace:




Označení CE:
Vlastní certifikace podle platných norem
Schválení agentury:
UL

Napájení indikátoru:




Příkon Sítě:
Verze pro nízké napájení:
100 až 240Vac, 50 / 60Hz přepínání
20 až 48 Vac 50 / 60Hz 25VA nebo 22 až 65Vdc 12W
  Spotřeba energie: 15VA, max
Napájecí zdroj vysílače:
24Vdc do 400Ω min, pohon 60mA pro 2 nebo 4-vodičové vysílače mA

ROZMĚRY INDIKÁTORU:




SCHÉMA ZAPOJENÍ:
