Seria PT

PT4676 — Czujnik ciśnienia topnienia z kapilarą ekspozycyjną i sygnałem wyjściowym 0-10Vdc.

PT4676 (0-10Vdc)

Modele Dynisco PT4676 oferują kapilarę o średnicy 0,06 cala, która umożliwia gięcie o promieniu 1/16 cala do instalacji w ograniczonych przestrzeniach montażowych. Każdy model wyposażony jest we wbudowany wzmacniacz dla DCS lub wyjścia systemowego komputerowego z interfejsem od 0 do 5Vdc (PT4675), 1-6Vdc (PT4675B), 0-10Vdc (PT4676) lub 1-11Vdc (PT4676B).

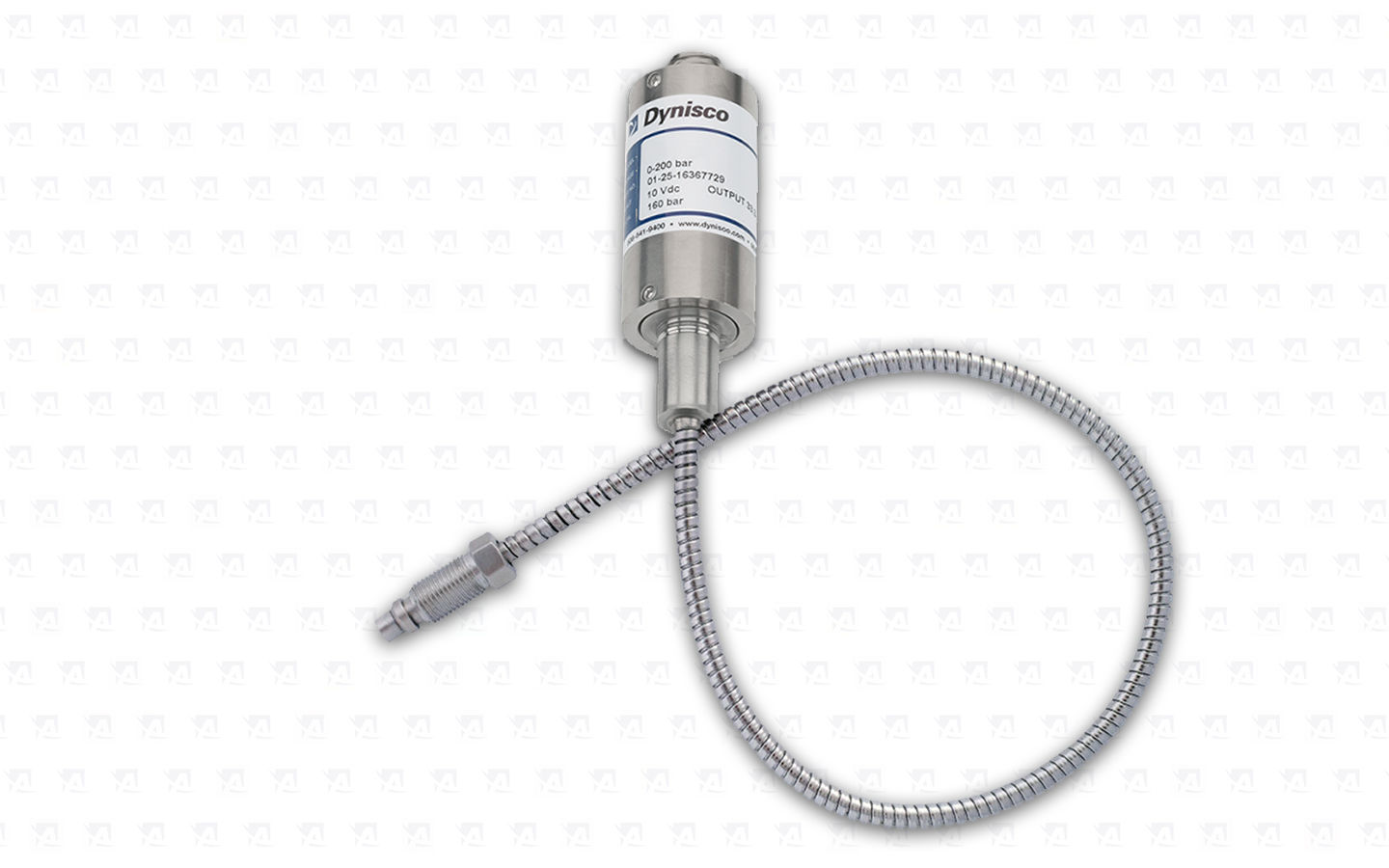

Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą XL

Czujnik ciśnienia w konstrukcji z odsłoniętą kapilarą XL

Zacisk czujnika i kompatybilne złącze kabla

Zacisk czujnika i kompatybilne złącze kabla

Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika

Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

Special variant of the pressure sensor with flexible capilary and exposed capillary

Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.
However, if you have doubts about the proper installation, do not hesitate to contact our technicians. We are ready to provide support and offer the ideal solution for your application.

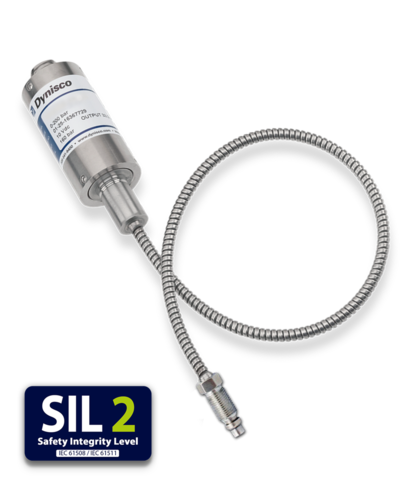

PT4676 Pressure Sensors - With flexible and exposed capillary


Innovative pressure sensor, perfectly designed for injection applications with minimal installation space. Thanks to its unique features and state-of-the-art technical parameters, this sensor can cope with demanding conditions in any environment. The manufacturer spared no expense in advanced technologies and sophisticated production processes, enabling the sensor to achieve very small dimensions and low weight without any compromise to its outstanding performance. The pressure sensor is an ideal solution for a wide range of injection applications, thanks to its exceptional resistance to vibrations, which it can withstand very well. A pleasant bonus is the easy and hassle-free installation of this sensor in spaces with limited dimensions.

Performance Characteristics


Ranges (psi): 0 - 30 000 PSI
Accuracy: ±0.5% FSO
Repeatability: ±0.2% FSO
Mounting Torque: 500 inch - lbs. maximum
Maximum Pressure: 2 x full range or 35,000 psi (whichever is less)
Material in Contact with Pressure Media: 15 - 5 PH stainless steel, DyMax™ coated
Weight: 2 lbs



Temperature Characteristics



Transducer Diaphragm:

Maximum Diaphragm Temperature: 750ºF (400ºC)
Zero Shift due to Temperature Change: 25 psi/100°F (45 psi/100°C)
Electronics Housing:

Operating Temperature Range: -20°F to +160°F (-29°C to +71°C)
Temperature Effects Over a Compensated Range of:  +30°F to +160°F (-1°C to +71°C)
Thermal Effect on Zero: ±0.05% full scale/°F
Thermal Effect on Span: ±0.02% full scale/°F

Electrical Characteristics


PT4675:

Output: 0 to 5 Vdc
Input Voltage: 11 to 36 Vdc
Load Resistance: 2,000 Ohms minimum
Zero Balance Adjustment Range: ±15%
Span Adjustment Range: ±15%
PT4675B:

Output: 1 to 6 Vdc
Input Voltage: 11 to 36 Vdc
Load Resistance: 2,000 Ohms minimum
Zero Balance Adjustment Range: ±15%
Span Adjustment Range:  ±15%
PT4676:

Output: 0 to 10 Vdc
Input Voltage 16 to 36 Vdc
Load Resistance: 2,000 Ohms minimum
Zero Balance Adjustment Range: ±15%
Span Adjustment Range: ±15%
PT4676B:

Output: 1 to 11 Vdc
Input Voltage 16 to 36 Vdc
Load Resistance: 2,000 Ohms minimum
Zero Balance Adjustment Range: ±15%
Span Adjustment Range: ±15%

Ordering Guide for PT4675 & PT4676 Series

PT4675 & PT4676 Series - Dimensions

All dimensions are inches (mm) unless otherwise specified.
