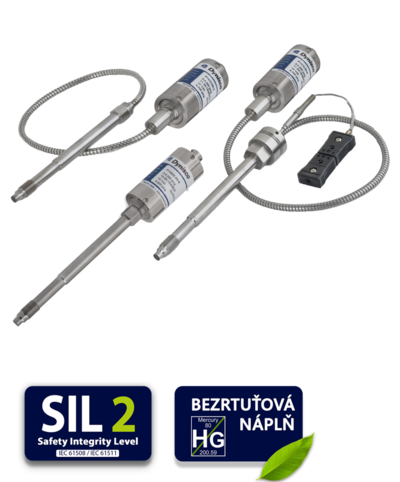

PT 4195 - Czujnik ciśnienia stopu z wypełniaczem mineralnym i sygnałem wyjściowym 0-5Vdc.

PT4195 (Oil) 0-5 Vdc

PT4195 to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Wkład czujnika jest olejem mineralnym, który spełnia wymagania określone przez USDA i FDA. Czujniki PT4195 zapewniają przemysłowy sygnał wzmocniony napięciem 0-5 V DC, który jest przeznaczony do współpracy z DCS i PLC. Dostępne są również opcjonalne termopary lub RTD, aby zapewnić temperaturę topnienia i ciśnienie mierzone w jednym miejscu. PT4195 jest gwintowany 1/2-20UNF dla łatwego montażu w standardowych otworach montażowych.

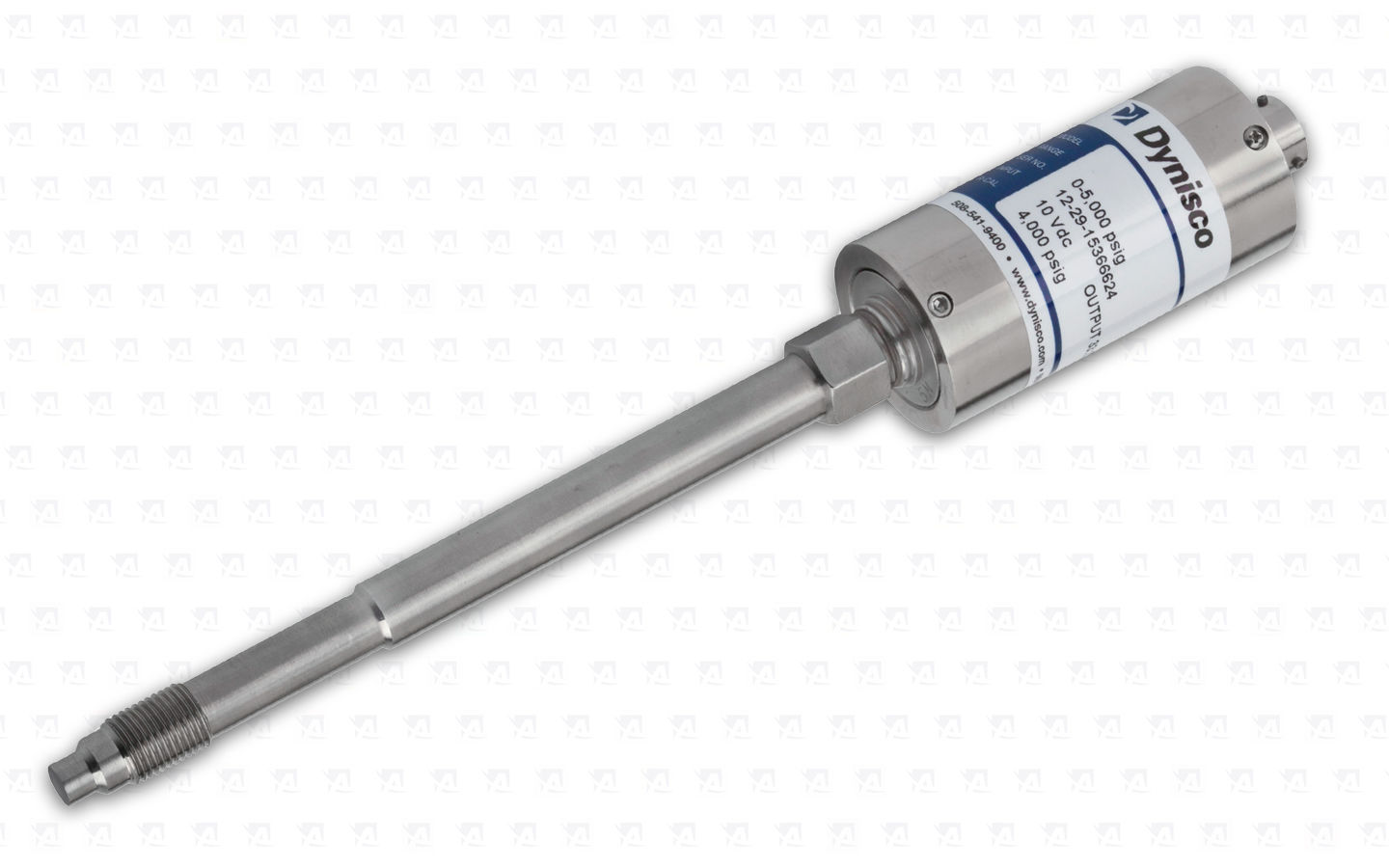

Czujnik ciśnienia w konstrukcji z prętem stałym

Czujnik ciśnienia w konstrukcji z prętem stałym

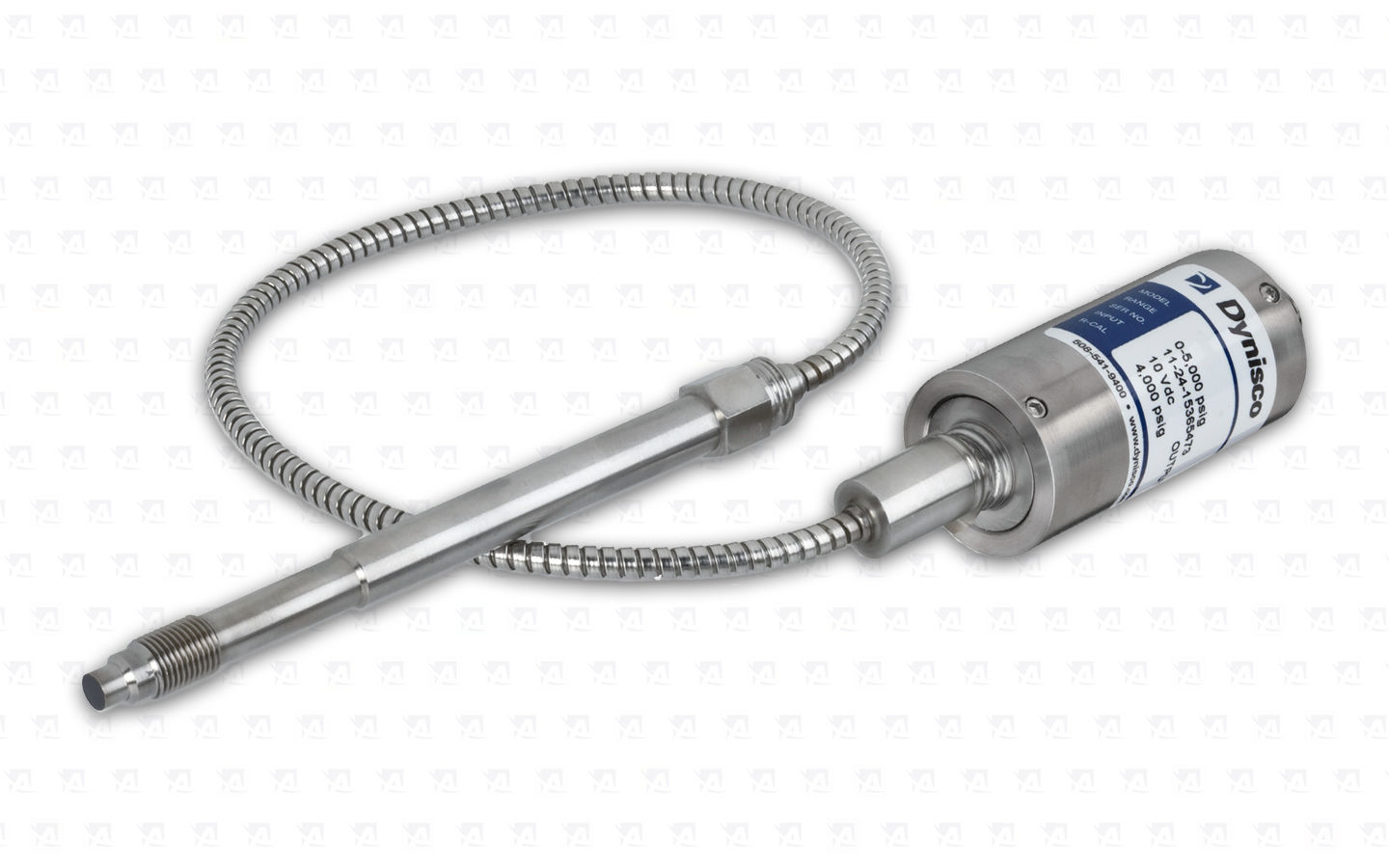

Czujnik ciśnienia w konstrukcji z elastyczną kapilarą

Czujnik ciśnienia w konstrukcji z elastyczną kapilarą

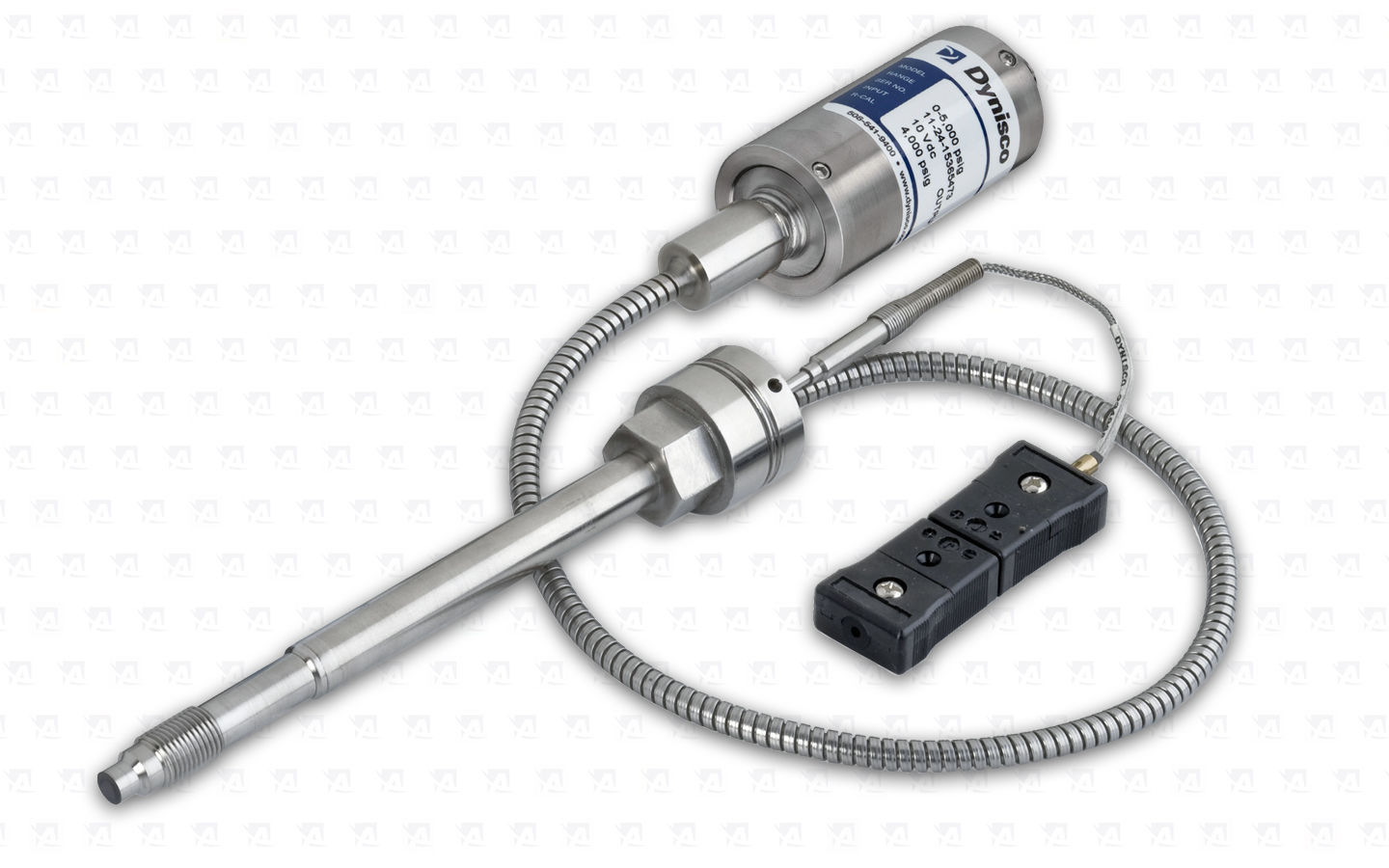

Czujnik ciśnienia w wykonaniu kombinowanym z czujnikiem temperatury

Czujnik ciśnienia w wykonaniu kombinowanym z czujnikiem temperatury

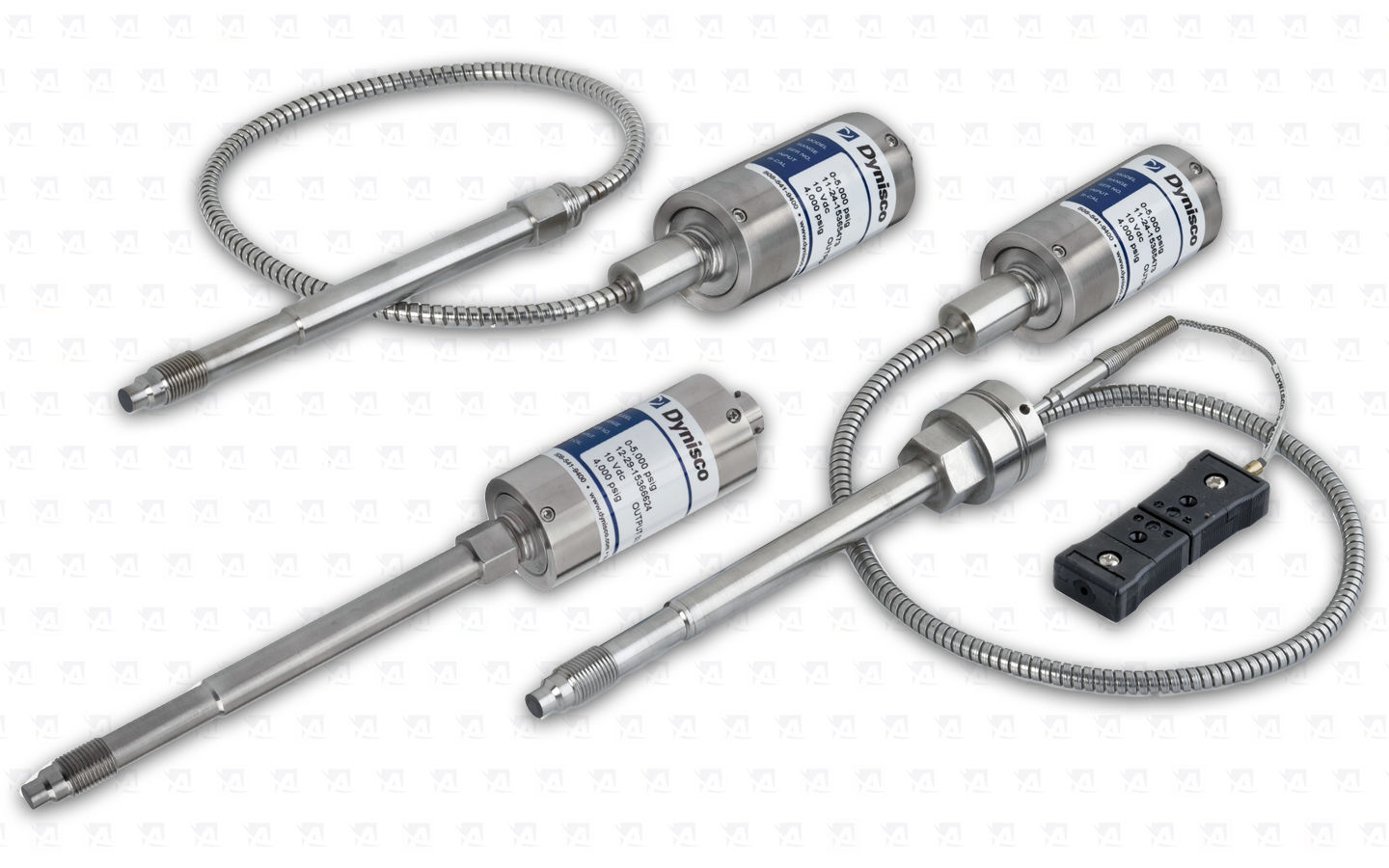

Zestaw czujników topienia

Zestaw czujników topienia

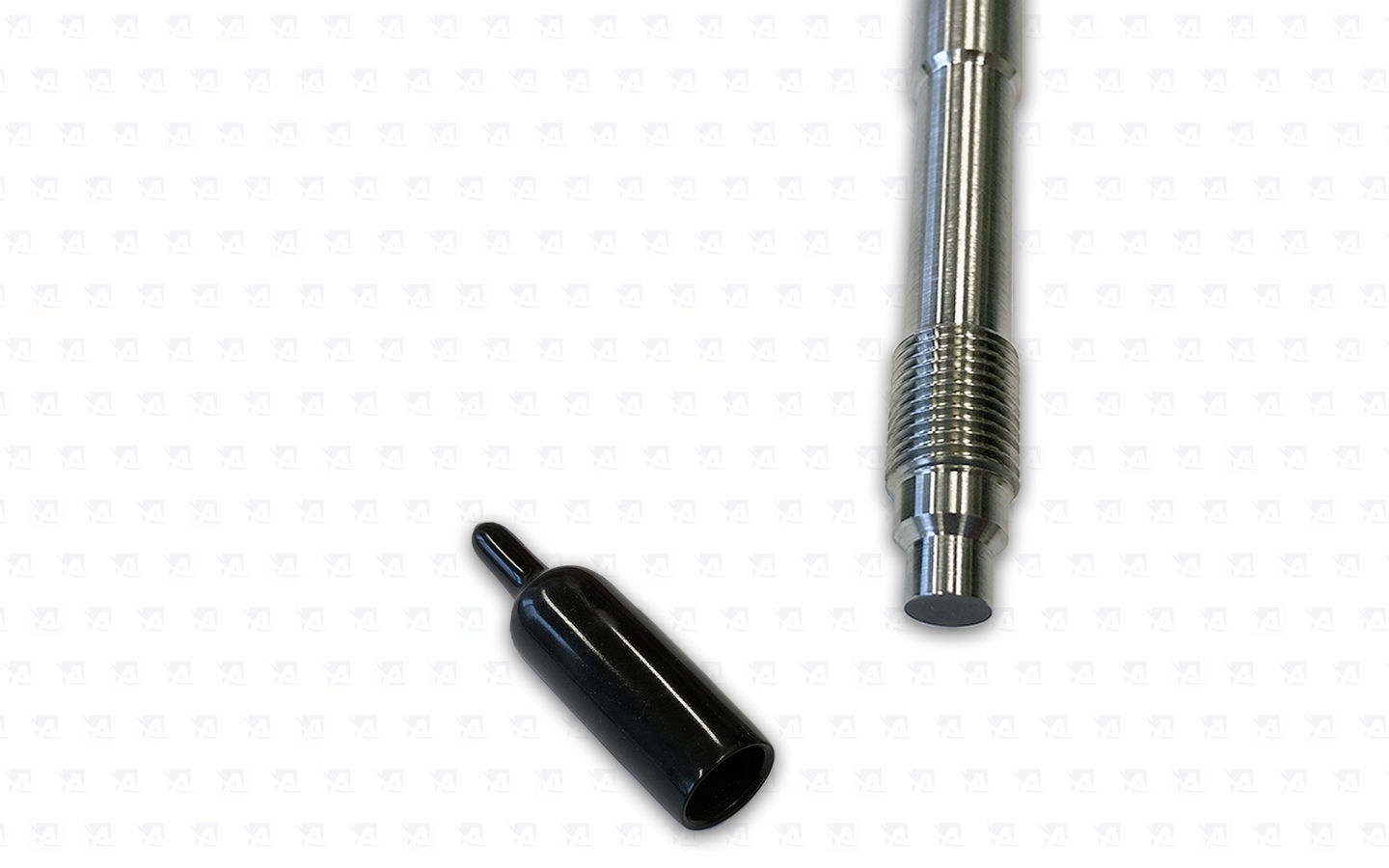

Standardowe przyłącze procesowe czujnika 1/2-20 UNF z pokrywą membrany.

Standardowe przyłącze procesowe czujnika 1/2-20 UNF z pokrywą membrany.

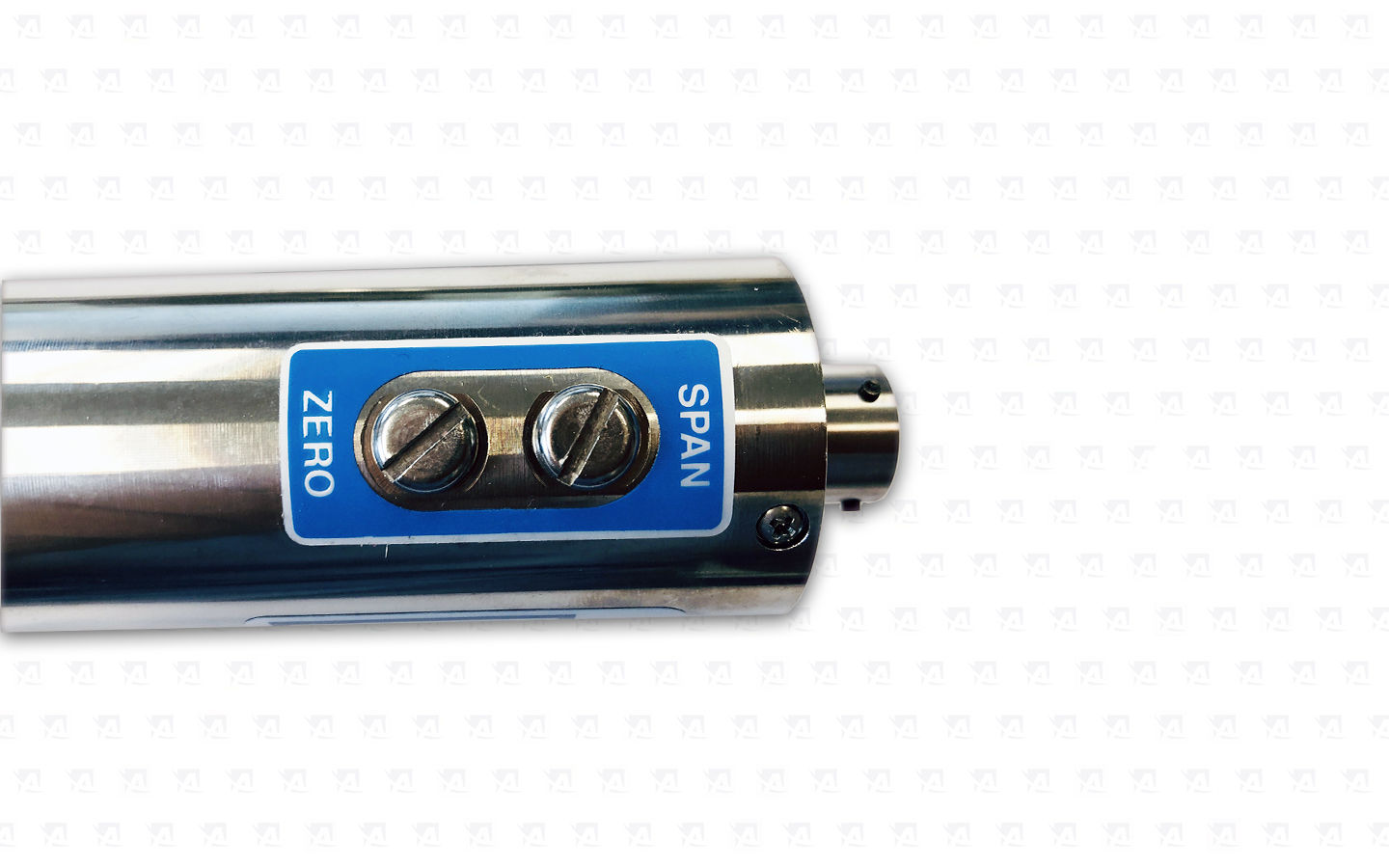

Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika

Śruby regulacyjne - służą do regulacji zera i górnego zakresu czujnika

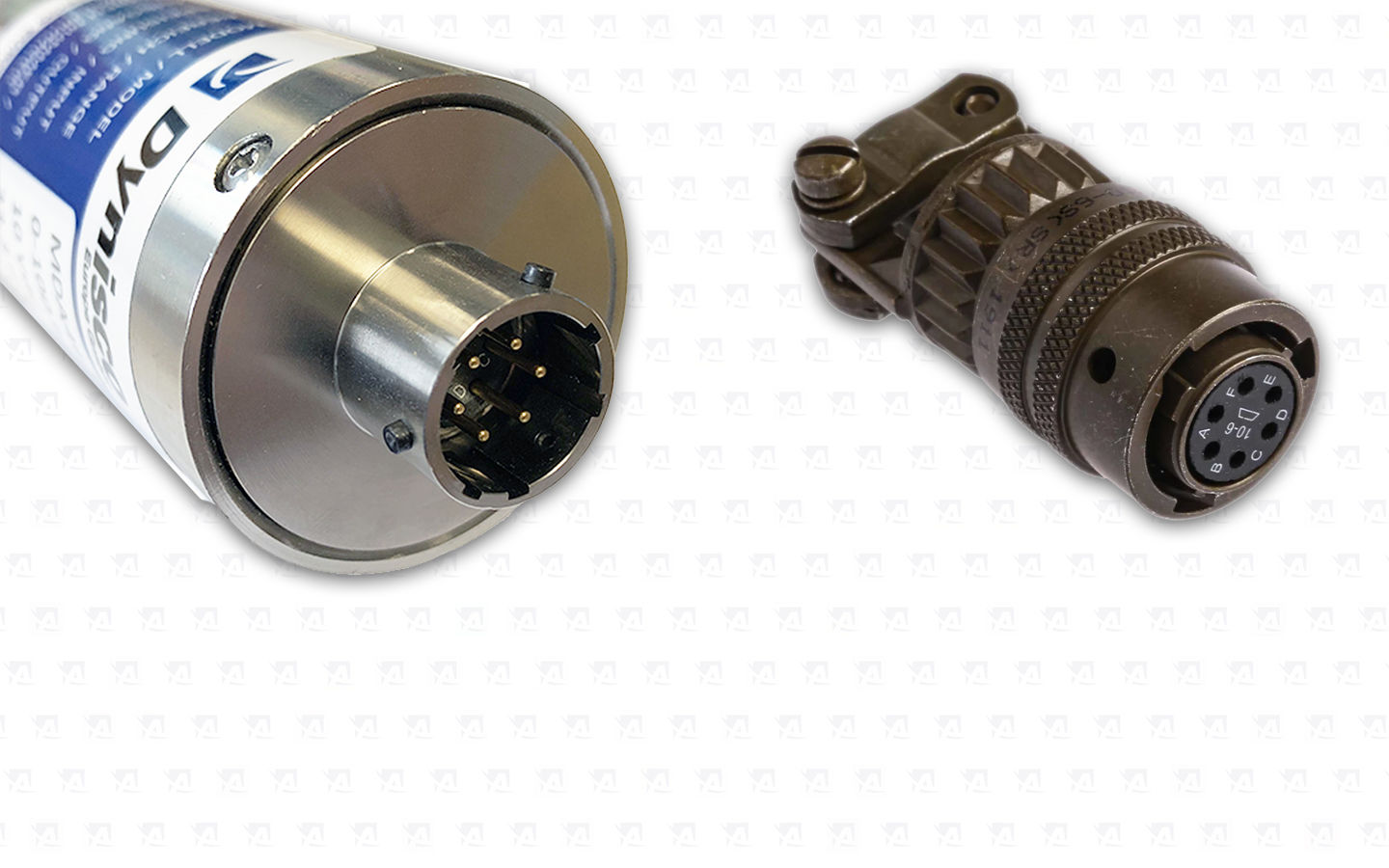

Zacisk czujnika i kompatybilne złącze kabla

Zacisk czujnika i kompatybilne złącze kabla

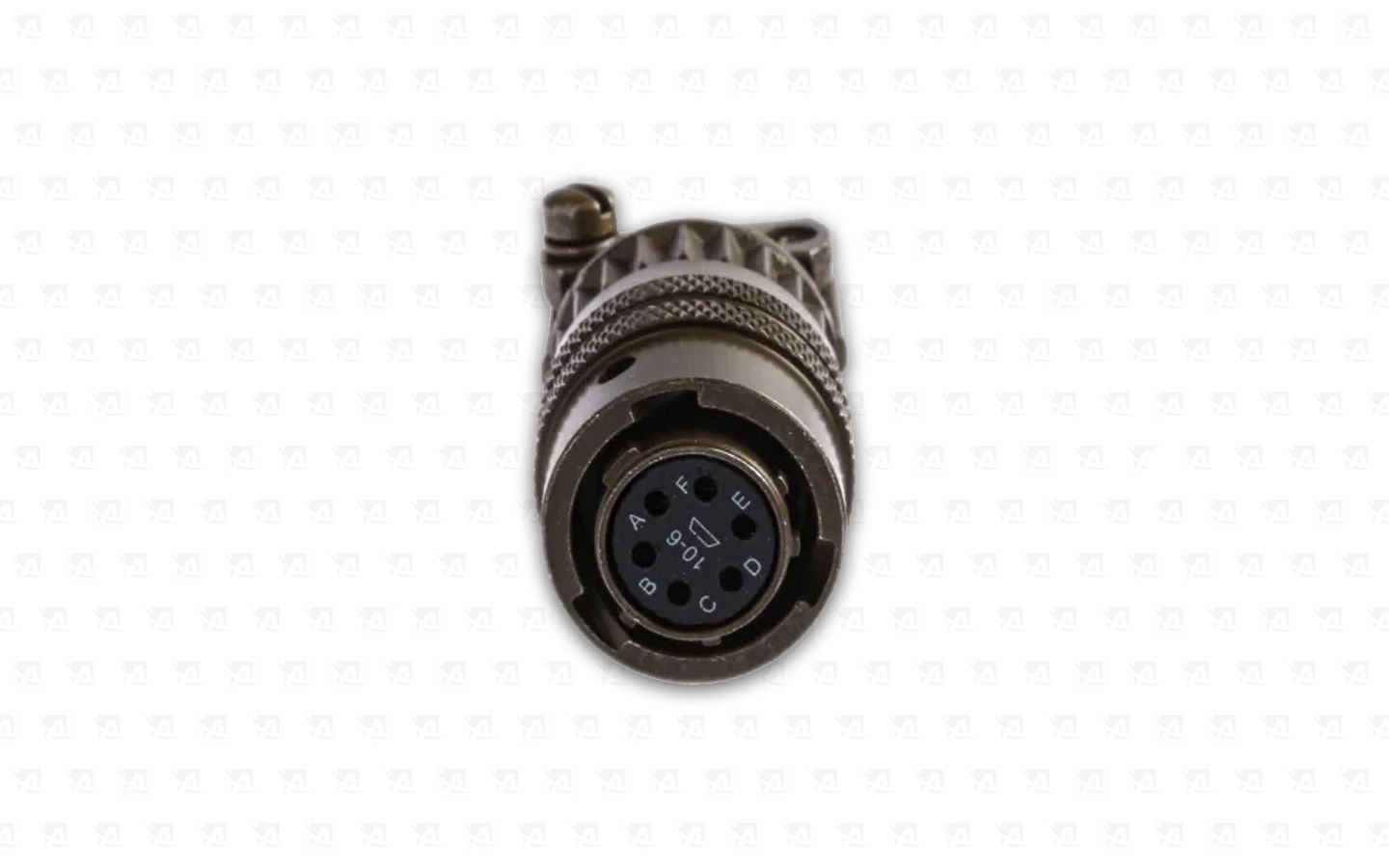

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Szczegół - Złącze bagnetowe Amphenol 6-PIN

Jak zamówić



Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

Ideal for food or medical applications

Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.
However, if you have doubts about the proper installation, do not hesitate to contact our technicians. We are ready to provide support and offer the ideal solution for your application.

PT4195 Pressure Sensors - With rigid stem


Rigid Stem pressure sensors are easily installed into the mounting hole of the production line, ensuring a simple and robust design that is suitable for applications where the sensor is not exposed to radiant heat from the line and the electronics are not subjected to extreme temperatures. We do not recommend installing these sensors in a vertical position above the line (12 o'clock position), as radiant heat can negatively affect the sensor's electronics lifespan. In such cases, we recommend using a sensor design with a flexible capillary, which allows the electronics to be diverted away from the radiant heat, ensuring a long sensor life. The main advantages of this type of sensor include resistance to impacts and vibrations, enabling them to withstand mechanical stress, which increases their lifespan and reduces the need for maintenance. They also feature high accuracy, ensured by quality materials and advanced measurement technology, which is crucial for efficient process control.


PT4195 Pressure Sensors - With rigid stem and flexible capillary


Pressure sensors with flexible capillaries represent a professional solution suitable for applications with limited space or exposure to radiant heat from heating elements in production lines. Thanks to the thoughtful extended design, the sensor's electronics are located out of reach of the radiant heat source, reducing the risk of damage.

The flexible capillary is designed to be resistant to damage and allow a high degree of bending, which facilitates installation and handling of the sensor. It is essential to properly secure the sensor head to the included adapter, which is part of the package. To achieve optimal performance, we recommend placing the adapter on a part of the machine where unwanted vibrations or shocks do not occur, as these could negatively affect the sensor.

The length of the rod and flexible capillary can be customized according to individual needs, as well as other optional components. This ensures maximum flexibility in integrating the sensor into a wide range of industrial applications.

TPT4195 Pressure Sensors - Combined sensor with rigid stem, flexible capillary and built-in temperature sensor


Combined pressure sensors with flexible capillaries represent a professional solution suitable for applications with limited space or exposure to radiant heat from heating elements in production lines. Thanks to the thoughtful extended design, the sensor's electronics are located out of reach of the radiant heat source, reducing the risk of damage.

Additionally, these sensors are equipped with a temperature sensor, allowing the customer to choose the type of sensor, whether it is a type J, K thermocouple, or an RTD (pt100). By selecting a compatible sensor for temperature measurement, the customer obtains information about the melt temperature from a single process connection, increasing measurement efficiency and accuracy.

The flexible capillary is designed to be resistant to damage and allow a high degree of bending, which facilitates installation and handling of the sensor. It is essential to properly secure the sensor head to the included adapter, which is part of the package. To achieve optimal performance, we recommend placing the adapter on a part of the machine where unwanted vibrations or shocks do not occur, as these could negatively affect the sensor.

The length of the rod and flexible capillary can be customized according to individual needs, as well as other optional components. This ensures maximum flexibility in integrating the sensor into a wide range of industrial applications.



Performance Characteristics


Outputs: 0 - 5 Vdc
Input Voltage: 11 - 36 Vdc
Accuracy: ± 0.5% FSO*
Repeatability: ± 0.2%FSO
Configuration: Four-arm bonded foil Wheatstone bridge strain gage
Load Resistance: 0 - 1,100 Ohms
Over Pressure: 2X FSO
Internal Shunt Calibration: 80% FSO ±0.5%
Zero Balance Adjustment Range: ±15%
Span Balance Adjustment Range: ±15%



Temperature & Mechanical Characteristics



Max Diaphragm Temperature: 617ºF (315ºC)
Recommended Max Diaphragm Temperature
for Extended Product Life:
527ºF (275ºC)
Zero Shift (due to temperature change): 36 psi/100ºF Typical (65 psi/100ºC)
Electronics Operating Temperature: -20° F to 185° F (-25° C to 85° C)
Electronics Operating Temperature: 250ºF (121ºC)
Zero Shift (due to temperature change): ±0.05% FS/ºF max (±0.10% FS/ºC max)
Span Shift (due to temperature change): ±0.02% FS/ºF max (±0.04% FS/ºC max)
Mounting Torque: 500 inch/lbs. max
Standard Wetted Parts: Dymax® coated 15-5 PH SST

Fill material meets FDA requirements 21 CFR 178.3620, 21 CFR 172.878, and 21 CFR 573.680

Ordering Guide for PT4195  Series





PT4195 - Dimensions

All dimensions are inches (mm) unless otherwise specified.




PT4195 - Dimensions

All dimensions are inches (mm) unless otherwise specified.




TPT4195 - Dimensions

All dimensions are inches (mm) unless otherwise specified.
