EPR4 Push Rod Sensors
Řada EPR4 jsou snímače disponující ±0.5% přesností ideální pro potravinářské nebo lékařské aplikace vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Technologie Push Rod design je vhodný především pro potravinářské nebo zdravotnické aplikace s možností plněných systémů. EPR4 poskytují průmyslový standardní v podobě zesíleného signálu 4-20 mA určený pro práci s DCS a PLC. Model EPR4 je k dispozici v různých tlakových variantách.

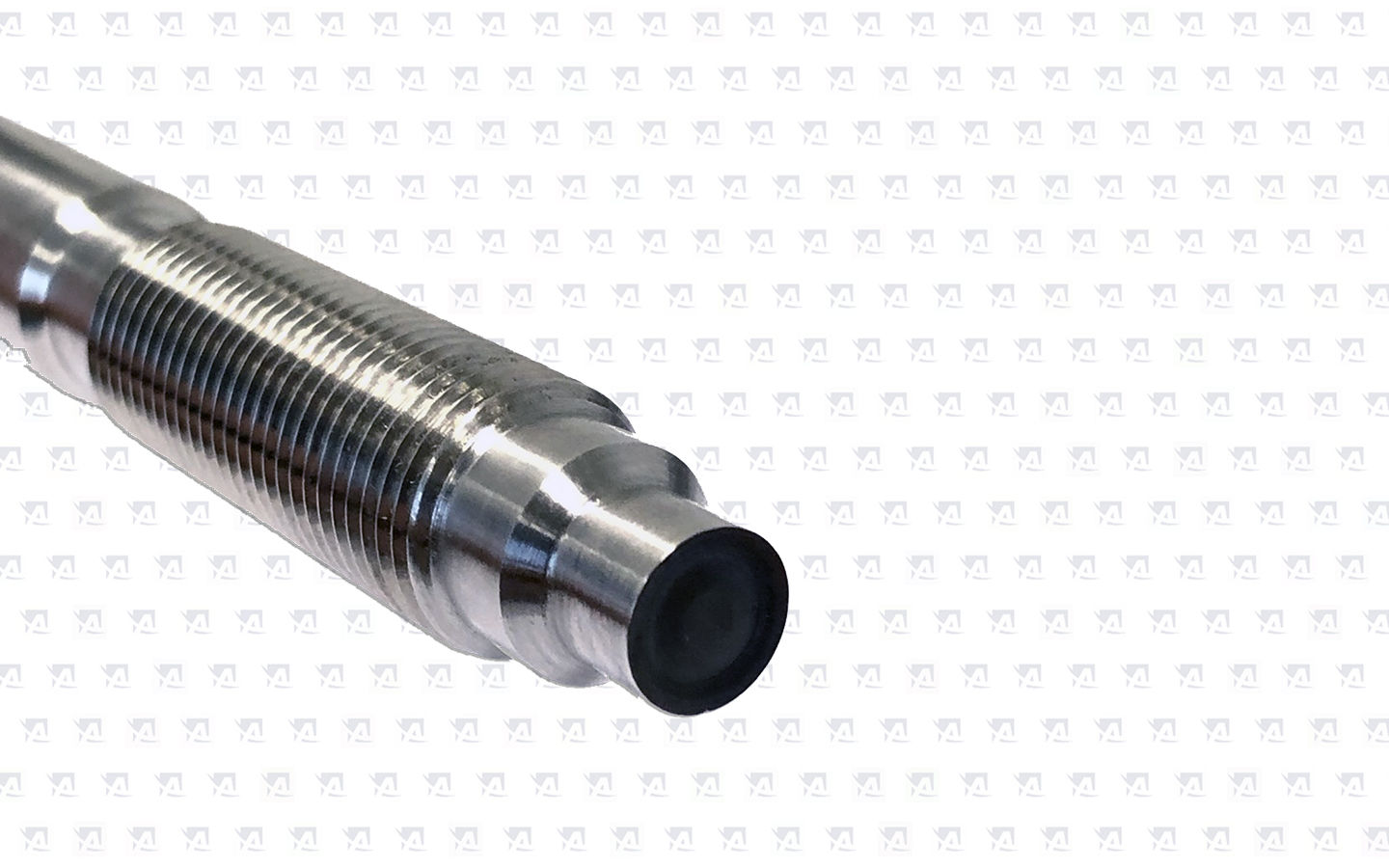

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

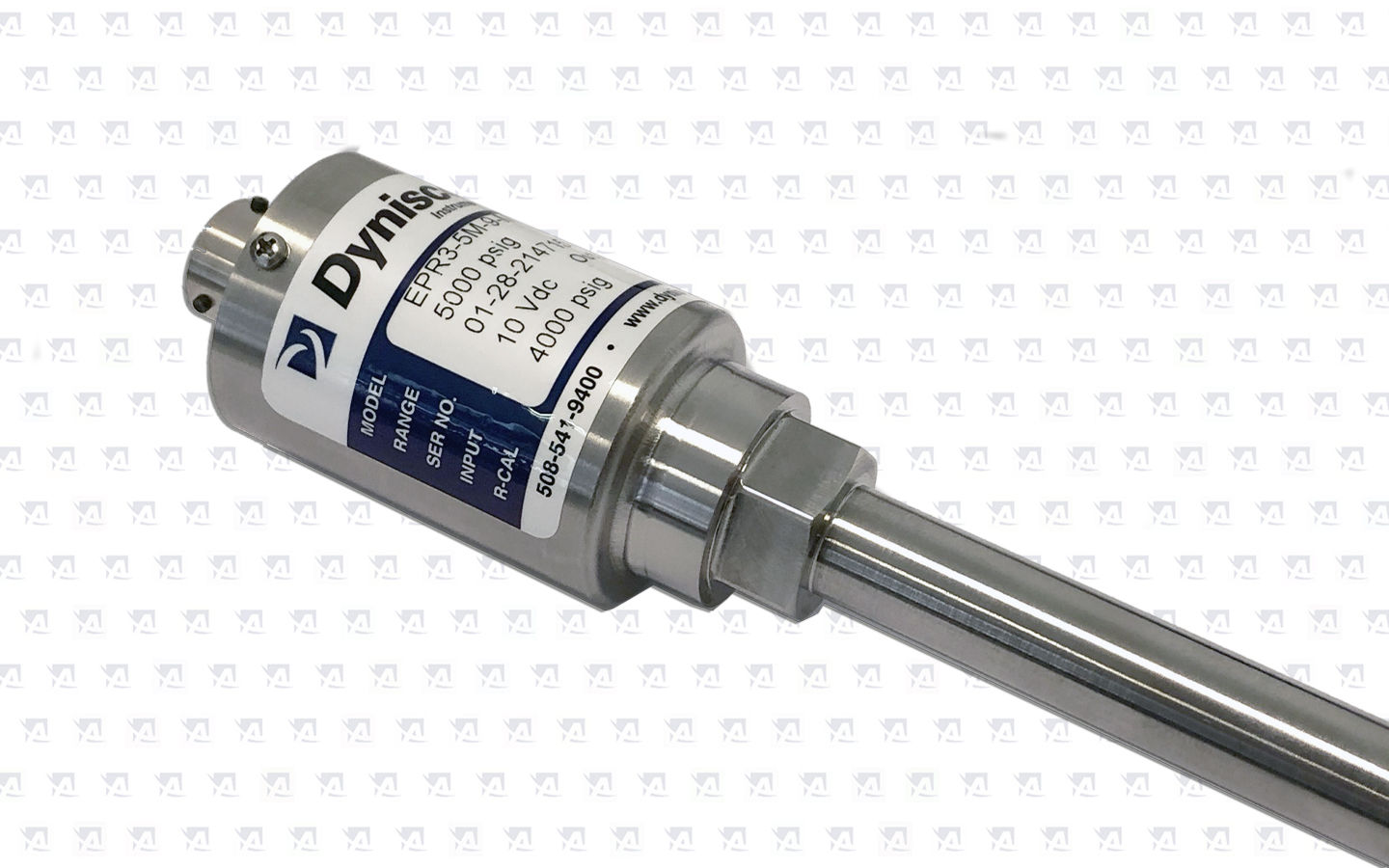

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

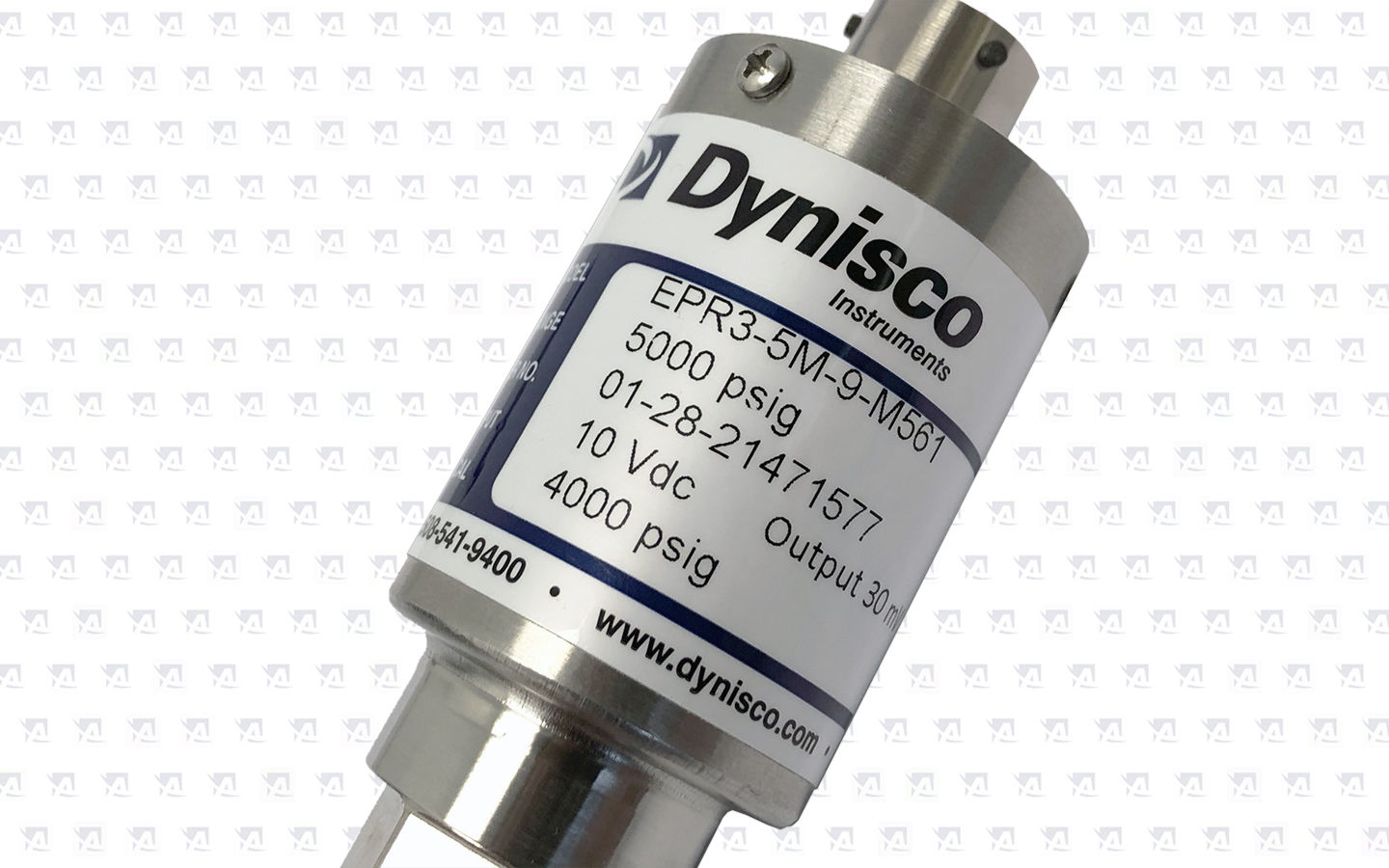

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

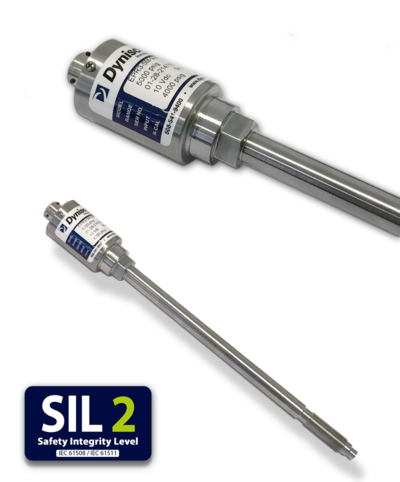

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

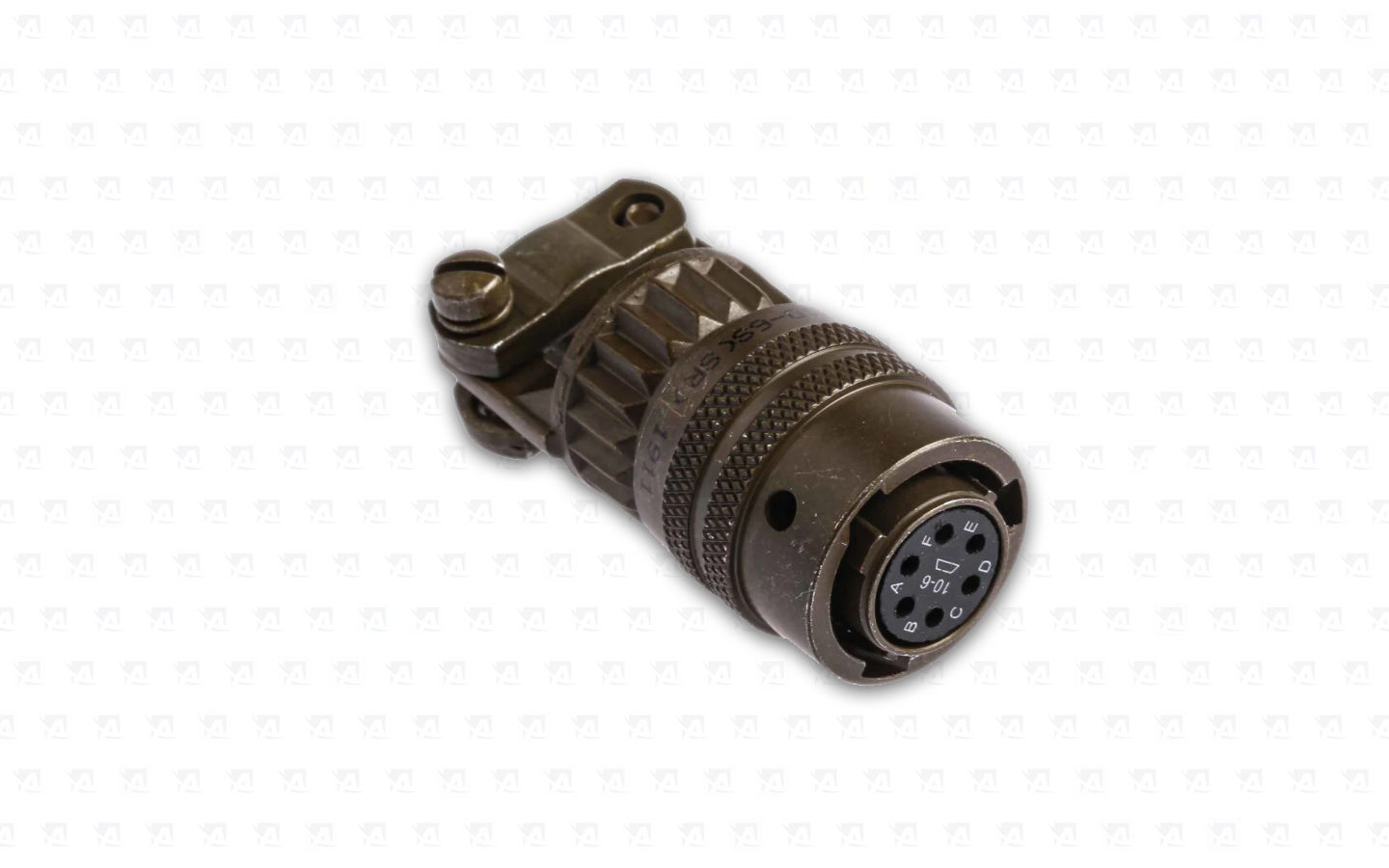

Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Konfigurační kód
Local and remote rezeroing capability
Our pressure sensors offer efficient, accurate, and durable solutions for reliable and safe pressure measurement. These sensors are used in a variety of industrial areas, where they monitor and measure the pressure of molten materials, ensuring optimal operation of production processes. Due to their resistance to high temperatures and pressures, which are typical for these applications, they represent a suitable choice for diverse uses. When selecting a sensor, it is important to consider the specific requirements of your application, such as temperature range, pressure range, and materials with which the sensor will interact. The correct choice of sensor guarantees reliable and accurate results and a long service life of the device without any problems. Installing the sensor into the mounting hole of the production line is simple.
The push-rod technology provides a design suitable for applications where a filled system may not be desirable. The EPR4 transmitters provide the industry standard 4 - 20 mA amplified signal designed to work with DCS and PLCs. The EPR4 comes equipped with adjustable zero and span pots. Optional thermocouple or RTD configurations are available to provide melt temperature. The EPR4 can feature either the standard push rod configuration (see mechanical drawing) or a 1/2-20 UNF thread for simple and easy installation in standard transducer mounting holes (M561).

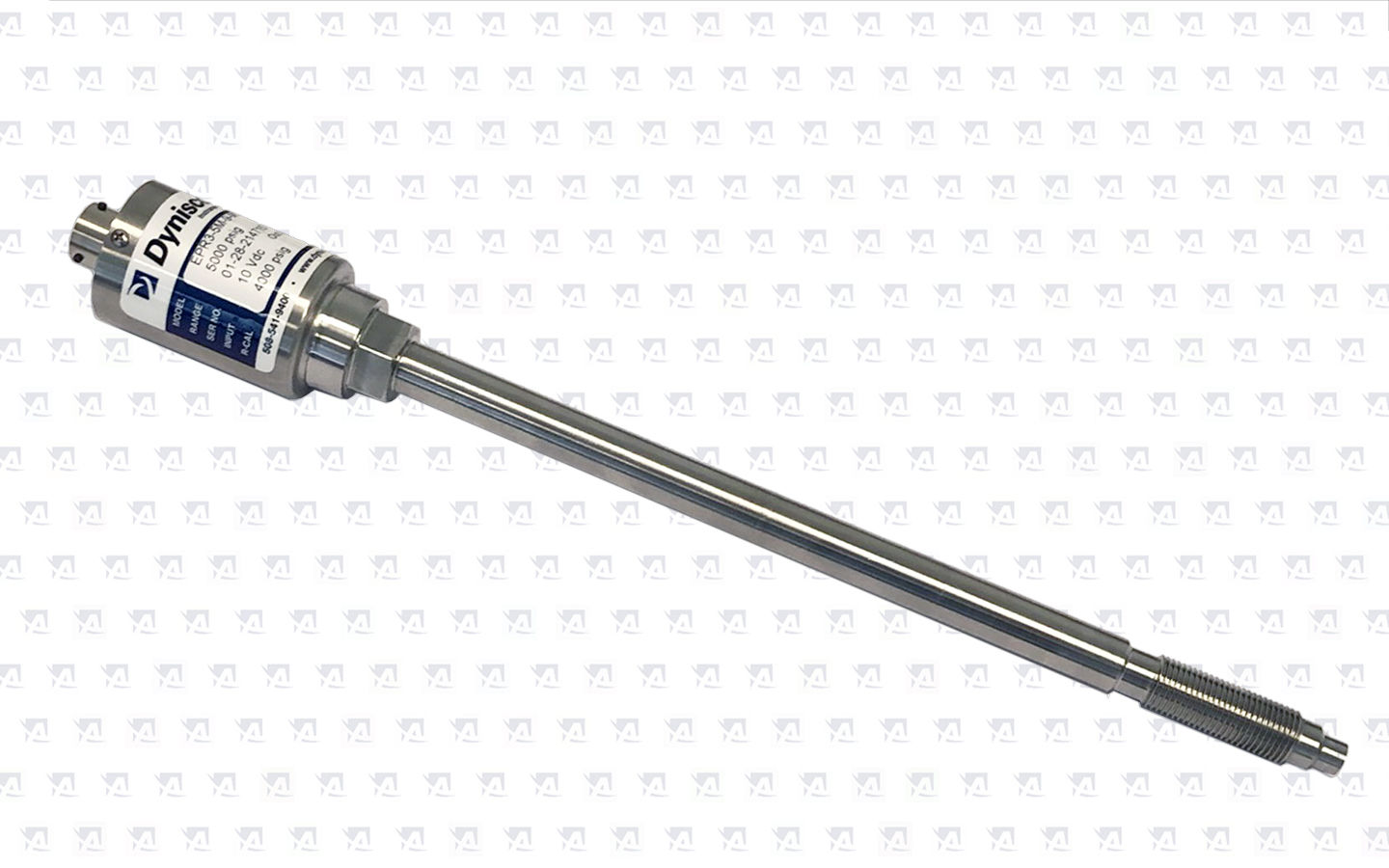

EPR4 Push Rod - With rigid stem
Rigid Stem pressure sensors are easily installed into the mounting hole of the production line, ensuring a simple and robust design that is suitable for applications where the sensor is not exposed to radiant heat from the line and the electronics are not subjected to extreme temperatures. We do not recommend installing these sensors in a vertical position above the line (12 o'clock position), as radiant heat can negatively affect the sensor's electronics lifespan. In such cases, we recommend using a sensor design with a flexible capillary, which allows the electronics to be diverted away from the radiant heat, ensuring a long sensor life. The main advantages of this type of sensor include resistance to impacts and vibrations, enabling them to withstand mechanical stress, which increases their lifespan and reduces the need for maintenance. They also feature high accuracy, ensured by quality materials and advanced measurement technology, which is crucial for efficient process control.
Performance Characteristics
| Ranges (psi): |
0 - 10 000 PSI |
| Accuracy: |
±0.5% FSO |
| Repeatability: |
±0.2% FSO |
| Mounting Torque: |
100 inch - lbs. recommended, 250 inch - lbs. maximum |
| Maximum Pressure: |
150% full scale |
| Material In Contact With Pressure Media: |
17 - 4 PH stainless steel, Dymax® coated |
| Weight: |
13.25 oz |
Electrical Characteristics
| Configuration: |
Four active arm bonded Wheatstone bridge strain gage |
| Bridge Resistance: |
Input: 345 Ohms minimum; Output: 350 Ohms ±10% |
| Excitation: |
10 Vdc recommended, 12 Vdc maximum |
| Internal Shunt Calibration (R-Cal): |
80% FSO ±1.0% |
| Insulation Resistance: |
1,000 megohms at 50 VDC |
Temperature Characteristics
Transducer Diaphragm:
|
|
| Maximum Diaphragm Temperature: |
750°F (400°C) |
| Zero Shift Due To Temperature Change: |
±1.0% full scale/100°F (±2.0% full scale/100°C) |
| Sensitivity Shift Due To Temperature Change: |
±1.0% full scale/100°F (±2.0% full scale/100°C) |
Electronics Housing:
|
|
| Maximum Temperature: |
250°F (121°C) |
| Zero Shift Due To Temperature Change: |
±1.0% full scale/100°F (±2.0% full scale/100°C) |
| Sensitivity Shift Due To Temperature Change: |
±1.0% full scale/100°F (±2.0% full scale/100°C) |
Ordering Guide for EPR4
EPR4 - Dimensions
All dimensions are inches (mm) unless otherwise specified.
